Измерительные приборы Gefran 40: преимущества использования в автоматизированных системах

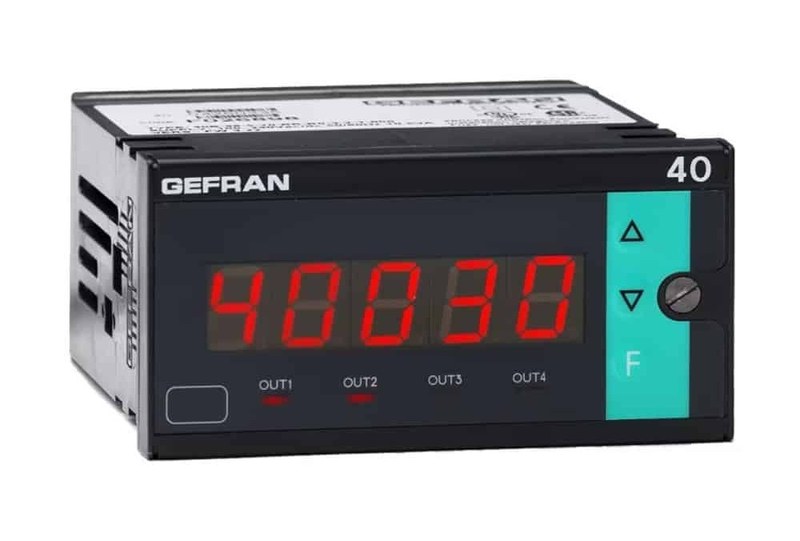

Gefran 40 — регулятор для измерения и поддержания технологической величины в локальном контуре. Он сравнивает сигнал датчика с уставкой и формирует команду исполнительному органу. Прибор применяют в нагревательных установках.
Принцип измерения и алгоритм регулирования
Входной каскад преобразует сигнал датчика в значение, доступное для обработки. Для термопары важны правильная полярность, компенсация температуры холодного спая и соответствие выбранного типа датчика конфигурации прибора. Для термосопротивления учитывают схему подключения, номинальную характеристику и сопротивление проводов. При линейном входе необходимо согласовать диапазон тока или напряжения с выходом преобразователя. Конкретная поддерживаемая номенклатура входов зависит от исполнения Gefran 40. После масштабирования контроллер сравнивает измеренную величину с уставкой. В простейшем двухпозиционном режиме выход переключается при достижении заданной границы; зона гистерезиса предотвращает частые переключения около точки срабатывания. В пропорциональном режиме управляющее воздействие меняется в зависимости от величины ошибки. При наличии интегральной составляющей устраняется длительное статическое отклонение, а дифференциальная составляющая учитывает скорость изменения процесса и может снижать перерегулирование. Применимость и набор настроек определяются комплектацией и параметрами программирования.
Измерительные параметры и индикация
Рабочий диапазон измерения, единицы отображения, разрешение и точность зависят от выбранного сенсорного входа и конфигурации. При вводе прибора в эксплуатацию задают тип датчика, шкалу, положение десятичной точки, фильтрацию входного сигнала и, если доступно, коррекцию смещения. Цифровая фильтрация уменьшает влияние кратковременных помех, однако чрезмерное сглаживание задерживает реакцию на реальное изменение процесса. Коррекцию показаний применяют только после проверки датчика и монтажной цепи.
Выходные цепи и сигнализация
Выход регулятора управляет контактором, твердотельным реле или аналоговым исполнительным устройством, если такой интерфейс предусмотрен исполнением. Силовую нагрузку подключают через соответствующий коммутационный аппарат. При проектировании выходной части учитывают следующие параметры:
- тип выхода и его электрический уровень,
- допустимое напряжение и ток коммутации для контактного исполнения,
- частоту переключения, ресурс контактов и индуктивность управляемой цепи,
- совместимость импульсного сигнала с входом твердотельного реле,
- изоляцию цепи управления от силовой части и наличие защитных элементов.
Аварийные функции могут сигнализировать о выходе измерения за порог, обрыве датчика или ином предусмотренном условии. Реакцию на неисправность задают с учётом безопасного состояния установки: отключение нагрева, перевод исполнительного органа в заданное положение либо передача тревоги оператору. Аварийный выход не следует считать заменой независимой защиты от перегрева, если требования безопасности предусматривают отдельный ограничитель температуры.
Конструкция, установка и подключение

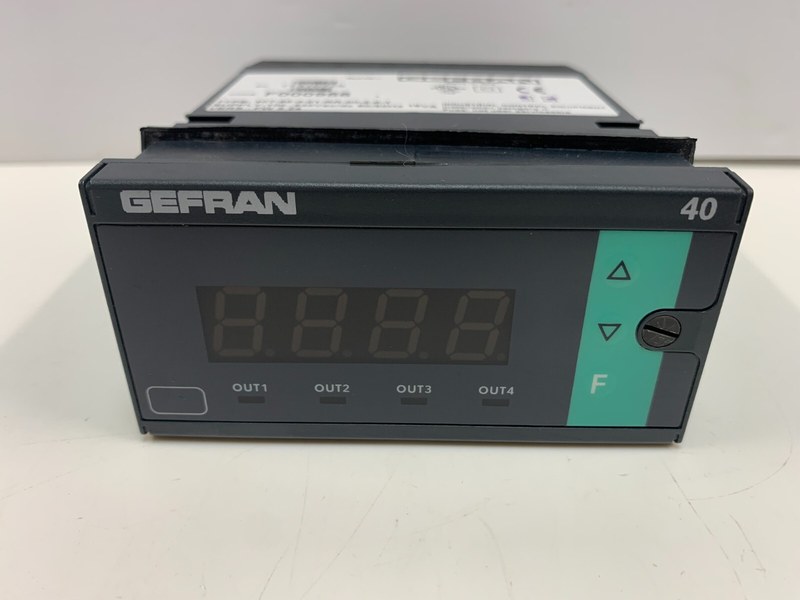

Корпус панельного прибора устанавливают в вырез щита; размеры лицевой части и монтажного окна зависят от исполнения и должны сверяться с чертежом конкретного артикула. Фиксатор удерживает прибор на панели, а съёмные либо задние клеммы обеспечивают соединение с измерительными, управляющими и питающими цепями. При монтаже сохраняют требуемые зазоры, исключают механическое напряжение клемм и оставляют доступ для обслуживания. Степень защиты лицевой панели применима только при корректной установке уплотнения и соблюдении условий монтажа. Перед подключением проверяют маркировку клемм, номинал питания и схему датчика. Сигнальные провода прокладывают отдельно от силовых кабелей; при необходимости применяют экранированную витую пару, заземляя экран по принятой на объекте схеме во избежание контуров помех. Для термопары используют кабель соответствующего типа, для резистивного датчика — соединение, согласованное с выбранной двух-, трёх- или иной схемой. Полярность и назначение клемм сверяют с нанесённой схемой.
Ввод в эксплуатацию и контроль
Пусконаладку начинают с проверки монтажа при снятом напряжении, затем подтверждают соответствие датчика входу, корректность питания и состояние выходной цепи. После включения проверяют индикацию, единицы измерения, показания при известном состоянии процесса и реакцию на изменение уставки. Исполнительное устройство тестируют в безопасном режиме, удостоверяясь, что команда регулятора приводит к ожидаемому изменению процесса. Испытание не должно обходить защитные блокировки установки.
Таким Gefran 40 представляет собой элемент локальной автоматизации, связывающий измерительный канал с управлением. Практическая результативность определяется правильным соответствием исполнения датчику и исполнительной цепи, корректной настройкой диапазона, алгоритма и аварийных порогов, а также соблюдением схемы монтажа. Для точного проектирования используют данные маркировки и документацию именно на поставляемую модификацию, поскольку набор входов, выходов и электрические пределы могут различаться. Компания «Олниса» осуществляет поставку промышленного оборудования, включая регуляторы Gefran 40. Поставка продукции «Олниса» предназначена для предприятий, которым необходимы компоненты управления технологическими процессами. Компания обеспечивает поставку промышленного оборудования для оснащения производственных и инженерных систем.
