Цифровой вольтметр GW Instek GDM-8245 для точного контроля электрических параметров

GW Instek GDM-8245 — настольный цифровой мультиметр для измерений в лабораторных и производственных цепях. Это 41⁄2-разрядный прибор с индикацией до 50 000 отсчётов, объединяющий измерение напряжения, тока, сопротивления и частоты с проверкой диодов и целостности цепи. Достоверность результата зависит от выбранной функции, диапазона и схемы подключения.

Измерительные возможности

GDM-8245 обрабатывает входной сигнал измерительным трактом, преобразует его в цифровой код и выводит результат на жидкокристаллический дисплей. Вспомогательные режимы расширяют анализ сигнала: доступны измерение относительного значения, регистрация минимального и максимального показаний, удержание результата, измерение уровня в децибелах и вычисление мощности в дБм. Перечень основных функций и диапазонов модели включает:

• переменное напряжение — диапазоны от 200 мВ до 750 В;
• постоянный ток — диапазоны от 200 мкА до 20 А;
• переменный ток — диапазоны от 200 мкА до 20 А;
• сопротивление — измерение в диапазонах от 200 Ом до 200 МОм;
• частота — измерение сигналов в диапазоне от 20 Гц до 1 МГц;
• проверка диодов и звуковой контроль непрерывности проводника;
• расчёт относительного уровня, дБ и дБм, фиксация показания и контроль предельных значений.

Преобразование сигнала и отображение

В режиме постоянного напряжения прибор измеряет среднее значение входного сигнала с учётом полярности. Для переменных величин применяется измерительный тракт переменного сигнала; при оценке результата следует учитывать частотный диапазон и форму сигнала. Паспортная базовая точность измерения постоянного напряжения у модели составляет 0,05 %, а разрешение 50 000 отсчётов помогает выявлять малые отклонения в аналоговых цепях, источниках питания и узлах регулирования. Реальная погрешность определяется диапазоном, температурой, временем после включения и состоянием соединений.

Измерение тока, сопротивления и частоты

При измерении тока мультиметр включают последовательно с нагрузкой, предварительно разомкнув цепь и подключив щупы к предназначенным гнёздам. Сопротивление токового входа вызывает падение напряжения и влияет на нагрузочный режим низковольтного узла. Диапазон до 20 А применяют только при соблюдении ограничений по времени и тепловому режиму. Перестановка щупа в токовый разъём после измерения должна сопровождаться проверкой выбранной функции: оставленный в этом гнезде провод при попытке измерить напряжение создаёт риск короткого замыкания. Сопротивление измеряют на обесточенном участке, изолированном от параллельных ветвей, поскольку внешний источник напряжения и подключённые компоненты искажают результат. Внутренний источник тестового тока мультиметра формирует измерительный сигнал, а электроника оценивает падение напряжения на объекте. При проверке малых сопротивлений сопротивление проводов и контактов становится заметной составляющей результата; щупы предварительно замыкают и оценивают остаточное значение. На больших сопротивлениях существенны чистота поверхности, влажность и утечки по изоляции.

Частотный режим позволяет оценивать периодические сигналы в пределах рабочего диапазона прибора. Точность измерения зависит от уровня, формы и стабильности входного сигнала. Слабые импульсы, шум и выраженные гармоники могут привести к нестабильному распознаванию периода, поэтому для контроля преобразователей полезно сопоставлять частоту с формой сигнала, наблюдаемой осциллографом. Проверка диода выполняется малым тестовым током и показывает прямое падение напряжения; вывод об исправности компонента делают с учётом полярности, типа перехода и схемы включения.

Конструкция, подключение и эксплуатация

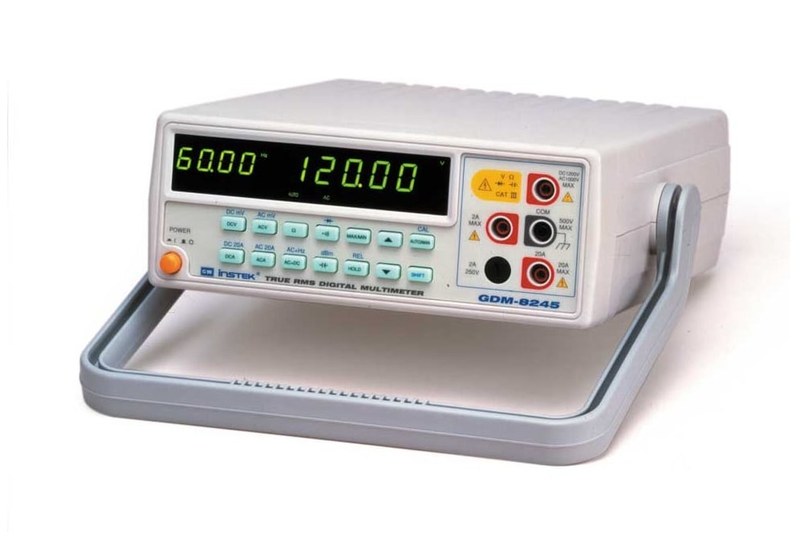

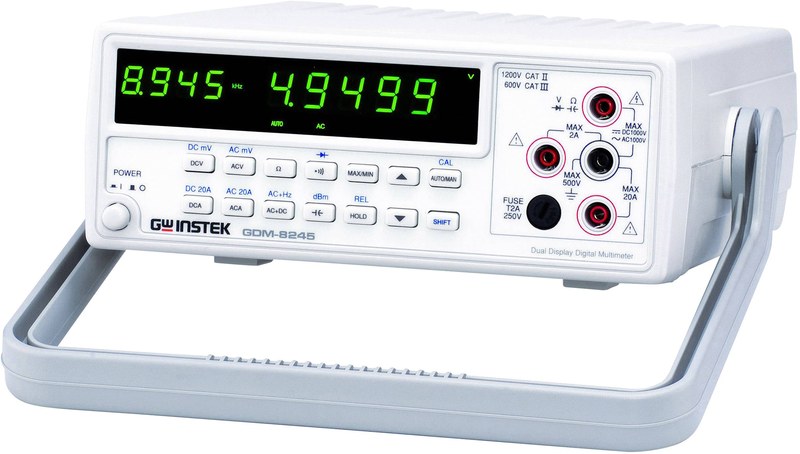

Корпус GDM-8245 выполнен в настольном формате и предназначен для размещения на рабочем столе или измерительной стойке. На передней панели находятся органы выбора функции и диапазона, дисплей и гнёзда для щупов. Раздельные входы для напряжения, сопротивления и частоты, общего провода и токовых измерений задают правильную конфигурацию подключения. До начала работы проверяют целостность изоляции проводов, состояние штекеров и соответствие разъёмов выбранному режиму. Измерительные провода должны иметь категорию и номинальное напряжение, подходящие для исследуемой установки.

Безопасность и метрологическая достоверность

Основное условие безопасного применения — соответствие измерительной категории прибора и аксессуаров месту подключения. Перед работой проверяют маркировку входов и пределы, указанные на корпусе, а при неизвестном сигнале начинают с более высокого диапазона. Переключение щупов между гнёздами выполняют при снятом напряжении, если процедура предполагает размыкание цепи. Нельзя измерять сопротивление или проверять диод в цепи под напряжением. Защитные устройства установки, предохранители токового входа и изоляционные барьеры нельзя обходить или заменять элементами с произвольным номиналом. Для контрольных измерений фиксируют функцию, диапазон, условия среды и схему включения. Погрешность сопоставляют с допуском объекта, а периодическая калибровка выявляет дрейф измерительного тракта.

Таким образом, GW Instek GDM-8245 — настольный мультиметр с разрешением 50 000 отсчётов и базовой точностью измерения постоянного напряжения 0,05 %. Диапазоны до 1000 В постоянного и 750 В переменного напряжения, измерение тока до 20 А, сопротивления и частоты поддерживают его применение в лабораторных и производственных задачах. Достоверный результат требует корректного режима, безопасного подключения и учёта метрологических условий. Компания «Олниса» поставляет промышленное оборудование, включая измерительные приборы. Поставка GDM-8245 компанией «Олниса» предусмотрена для промышленных и лабораторных задач. «Олниса» осуществляет поставки измерительного оборудования для производственных предприятий.
