Автоматические выключатели Hager — купить надежное электрооборудование в компании «Олниса»
Модульные автоматические выключатели Hager применяются для защиты электрических цепей от перегрузки и короткого замыкания. При превышении допустимого тока аппарат размыкает контакты, ограничивая нагрев проводников и воздействие аварии на оборудование. В проекте учитывают нагрузку, сечение кабеля и расчётный ток короткого замыкания. Номинал, отключающая способность, полюсность и дополнительные функции зависят от серии, поэтому проверяют маркировку конкретной модели.
Основные параметры и характеристики
С проектом и параметрами линии сопоставляют:
- номинальный ток In, согласуемый с допустимым током кабеля и нагрузкой,
- рабочее напряжение и частоту; типовые сети имеют параметры 230/400 В переменного тока,
- число полюсов — 1, 2, 3 или 4 — и способ коммутации нейтрали,
- характеристику B, C или D, задающую порог мгновенного срабатывания относительно In,
- отключающую способность Icn или Icu в кА, сопоставляемую с током короткого замыкания,
- сечение проводников, тип клемм, износостойкость и совместимость с принадлежностями.
Типовые диапазоны мгновенного расцепления: 3–5 In для B, 5–10 In для C и 10–20 In для D; фактические значения проверяют по документации. B применяют при малом пусковом токе, C — в распределительных и осветительных цепях, D — при выраженном пусковом броске. Выбор подтверждают расчётом тока повреждения и времени отключения: пуск не должен вызывать ложное срабатывание, аварийный ток — оставлять кабель без защиты. В модульных сериях встречаются исполнения на 4,5, 6 или 10 кА, но значения зависят от модели. Параметр должен быть не ниже ожидаемого тока повреждения; учитывают и вышестоящую защиту. Недостаточная способность грозит разрушением корпуса и сохранением дуги.
Нормативная проверка и расчёт линии
В проекте область применения аппарата соотносят с применимым стандартом на низковольтную коммутационную аппаратуру. Для бытовых и аналогичных автоматов учитывают IEC 60898-1, для промышленного применения — IEC 60947-2, если конкретное изделие предназначено для соответствующей категории. Стандарт и категория должны быть подтверждены документацией модели. Расчётом проверяют отключение при минимальном токе повреждения в конце линии, стойкость при максимальном токе КЗ у источника и согласование защиты с сечением проводника. Для проверки используют сопротивление источника, длину и сечение кабеля, а также нагрузку. Ток повреждения должен вызвать своевременное срабатывание, а штатный пуск не должен привести к нежелательному отключению. По этим данным согласуют номинал и характеристику автомата с параметрами сети.
Конструкция и монтаж

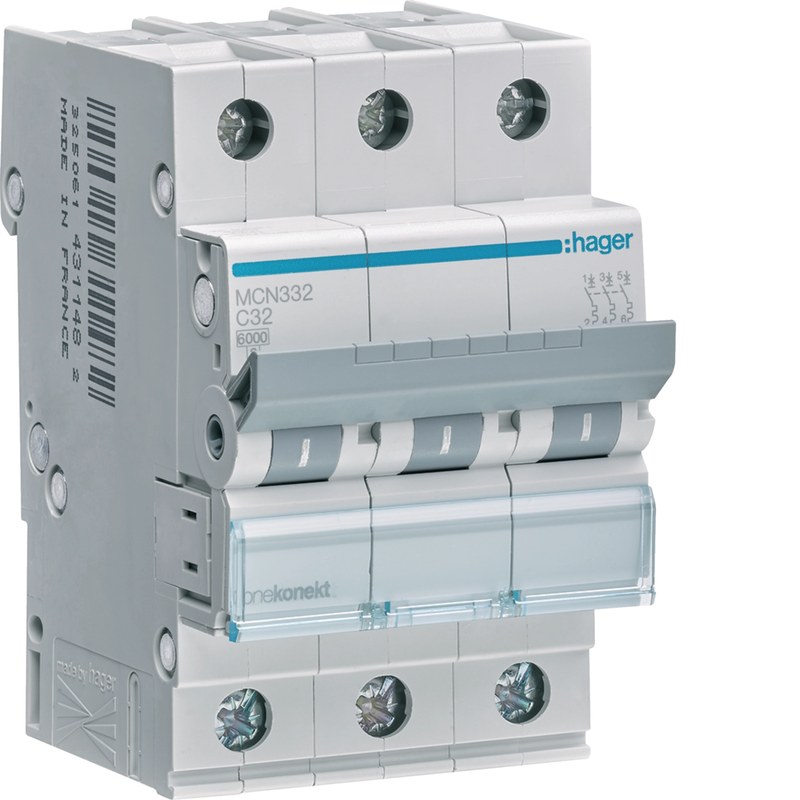

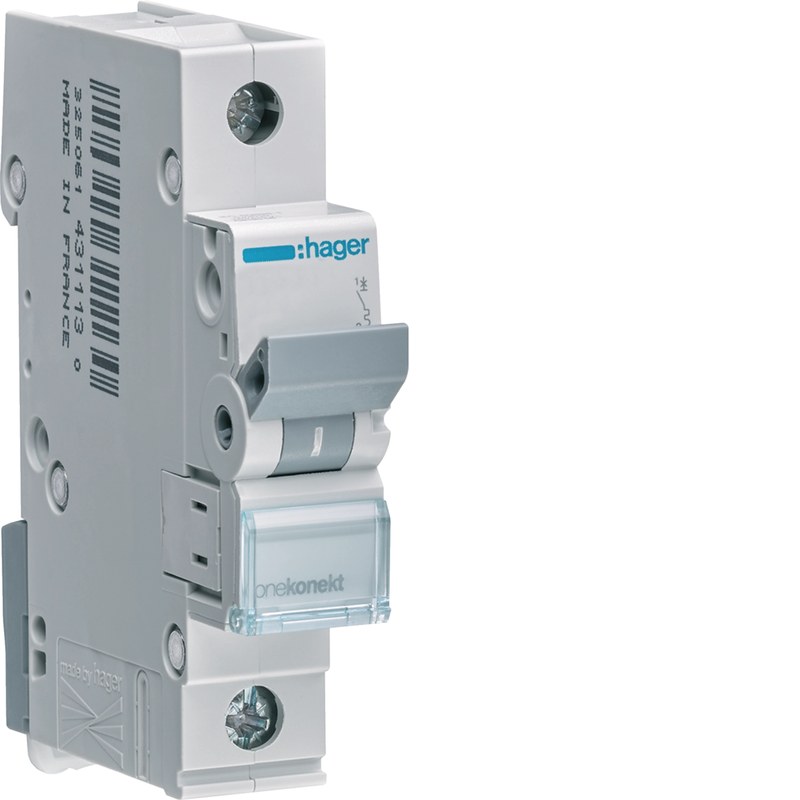

В изоляционном корпусе находятся контакты, расцепители, привод и дугогасительная камера. Маркировка указывает номинал, характеристику и полюсность; данные сверяют с проектом. Для компоновки важны габариты и совместимость с шинами и принадлежностями серии. Аппарат защёлкивают на DIN-рейке 35 мм. Шаг модульного оборудования обычно равен 18 мм, но габариты зависят от конструкции. Клеммы затягивают с предписанным моментом: слабое соединение нагревается, чрезмерное усилие повреждает зажим. Шину выбирают по форме клемм и допустимому току. В щите учитывают температуру, групповое тепловыделение и отвод тепла; если заданы поправки, ими корректируют допустимую нагрузку. Номинал автомата согласуют с током кабеля с учётом материала, сечения и способа прокладки. Многопроволочные жилы оконцовывают разрешённым способом. Работы выполняют при снятом и проверенном напряжении; PE не коммутируют.
Взаимодействие с другими средствами защиты
Автомат реагирует на сверхтоки, но не заменяет УЗО, защищающее от токов утечки. Дифференциальную защиту выполняют отдельным УЗО или дифавтоматом с учётом заземления, нагрузки и тока срабатывания. УЗИП решает иную задачу и координируется с токовой защитой по проекту. Селективность позволяет отключить повреждённую линию, сохранив питание исправных. Её проверяют по времятоковым характеристикам, току КЗ и таблицам координации: сравнения номиналов недостаточно из-за возможного перекрытия диапазонов. Для резервной защиты подтверждают, что сочетание аппаратов ограничивает энергию КЗ и не превышает допустимые параметры нижестоящего автомата.
Таким образом, автоматы Hager защищают линии при согласовании номинала с кабелем и нагрузкой, а отключающей способности — с расчётным током КЗ. Учитывают кривую расцепления, полюсность, нагрев щита и координацию защиты. Точные значения определяет серия аппарата. Компания «Олниса» поставляет автоматические выключатели Hager и промышленное электротехническое оборудование. Автоматы Hager можно купить в «Олниса» для распределительных щитов и производственных объектов. «Олниса» поставляет оборудование для энергетических систем предприятий.
