Мультиметр Fluke T5-1000: надежное решение для диагностики электрических цепей

Fluke T5-1000 — переносной тестер для измерения напряжения, переменного тока и сопротивления в низковольтных установках. Он объединяет цифровой мультиметр и открытый токовый захват: напряжение и сопротивление измеряются щупами, ток — охватом отдельного проводника без разрыва цепи. Такое исполнение применяют при проверке щитов, электродвигателей, осветительных линий и подключённого оборудования. Пределы основных режимов составляют 1000 В переменного или постоянного напряжения, 100 А переменного тока и 1000 Ом сопротивления. Условия эксплуатации определяются категорией цепи, маркировкой прибора и принадлежностей, а также правилами электробезопасности объекта.

Функциональные возможности

T5-1000 используют для оперативных полевых проверок при наладке и техническом обслуживании электрооборудования. Открытая измерительная вилка позволяет охватить доступную жилу в ограниченном пространстве, если её можно безопасно отделить от соседних проводников. Напряжение измеряют параллельно участку цепи, ток — по магнитному полю проводника, сопротивление — на обесточенном объекте. Прибор предназначен для типовых проверок и не заменяет анализатор качества электроэнергии или средства регистрации быстрых переходных процессов. Основные функции прибора:

• переменное напряжение до 1000 В,
• постоянное напряжение до 1000 В с определением полярности при правильном подключении,
• переменный ток до 100 А, измеряемый захватом вокруг одного проводника,
• сопротивление до 1000 Ом для проверки компонентов и отключённых участков,
• звуковая прозвонка для оперативного контроля электрической непрерывности,
• автоматическое распознавание переменного или постоянного напряжения и сопротивления в предусмотренном режиме.

Принцип работы

В режиме вольтметра сигнал поступает через щупы во входную цепь, масштабируется и преобразуется электронным трактом в показание дисплея. При измерении сопротивления внутренний источник подаёт тестовый ток через объект, а электроника вычисляет сопротивление по измеренным электрическим величинам. Поэтому омметр подключают только к обесточенной цепи: внешнее напряжение искажает результат и может повредить входной тракт. Токовый захват действует по принципу трансформатора тока. Переменный ток создаёт магнитный поток, который формирует сигнал в магнитной системе тестера. Открытая вилка охватывает жилу без разъединения соединения, но не измеряет постоянную составляющую. В рабочую область вводят только один проводник: при охвате прямой и обратной жил кабеля поля в значительной степени компенсируются. Для повторяемости показаний жилу располагают в зоне захвата, не прижимая к краю зева.

Конструкция и управление

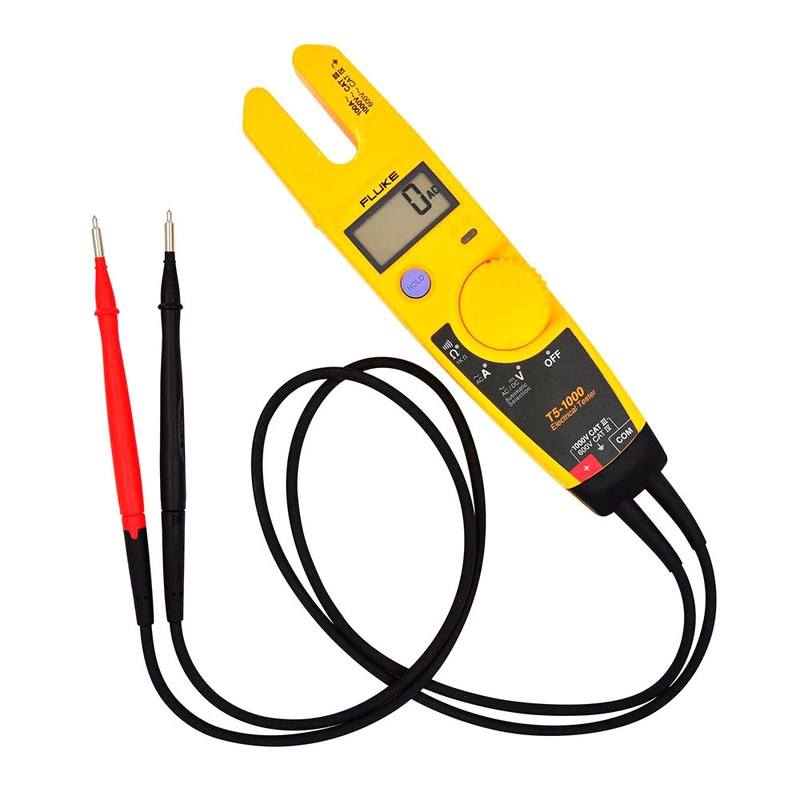

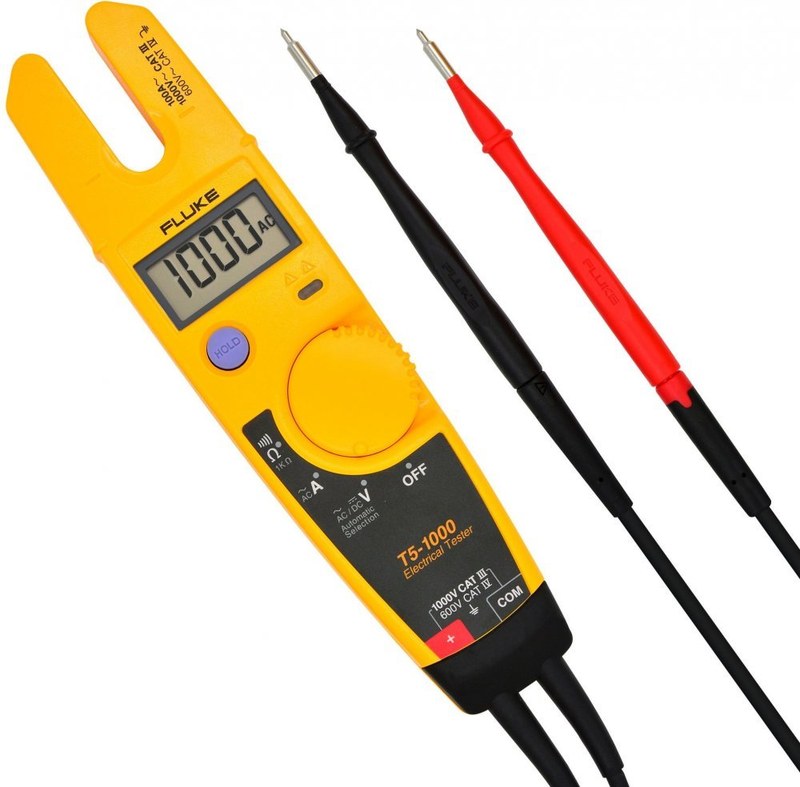

Корпус рассчитан на переносное применение и удержание одной рукой. На передней панели находятся жидкокристаллический индикатор и переключатель функций; снизу подключаются щупы, сбоку расположен открытый токовый захват. Форма вилки облегчает доступ к отдельному проводнику, однако не отменяет необходимости соблюдать безопасные зазоры и исключать контакт с токоведущими частями. Точку измерения выбирают так, чтобы прибор можно было устойчиво удерживать. К конструктивным элементам, участвующим в работе, относятся:

• изолированный захват для охвата проводника при измерении переменного тока,
• гнёзда щупов с обозначениями входов и полярности,
• цифровой индикатор измеренной величины и единицы,
• переключатель группы измерений,
• сменные батареи для питания электронной схемы,
• изолированные щупы с исправными наконечниками и соответствующей категорией безопасности.

Подготовка и безопасность

Перед работой осматривают корпус, щупы, защитные упоры и захват, сверяют предельные значения и категории на маркировке. Работоспособность вольтметра проверяют на известном источнике до и после измерений. Напряжение измеряют параллельным подключением щупов, не касаясь металлических частей наконечников. Для контроля тока вилкой охватывают одну жилу; положение проводника и соседние токоведущие части могут влиять на повторяемость показаний. Перед прозвонкой или измерением сопротивления питание отключают, отсутствие напряжения подтверждают отдельной проверкой, конденсаторы разряжают по правилам установки. Категории CAT III 1000 V и CAT IV 600 V относятся к соответствующим исполнениям и принадлежностям T5-1000; значения конкретного экземпляра необходимо сверять с маркировкой. Категория характеризует стойкость к импульсным перенапряжениям в определённой точке установки, но не разрешает касаться токоведущих элементов. Работы выполняют по процедурам объекта с применением требуемых средств защиты.

Применение и интерпретация результатов

В распределительном щите тестером проверяют наличие напряжения на вводах и отходящих линиях, токовым захватом оценивают отдельную ветвь или сравнивают загрузку фаз. При обслуживании электродвигателя измеряют напряжение питания и переменный ток фазного проводника, сопоставляя результат с нагрузкой и паспортными данными. На осветительной линии прибор помогает выявить отсутствие питания и проверить непрерывность отключённого проводника. В цепях управления контролируют питание и сопротивление обесточенных элементов, если схема допускает такой метод.

Таким образом, Fluke T5-1000 объединяет измерение напряжения до 1000 В, переменного тока до 100 А, сопротивления до 1000 Ом и прозвонку цепи. Открытый захват позволяет оценить переменный ток без разрыва проводника, а щупы обеспечивают подключение к контрольным точкам. Достоверность зависит от исправности принадлежностей, соблюдения методики и учёта границ режима. Тестер применяют в рамках маркировки и категории безопасности, не подменяя им специализированные средства испытаний. Компания «Олниса» осуществляет поставку промышленного оборудования для предприятий и инженерных организаций. В ассортименте поставок представлены измерительные приборы и электротехническое оборудование для производственной инфраструктуры. Fluke T5-1000 можно приобрести в «Олниса» для повседневного контроля электрических параметров оборудования.
