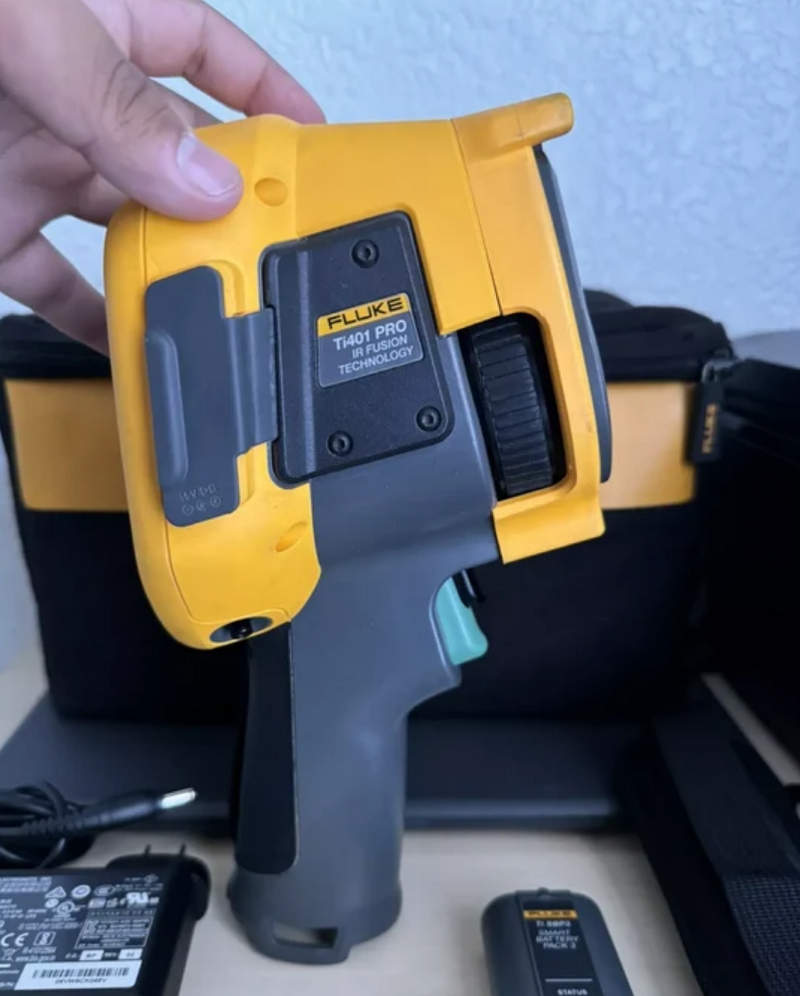

Тепловизор Fluke Ti401 PRO 9 Hz 5085052 — радиометрический контроль температуры с матрицей 640×480
Перегретый контакт, изношенный подшипник или участок нарушенной теплоизоляции могут внешне почти не отличаться от исправной зоны. Разница проявляется в инфракрасном излучении поверхности. Тепловизор Fluke Ti401 PRO 9 Hz 5085052 преобразует этот невидимый энергетический рисунок в радиометрическое изображение, где каждому измерительному участку соответствует температурное значение.
Технические характеристики
Измерительный тракт этой модели рассчитан на поиск как крупных температурных зон, так и сравнительно небольших локальных аномалий. Ниже рассмотрим основные параметры:
- бренд — Fluke,
- категория — промышленный тепловизор,
- модель — Ti401 PRO 9 Hz,
- номер изделия — 5085052,
- инфракрасное разрешение — 640×480 пикселей,
- общее число ИК-элементов — 307 200,
- частота обновления — 9 Гц,
- пространственное разрешение IFOV — 0,93 мрад,
- отношение расстояния к размеру измеряемой зоны D — 1065:1,
- поле зрения стандартной оптики — 34° × 24°,
- минимальная дистанция фокусировки — 15 см,
- температурный диапазон — от −20 до +650 °C,
- калиброванный нижний предел — от −10 °C,
- погрешность — ±2 °C или ±2 %,
- тепловая чувствительность NETD — не более 0,075 °C при температуре объекта 30 °C,
- спектральный диапазон — от 7,5 до 14 мкм,
- видимая камера — 5 Мп,

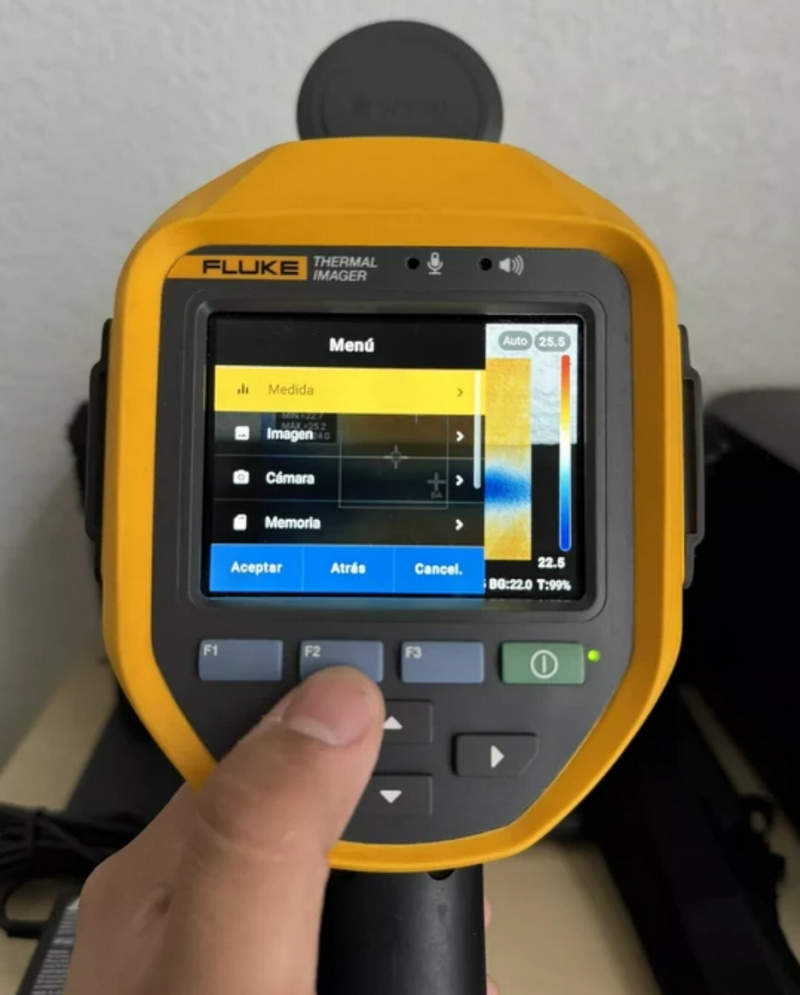

- дисплей — сенсорный LCD 3,5 дюйма,
- разрешение дисплея — 640×480,
- встроенная память — 4 ГБ,
- карта памяти — microSD 4 ГБ,
- степень защиты корпуса — IP54,
- рабочая температура прибора — от −10 до +50 °C,
- масса с аккумулятором — около 1,04 кг,
- габариты — 27,7×12,2×16,7 см.
Особенности конструкции устройств
Работа Fluke Ti401 PRO 5085052 начинается не с контакта с объектом, а с приема длинноволнового инфракрасного излучения. Стандартный объектив формирует тепловое изображение на матрице, после чего электроника рассчитывает температурные значения отдельных участков. Поэтому оператор видит не обычную фотографию, окрашенную фильтром, а пространственное распределение измеренной тепловой энергии. Разрешение 640×480 особенно важно при обследовании сложных узлов. Небольшая горячая зона на клемме занимает лишь часть кадра, поэтому увеличение количества измерительных элементов позволяет отделить локальный дефект от температуры соседних деталей. Система LaserSharp Auto Focus использует встроенный лазерный дальномер. Прибор определяет расстояние до выбранной поверхности и использует полученную величину для настройки фокуса. Дополнительно доступна ручная фокусировка. Поле зрения стандартного объектива составляет 34° по горизонтали и 24° по вертикали. Технология IR-Fusion соединяет инфракрасный слой с изображением видимого диапазона. Это помогает привязать тепловую аномалию не просто к абстрактной цветной области, а к конкретному автоматическому выключателю, подшипниковому корпусу, соединению шины или фрагменту трубопровода. Для корректировки результата предусмотрены настройка коэффициента излучения, компенсация отраженной фоновой температуры и поправка на пропускание.
Области применения
Ti401 PRO используют прежде всего там, где неисправность сопровождается изменением температурной картины. Ниже рассмотрим характерные задачи:
- поиск перегретых электрических соединений,
- контроль распределительных шкафов,
- сравнение фазовых проводников под нагрузкой,
- диагностика контакторов и автоматических выключателей,
- наблюдение за температурой электродвигателей,
- проверка подшипниковых узлов,
- контроль насосного оборудования,
- поиск локального нагрева механических передач,
- исследование теплоизоляции,
- проверка теплового состояния трубопроводов,
- обнаружение перегрева технологического оборудования,
- периодическое обследование объектов в рамках предупредительного обслуживания.
Компания «Олниса» поставляет измерительное и промышленное оборудование, включая тепловизор Fluke Ti401 PRO 9 Hz 5085052. Заказчикам доступны технические консультации по температурному диапазону, разрешению матрицы, оптике, фокусировке и параметрам хранения термограмм. Компания также организует оперативную доставку оборудования по всей стране.
Преимущества
Практическая ценность этой версии определяется сочетанием высокой пространственной детализации и полноценного радиометрического анализа. К ключевым преимуществам относятся:
- матрица 640×480 пикселей,
- 307 200 температурных элементов изображения,
- тепловая чувствительность 75 мК,
- измерения до +650 °C,
- пространственное разрешение 0,93 мрад,
- LaserSharp Auto Focus,
- встроенный лазерный дальномер,
- ручная фокусировка,
- IR-Fusion,
- видимая камера 5 Мп,
- сенсорный экран 3,5 дюйма,
- коррекция коэффициента излучения,
- компенсация отраженной температуры,
- температурные сигнализации,
- отметки горячей и холодной точек,
- встроенная память 4 ГБ,
- защита корпуса IP54,
- стойкость к падению с высоты до 2 м,
- работа аккумулятора около 2–3 часов на одном заряде.
Таким образом, Fluke Ti401 PRO 9 Hz 5085052 превращает тепловое состояние оборудования в измеряемую карту из 307 200 инфракрасных точек. Такая архитектура позволяет искать не только крупные зоны перегрева, но и сравнительно небольшие температурные отклонения на электрических, механических и теплотехнических узлах.
