ИБП ExeGate SineTower SN-2000 EX295983 — синусоидальный резерв 1600 Вт с четырехбатарейной системой

Напряжение в розетке может находиться, проседать или исчезать полностью — и для каждого из этих состояний ExeGate SineTower SN-2000.LCD.AVR.3SH.1C13.RJ.USB EX295983 использует собственный электрический маршрут. При нормальной сети нагрузка получает питание без расхода аккумуляторного ресурса. При умеренном отклонении работает AVR. При выходе параметров за рабочий диапазон в цепь включаются батареи и инвертор.

Технические характеристики

Электрические параметры EX295983 определяют границы каждого рабочего состояния. Основные характеристики следующие:

• бренд — ExeGate,
• категория — линейно-интерактивный источник бесперебойного питания,
• серия — SineTower,
• модель — SN-2000.LCD.AVR.3SH.1C13.RJ.USB,
• номер изделия — EX295983,
• полная мощность — 2000 ВА,
• активная мощность — 1600 Вт,
• номинальное входное напряжение — 220 В,
• диапазон работы от электросети — 145–275 В,
• входная частота — 45–65 Гц,
• напряжение от инвертора — 220 В ±3 %,
• диапазон после коррекции AVR — 190–245 В,
• частота автономного выхода — 50/60 Гц ±0,5 Гц,
• форма выходного сигнала — чистая синусоида,
• типичное время переключения — 2–6 мс,
• предельное время перехода — 10 мс,
• КПД при сетевом питании — более 95 %,

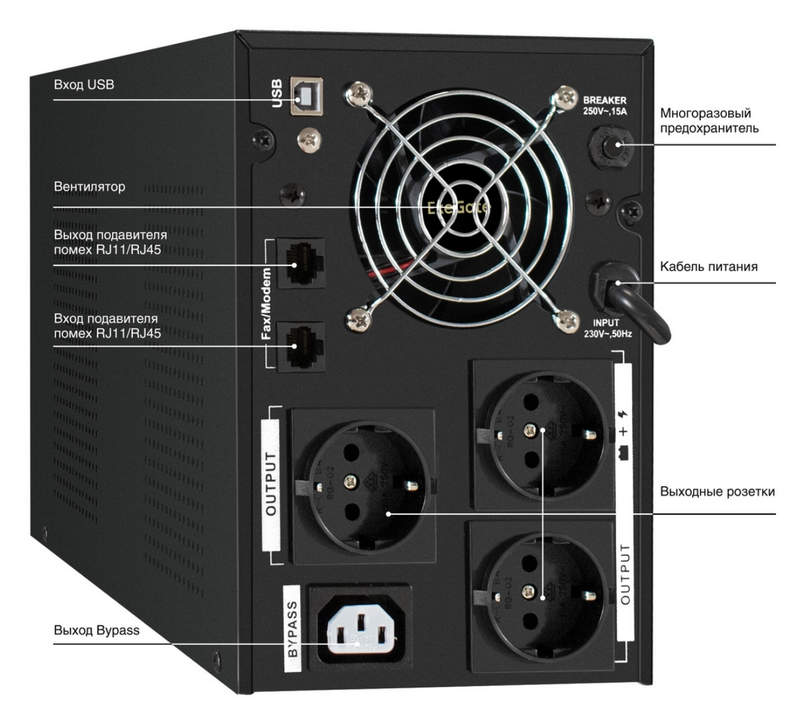

• розетки Schuko — 3,
• разъем IEC C13 — 1, байпасный,
• интерфейс USB — предусмотрен,
• защита линии данных — предусмотрена,
• напряжение батарейной цепи — 24 В,
• аккумуляторы — 4 × ExeGate HR 12-9,
• емкость каждого аккумулятора — 9 А·ч,
• зарядный ток — 1,5–3,0 А,
• холодный запуск — предусмотрен,
• индикация — LCD,
• корпус — стальной,
• степень защиты — IP20,
• рабочая температура — от 0 до +40 °C,
• масса нетто — 19,1 кг.

Особенности конструкции устройств

При входном напряжении в пределах 145–275 В аккумуляторный блок не обязан принимать на себя питание нагрузки. Электрическая энергия остается в сетевом тракте, а автоматический регулятор напряжения вмешивается только тогда, когда требуется изменить уровень без перехода в автономный режим. AVR можно рассматривать как промежуточную ступень между исправной сетью и аварией. Если вход просел, но еще находится в допустимой зоне, устройство корректирует напряжение. При повышении происходит обратное преобразование. На выходе такого режима ExeGate задает диапазон 190–245 В. Это позволяет оставить батареи заряженными до момента, когда корректировать внешнюю линию уже невозможно. Следующее состояние начинается при исчезновении сети либо выходе ее параметров за допустимые пределы. Энергия четырех герметичных аккумуляторов поступает в силовой преобразователь. Хотя внутри корпуса установлены четыре батареи по 12 В, рабочая батарейная цепь источника имеет номинал 24 В. Инвертор преобразует постоянное напряжение в переменные 220 В и формирует синусоидальную кривую вместо ступенчатой аппроксимации. Переход между режимами занимает обычно 2–6 мс. Благодаря этому выход не остается обесточенным на время, сравнимое с ручным переключением или запуском резервного генератора. После возвращения сети нагрузка снова переводится на сетевой тракт, а зарядная часть восстанавливает энергетический запас аккумуляторов.

Области применения

Характеристики SN-2000 подходят для оборудования, где требуется запас мощности до 1600 Вт и синусоидальное автономное напряжение. Типичными задачами являются:

• питание автоматики отопительного оборудования,
• резервирование циркуляционных насосов,
• поддержание работы контроллеров инженерных систем,
• электропитание сетевых коммутаторов и маршрутизаторов,
• резервирование рабочих станций,
• поддержка систем видеонаблюдения,
• питание телекоммуникационной аппаратуры,
• защита управляющей электроники от сетевых провалов,
• работа с оборудованием, чувствительным к форме переменного напряжения,
• создание локального резерва при кратковременных отключениях сети.

Компания «Олниса» поставляет источники бесперебойного питания и другое промышленное оборудование, включая ExeGate SineTower SN-2000 EX295983. Заказчикам доступны технические консультации по мощности, батарейной цепи, выходным разъемам, форме напряжения и рабочему диапазону сети. Компания организует оперативную доставку оборудования по всей стране.

Преимущества

Практические особенности EX295983 связаны с тем, что кратковременное ухудшение сети и полное отключение питания обрабатываются разными узлами. К ключевым преимуществам относятся:

• активная нагрузка до 1600 Вт,
• полная мощность 2000 ВА,
• чистая синусоида от инвертора,
• сетевой диапазон 145–275 В,
• отдельная ступень AVR,
• выход инвертора 220 В ±3 %,
• типовое переключение за 2–6 мс,
• четыре встроенных аккумулятора 12 В 9 А·ч,
• батарейная система 24 В,
• КПД сетевого режима выше 95 %,
• три розетки Schuko,
• байпасный IEC C13,
• USB-соединение,
• холодный запуск без внешней сети,
• LCD-контроль состояния,
• защита от короткого замыкания,
• контроль перегрузки и перегрева,
• защита аккумуляторов при перезаряде и глубоком разряде.

Таким образом, ExeGate SineTower SN-2000 EX295983 не использует аккумуляторы как единственный способ реакции на нестабильное электропитание. Сначала система пытается сохранить сетевой режим посредством AVR, и только при более серьезном нарушении переводит нагрузку на батарейно-инверторный тракт.
