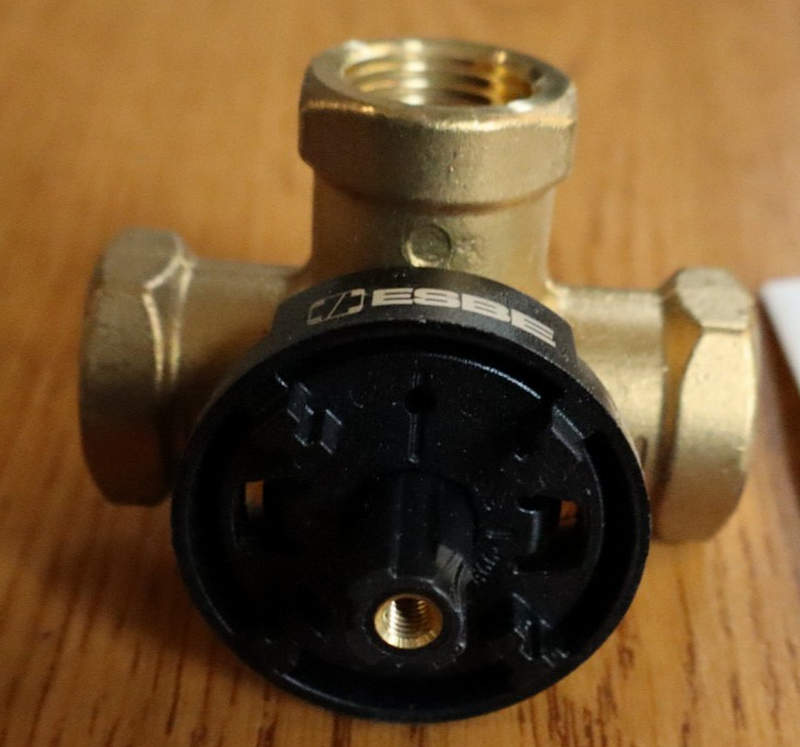

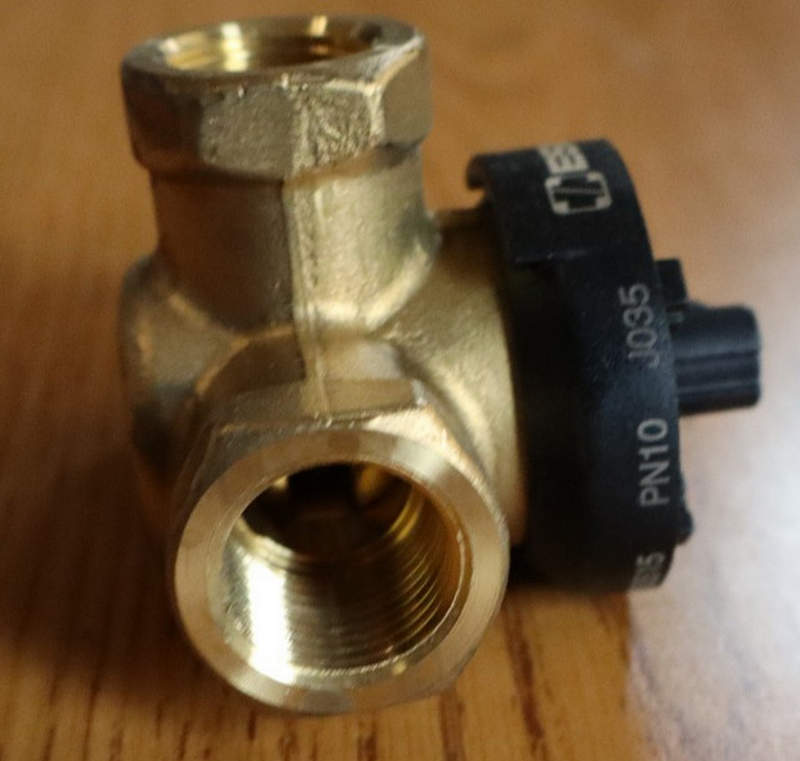

Трехходовой смесительный клапан ESBE VRG 131 — качество регулирования от проверенного производителя

Трехходовой клапан ESBE VRG 131 представляет собой регулирующее устройство поворотного типа, предназначенное для управления движением теплоносителя в инженерных системах отопления, охлаждения и климатического оборудования. Конструкция клапана обеспечивает смешивание двух потоков рабочей среды либо распределение одного потока между двумя направлениями, что позволяет поддерживать стабильные температурные параметры и оптимизировать работу гидравлических контуров. Серия VRG130 включает трехходовые клапаны из высокопрочной латуни, рассчитанные на применение в различных трубопроводных системах с возможностью совместной работы с электроприводами и контроллерами.

Технические характеристики

Основные параметры трехходового клапана ESBE VRG 131 определяют его эксплуатационные возможности и область использования. Ниже перечислены ключевые технические характеристики устройства:

• Номинальный диаметр соединений клапана соответствует диапазону DN15–DN32 в зависимости от исполнения,
• Тип соединения выполнен с внутренней резьбой Rp по стандарту EN 10226-1,
• Рабочее давление устройства составляет до 1 МПа, что соответствует классу давления PN10,
• Максимальный перепад давления при режиме смешивания составляет 100 кПа,
• Максимальный перепад давления при режиме распределения достигает 200 кПа,
• Допустимое давление закрытия составляет 200 кПа,
• Диапазон регулируемости Kv/Kvmin для канала A-AB имеет значение 100,
• Материал корпуса изготовлен из латуни DZR с повышенной устойчивостью к обесцинкованию,
• Материал поворотного элемента выполнен из износостойкой латуни,
• Материал вала и втулки представляет собой композит PPS,

• Уплотнительные элементы изготовлены из EPDM,
• Максимальная постоянная температура рабочей среды составляет +110 C,
• Максимальная кратковременная температура рабочей среды достигает +130 C,
• Минимальная допустимая температура теплоносителя составляет -10 C,
• Допустимое содержание гликоля в водных растворах составляет до 50 %,
• Допустимое содержание этанола в водных смесях составляет до 28 %,
• Крутящий момент при номинальном давлении для исполнений DN15–DN32 составляет менее 3 Н·м,
• Масса клапана в зависимости от типоразмера находится в диапазоне от 0,40 до 0,95 кг,
• Коэффициент утечки в режиме смешивания составляет менее 0,05 %,
• Коэффициент утечки в режиме распределения составляет менее 0,02 %.

Такие параметры позволяют использовать ESBE VRG 131 в системах с повышенными требованиями к точности регулирования и надежности работы.

Особенности конструкции

Конструкция трехходового клапана ESBE VRG 131 разработана для обеспечения стабильного управления потоками рабочей среды. Корпус устройства выполнен из специальной латуни DZR, которая сохраняет эксплуатационные свойства при длительном воздействии воды и теплоносителей. Внутренний поворотный механизм обеспечивает изменение положения проходных каналов с высокой точностью, благодаря чему достигается плавное смешивание или разделение потоков. Принцип работы клапана основан на вращении регулирующего элемента внутри корпуса. При смешивающем режиме два входящих потока объединяются в единый выходной поток с заданной температурой. При распределительном режиме клапан изменяет направление движения теплоносителя между двумя выходными линиями. Поворотная конструкция снижает гидравлическое сопротивление и обеспечивает стабильную характеристику регулирования во всем диапазоне открытия. Клапан ESBE VRG 131 может оснащаться совместимыми электроприводами, которые обеспечивают автоматическое изменение положения регулирующего элемента. Совместная работа с приводами позволяет интегрировать устройство в автоматизированные системы управления отоплением и охлаждением. Компактные размеры корпуса упрощают размещение оборудования в ограниченном монтажном пространстве. К основным конструктивным особенностям относятся:

• Поворотный механизм регулирования с точным изменением проходного сечения,
• Корпус из латуни DZR с высокой стойкостью к коррозионным процессам,
• Внутренняя резьба для надежного подключения к трубопроводам,
• Оптимизированная форма проходных каналов для снижения гидравлических потерь,
• Уплотнительная система из EPDM для предотвращения утечек рабочей среды,
• Возможность установки автоматических приводов для управления положением клапана,
• Компактное исполнение с малой установочной длиной.

Области применения

Трехходовой клапан ESBE VRG 131 используется в инженерных системах, где требуется точное распределение или смешивание потоков жидкости. Ниже перечислены основные направления применения оборудования:

• Системы отопления с регулированием температуры теплоносителя,
• Контуры теплых полов с поддержанием заданного температурного режима,
• Радиаторные системы отопления с автоматическим управлением,
• Системы охлаждения с трехходовым регулированием,
• Климатические установки HVAC,
• Тепловые пункты и распределительные узлы,
• Системы с локальными циркуляционными насосами,
• Оборудование для управления контурами горячего водоснабжения.

Таким образом, трехходовой клапан ESBE VRG 131 является эффективным регулирующим элементом для современных систем отопления, охлаждения и климатического оборудования. Благодаря прочной конструкции, точному управлению потоками и надежным материалам устройство обеспечивает стабильную работу инженерных комплексов. Компания «Олниса» предлагает трехходовые клапаны ESBE VRG 131 как часть широкого ассортимента промышленного оборудования. Мы обеспечиваем поставку качественной продукции для предприятий, инженерных организаций и промышленных объектов. «Олниса» является надежным поставщиком оборудования ESBE и других ведущих производителей для различных отраслей промышленности.
