Скважинный насос Grundfos SQE 5: надежность и автоматическое регулирование
Скважинный насос Grundfos SQE 5 относится к погружному оборудованию для подачи чистой воды из глубоких источников. Серия рассчитана на системы автономного и централизованного водоснабжения, где требуются стабильный расход, компактные размеры и электронное регулирование. Обозначение SQE 5 указывает на семейство насосов с номинальной подачей около 5 м3/ч, тогда как напор и мощность зависят от конкретного исполнения. Агрегаты работают в воде, поэтому гидравлическая часть, электродвигатель и защита образуют единый герметичный узел.
Технические характеристики
Ниже перечислены основные параметры, характерные для насосов Grundfos SQE 5:
- частота питающей сети — 50/60 Гц,
- потребляемая мощность в зависимости от исполнения — ориентировочно от 0,7 до 1,85 кВт,
- максимальный напор в пределах семейства — более 100 м для высоконапорных исполнений,
- присоединительный размер напорного патрубка — 1 1/4 дюйма,
- класс защиты погружной части — IP 68,
- режим работы — продолжительный.
Принципы и режимы работы
Ключевыми режимами и функциональными особенностями являются следующие:
- пуск с ограничением пускового тока, уменьшающий электрическую и механическую нагрузку,
- стабилизация давления при изменении водоразбора,
- работа с переменной производительностью без механического дросселирования,
- автоматическая остановка при ряде аварийных состояний, контролируемых электроникой,
- повторный запуск после восстановления допустимых рабочих условий,
- продолжительная работа при достаточном охлаждении двигателя потоком воды.

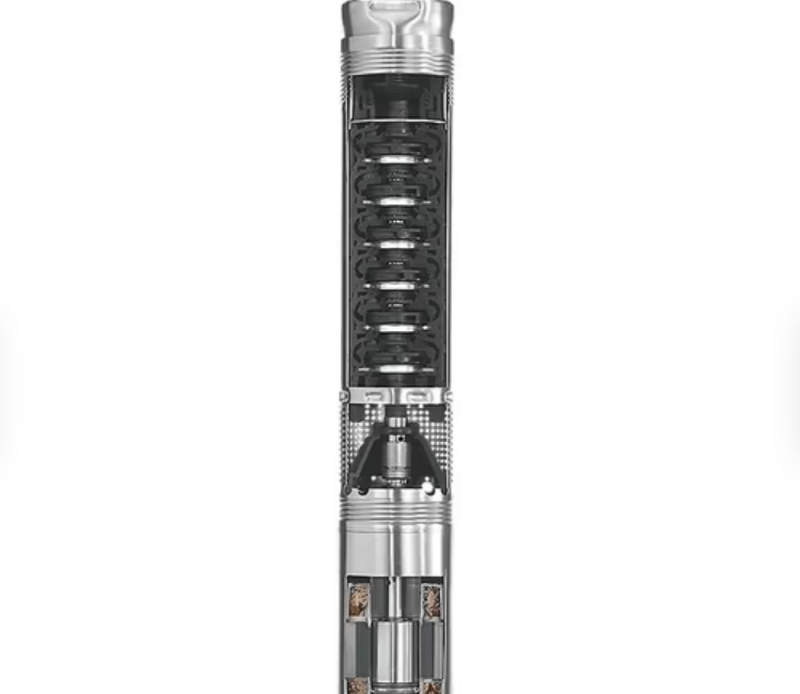

Особенности конструкции
Конструкция SQE 5 выполнена по многоступенчатой схеме с компактным наружным диаметром. Гидравлическая часть включает рабочие колеса, направляющие аппараты, всасывающий участок и напорный патрубок. Последовательность ступеней обеспечивает рост давления при небольшом сечении корпуса. Электродвигатель расположен в нижней части и охлаждается окружающей водой. Вал передает вращающий момент непосредственно на пакет рабочих колес. Корпусные детали из коррозионностойких материалов рассчитаны на длительный контакт с водой. Встроенная электроника контролирует параметры двигателя и позволяет менять частоту его вращения. Это дает возможность поддерживать постоянное давление при подключении контроллера и датчика. Обратный клапан препятствует быстрому опорожнению напорной линии после остановки, а герметизированный кабельный ввод рассчитан на погружную эксплуатацию.
Области применения
Ниже перечислены основные направления использования насоса Grundfos SQE 5:
- подача воды в коммунальные системы,
- заполнение накопительных резервуаров и гидропневматических емкостей,
- обеспечение поливочных и оросительных линий,
- перекачивание чистой воды из подземных источников,
- работа в системах с переменным расходом и требованием к стабильному давлению.
Таким образом, насос Grundfos SQE 5 представляет собой компактный многоступенчатый погружной агрегат для скважинного водоснабжения. Номинальная подача около 5 м3/ч, корпус диаметром приблизительно 74 мм, питание 200–240 В и электронное изменение частоты вращения позволяют применять серию в системах, где важны стабильное давление и изменение расхода. Конкретные значения напора, мощности и числа гидравлических ступеней определяются полным индексом исполнения SQE 5.
