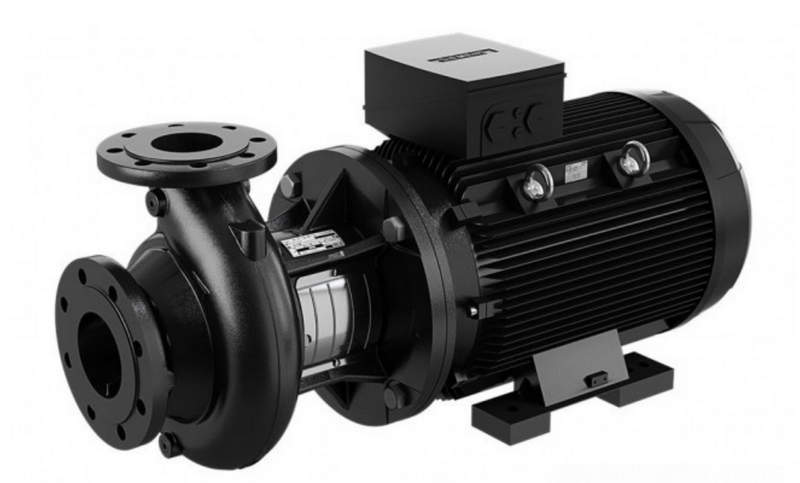

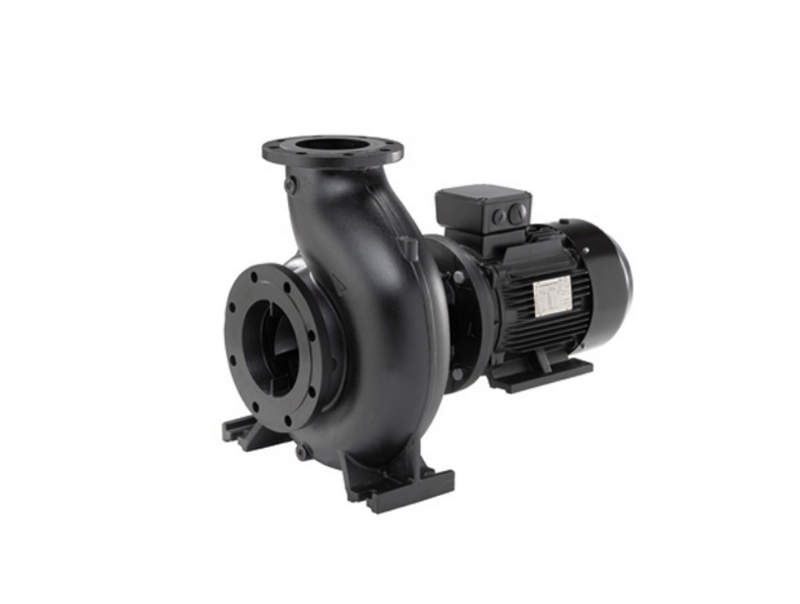

Насос Grundfos 65-200 — стабильная работа при интенсивной эксплуатации
Grundfos 65-200 представляет собой промышленный центробежный насос для транспортирования воды и совместимых жидкостей в системах теплоснабжения, охлаждения, водоснабжения и технологической циркуляции. Обозначение 65-200 характеризует типоразмер гидравлической части: условный диаметр присоединения около 65 мм и номинальный диаметр рабочего колеса порядка 200 мм. Принцип действия основан на передаче механической энергии от электродвигателя рабочему колесу, после чего кинетическая энергия потока преобразуется в давление.
Технические характеристики
Ниже перечислены основные параметры Grundfos 65-200, определяющие его гидравлические и эксплуатационные возможности:
- номинальный диаметр напорного патрубка — 65 мм,
- диаметр рабочего колеса в зависимости от исполнения — ориентировочно от 170 до 210 мм,
- расход рабочей жидкости — примерно от 20 до 100 м3/ч,
- напор — ориентировочно от 12 до 60 м,
- частота вращения электродвигателя — около 1450 или 2900 об/мин при 50 Гц,
- напряжение питания трехфазных исполнений — 380–415 В,
- мощность электродвигателя — приблизительно от 4 до 22 кВт,
- максимальное рабочее давление корпуса — до 10 или 16 бар,
- температура перекачиваемой среды — ориентировочно от -25 до +120 C,
- температура окружающего воздуха — обычно до +40 C,
- класс изоляции электродвигателя — F,
- степень защиты электродвигателя — как правило IP55,
- материал корпуса гидравлической части — чугун,
- материал рабочего колеса — чугун, бронза или нержавеющая сталь,
- тип уплотнения вала — торцевое механическое,
- тип присоединения — фланцевый.
Особенности конструкции
Конструкция Grundfos 65-200 построена по классической схеме центробежного насоса. Основными узлами являются корпус, рабочее колесо, вал, подшипниковые опоры, торцевое уплотнение и электродвигатель. Корпус формирует проточную часть и обеспечивает преобразование скорости потока в давление. Рабочее колесо снабжено профилированными лопатками, которые при вращении создают разрежение во входной зоне и сообщают жидкости окружную скорость. Вал передает крутящий момент от двигателя к колесу и удерживается подшипниками, воспринимающими радиальные и осевые нагрузки. Торцевое уплотнение уменьшает утечки по валу и отделяет жидкостную полость от внешней среды. При использовании преобразователя частоты изменяется скорость вращения рабочего колеса, что позволяет управлять расходом и напором без дросселирования. При снижении частоты вращения расход изменяется приблизительно пропорционально скорости, напор — пропорционально квадрату скорости, а потребляемая мощность — приблизительно пропорционально кубу скорости. Это снижает энергопотребление в системах с переменной производительностью.
Режимы и принципы работы
Ключевыми режимами эксплуатации Grundfos 65-200 являются:
- работа в постоянной рабочей точке при неизменном сопротивлении сети,
- частотное регулирование при изменении требуемого расхода,
- поддержание заданного перепада давления в циркуляционных контурах,
- поддержание постоянного давления при изменении водоразбора,
- работа в составе параллельной насосной группы,
- резервный режим с периодическим включением второго агрегата.
При запуске рабочее колесо создаёт пониженное давление во всасывающем патрубке. Жидкость поступает к центру колеса, движется между лопатками к периферии и получает кинетическую энергию. В спиральном отводе скорость потока уменьшается, а давление возрастает. Для устойчивой работы необходимо исключать кавитацию, поддерживать достаточный подпор на входе и не допускать длительной эксплуатации при нулевом расходе.
Области применения
Ниже перечислены основные сферы использования Grundfos 65-200:
- циркуляционные контуры отопления промышленных и общественных зданий,
- системы централизованного и локального теплоснабжения,
- контуры охлаждения технологического оборудования,
- водоснабжение производственных площадок,
- перекачивание технической воды,
- подпиточные и распределительные станции,
- насосные группы кондиционирования и вентиляции,
- технологические линии с непрерывной циркуляцией жидкости,
- системы повышения давления.
Таким образом, Grundfos 65-200 относится к промышленным центробежным насосам, обеспечивающим значительный расход и устойчивый напор в инженерных и технологических системах. Конструкция с радиальным рабочим колесом, механическим уплотнением вала и промышленным электродвигателем обеспечивает передачу энергии потоку и продолжительную эксплуатацию. Частотное регулирование расширяет рабочий диапазон и позволяет адаптировать гидравлические параметры к изменению сопротивления сети. Насос рассчитан на стабильную работу в инженерных системах. Компания «Олниса» поставляет промышленное оборудование для объектов различного назначения, включая насосную технику Grundfos и компоненты инженерных систем. Поставка Grundfos 65-200 через «Олниса» обеспечивает предприятие промышленным насосным оборудованием требуемого типоразмера. «Олниса» работает как поставщик промышленной техники для предприятий и организаций на территории страны.
