Калибратор тока Fluke 705 — современное решение для работы с измерительными цепями

Калибратор токовой петли Fluke 705 представляет собой специализированное измерительное устройство, предназначенное для проверки, формирования и анализа сигналов промышленных контуров управления 0–20 мА и 4–20 мА. Оборудование применяется в системах автоматизации, где требуется точное воспроизведение аналоговых сигналов, контроль передающих устройств и проверка корректности работы измерительных цепей. Конструкция прибора объединяет функции источника тока, измерителя параметров петли и симулятора сигналов, что позволяет использовать одно устройство для выполнения различных операций контроля. Fluke 705 обеспечивает измерение постоянного тока в диапазоне до 24 мА, формирование выходного сигнала с высокой стабильностью и проверку напряжения в цепях постоянного тока.

Технические характеристики

Основные параметры Fluke 705 определяют его возможности при работе с промышленными измерительными контурами и аналоговыми каналами управления. Ниже перечислены технические характеристики устройства:

• Диапазон измерения постоянного тока составляет от 0 до 24 мА,
• разрешение измерения тока достигает 0,001 мА,
• погрешность измерения тока составляет ±0,02 % от показания + 2 младших разряда,
• диапазон формирования выходного тока составляет от 0 до 20 мА и от 4 до 20 мА,
• точность источника тока составляет ±0,025 % от показания + 2 младших разряда,
• максимальная нагрузочная способность выхода достигает 1000 Ом при токе 24 мА,
• режим симуляции тока работает в диапазонах 0–20 мА и 4–20 мА,
• требуемое внешнее напряжение петли в режиме симуляции составляет от 12 до 30 В,
• встроенное питание токовой петли обеспечивает напряжение 24 В при измерении мА,
• разрешение измерения напряжения составляет 1 мВ,
• точность измерения напряжения составляет ±0,025 % от показания + 2 младших разряда,
• максимальное допустимое напряжение цепи составляет 30 В,
• рабочий температурный диапазон находится от −10 C до +55 C,
• температура хранения составляет от −40 C до +60 C,
• питание осуществляется от одной батареи 9 В,
• габаритные размеры корпуса составляют 152 × 70 × 41 мм,
• масса прибора составляет 340 г.

Принцип работы Fluke 705 основан на преобразовании и контролируемом воспроизведении аналоговых сигналов, используемых промышленными датчиками, преобразователями и исполнительными устройствами. Прибор может одновременно отображать значение измеренного тока и процентное соотношение диапазона сигнала, что позволяет быстро оценивать состояние токовой петли. Встроенный источник питания 24 В обеспечивает возможность проверки передающих устройств без применения дополнительного измерительного оборудования.

Особенности конструкции

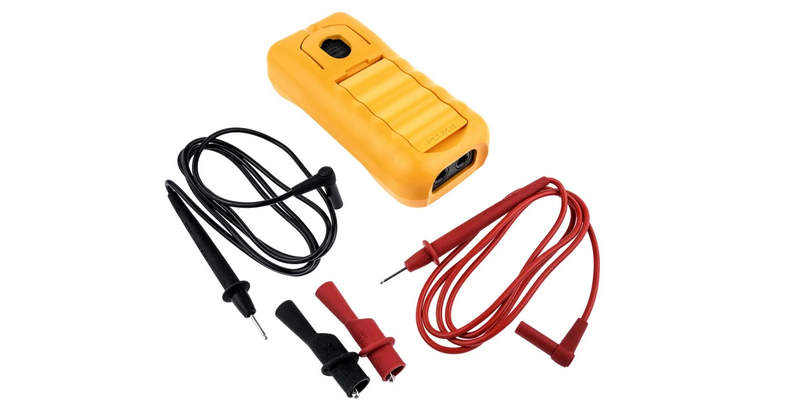

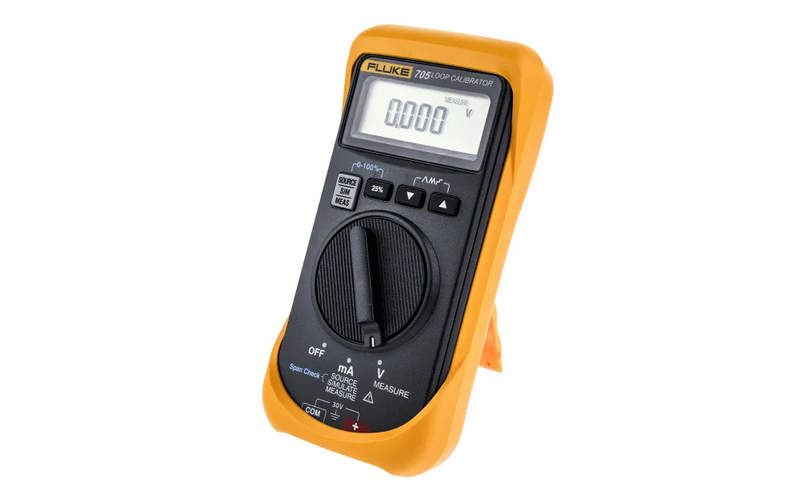

Конструкция Fluke 705 разработана с учетом требований эксплуатации в промышленных условиях и включает компактный корпус, защищающий электронные компоненты от механических воздействий. Передняя панель оснащена крупным дисплеем и кнопочным интерфейсом управления, обеспечивающим быстрый выбор режимов измерения, генерации и симуляции сигналов. Корпус прибора дополнен защитным чехлом, который повышает устойчивость оборудования при транспортировке и использовании на производственных объектах. Внутренняя схема устройства включает высокоточный измерительный тракт, источник стабильного тока и цепи контроля напряжения. При формировании сигнала прибор поддерживает несколько режимов изменения выходного значения, что позволяет выполнять функциональные проверки регулирующих устройств и исполнительных механизмов. Конструкция предусматривает замену батареи без нарушения защитного уплотнения корпуса. Ключевыми режимами работы Fluke 705 являются:

• измерение токового сигнала промышленной петли 0–24 мА с отображением текущего значения,
• формирование выходного сигнала 0–20 мА для проверки входных каналов контроллеров,
• формирование стандартного сигнала 4–20 мА для тестирования аналоговых цепей автоматизации,
• симуляция передатчика с использованием внешнего питания токовой петли,
• пошаговое изменение выходного сигнала для контроля линейности оборудования,
• плавное изменение сигнала с медленным увеличением значения,
• быстрое изменение сигнала для функционального тестирования исполнительных устройств.

Одной из особенностей прибора является функция проверки нулевого и максимального значения диапазона, позволяющая контролировать соответствие крайних точек измерительного контура установленным параметрам. Fluke 705 поддерживает режимы запуска с диапазонами 0–20 мА или 4–20 мА, что упрощает применение устройства в различных системах промышленной автоматики.

Области применения

Fluke 705 используется в различных направлениях промышленной эксплуатации, где необходим контроль аналоговых сигналов и проверка измерительных цепей. Основные области применения устройства включают:

• контроль аналоговых входов и выходов программируемых логических контроллеров,
• диагностику токовых петель 4–20 мА,
• проверку исполнительных механизмов с аналоговым управлением,
• настройку измерительных каналов технологического оборудования,
• контроль корректности передачи сигналов между датчиками и системами управления,
• испытание оборудования контрольно-измерительной инфраструктуры.

Компактные размеры и автономное питание позволяют применять Fluke 705 непосредственно возле технологических установок, шкафов автоматики и распределительных систем. Устройство используется при проверке оборудования в энергетике, производственных комплексах, системах управления технологическими процессами и промышленных объектах различного назначения.

Таким образом, Fluke 705 является профессиональным калибратором токовой петли, предназначенным для точного контроля аналоговых сигналов в промышленных системах измерения и автоматизации. Надежная конструкция, широкий набор режимов работы и стабильные метрологические характеристики делают устройство эффективным инструментом для эксплуатации на современных производственных объектах. Компания «Олниса» поставляет промышленное оборудование ведущих производителей, включая измерительные приборы Fluke. Мы предлагаем оригинальное оборудование для предприятий, которым требуются надежные решения для оснащения промышленных систем контроля и автоматизации. «Олниса» обеспечивает поставку оборудования для различных производственных задач по всей территории России.
