Тестер витой пары Fluke — надежное решение для диагностики сети
Тестер витой пары Fluke представляет собой специализированное измерительное оборудование, предназначенное для диагностики, проверки и анализа характеристик медных сетевых кабелей. Такие устройства применяются для контроля качества монтажа линий связи, проверки соответствия кабельных соединений установленным требованиям и выявления неисправностей в инфраструктуре передачи данных. Принцип работы тестеров основан на комплексном анализе электрических параметров проводников, целостности цепей, правильности распиновки контактов и характеристик сигнального тракта. Витая пара используется в современных Ethernet-сетях благодаря способности снижать уровень электромагнитных помех и перекрестных наводок между проводниками.
Технические характеристики
Технические параметры тестеров витой пары Fluke определяют возможности оборудования при проведении измерений и анализе состояния кабельной инфраструктуры. Ниже перечислены основные характеристики измерительных устройств:
- Диапазон тестируемых кабельных систем — витая пара категорий Cat 5e, Cat 6, Cat 6A и Ethernet-линии различных стандартов,
- Поддерживаемые типы проводников — экранированная и неэкранированная витая пара UTP, FTP, STP,
- Количество контролируемых жил — 8 проводников с анализом четырех пар кабеля,
- Типы измеряемых параметров — целостность цепей, правильность соединения контактов, длина линии, расстояние до повреждения, параметры возвратных потерь и перекрестных помех,
- Максимальная длина диагностируемой линии — до 100 метров для стандартных структурированных кабельных систем,
- Диапазон рабочих частот — до 500 МГц для проверки высокоскоростных кабельных категорий,
- Точность определения расстояния до неисправности — до нескольких сантиметров в зависимости от модели тестера и режима измерения,
- Тип отображения информации — цифровой экран с графическим представлением результатов проверки,
- Интерфейсы подключения — разъемы RJ-45 для медных линий связи,
- Источник питания — сменные аккумуляторные или стандартные элементы питания в зависимости от исполнения оборудования,
- Рабочий температурный диапазон — приблизительно от 0 C до 45 C,
- Защита корпуса — конструкция для эксплуатации в условиях монтажных и сервисных работ.
К основным режимам измерения относятся:
- проверка схемы разводки контактов T568A и T568B,
- определение обрывов отдельных проводников,
- выявление коротких замыканий между жилами,
- контроль перепутанных пар и неправильной последовательности подключения,
- измерение длины кабельного сегмента,
- поиск места повреждения кабельной линии,
- анализ параметров передачи сигнала,
- оценка качества соединений в сетевой инфраструктуре.
Особенности конструкции устройства

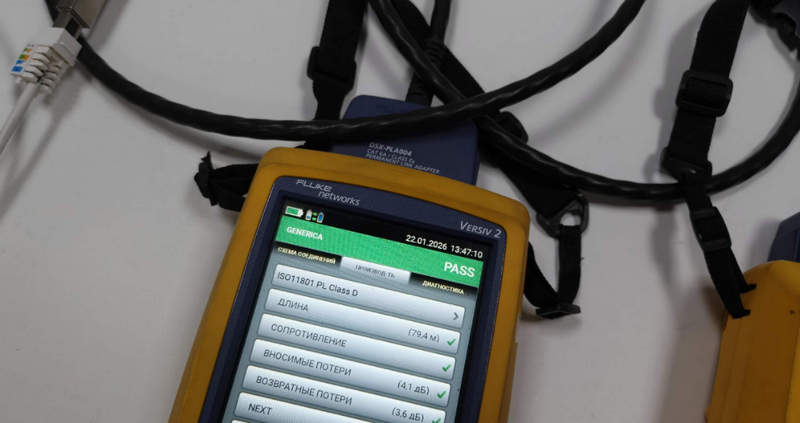

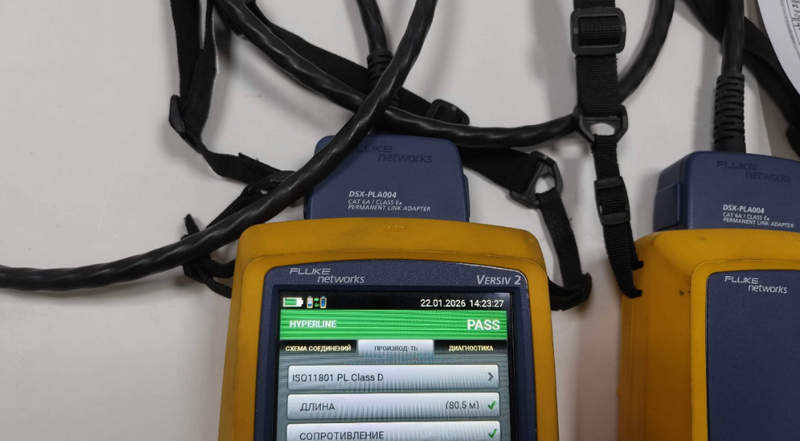

Конструкция тестера витой пары Fluke разработана с учетом требований профессиональной эксплуатации при монтаже и обслуживании сетевых систем. Основу устройства составляет электронный измерительный модуль с высокоточным генератором тестовых сигналов и системой обработки полученных данных. При подключении кабеля прибор формирует диагностический сигнал, который проходит через проводники линии, после чего анализируется ответная информация. Такой принцип позволяет определить состояние каждого элемента кабельного соединения и выявить отклонения от нормы. Важной особенностью оборудования является автоматизация процесса проверки. Пользователь подключает кабель к измерительным портам, после чего устройство самостоятельно выполняет последовательность диагностических операций. Электронная система контролирует соответствие фактической схемы соединения заданному стандарту, определяет наличие физических повреждений и отображает результаты в удобном формате. Ниже представлены основные конструктивные элементы тестеров витой пары Fluke:
- измерительный блок с цифровой системой обработки сигналов,
- разъем RJ-45 для подключения медных сетевых кабелей,
- выносной удаленный модуль для проверки линий с двух сторон,
- жидкокристаллический дисплей для отображения результатов диагностики,
- кнопочная панель управления режимами измерений,
- защитный корпус из ударопрочных материалов,
- встроенная система энергосбережения,
- модуль сохранения результатов тестирования.
Принцип работы оборудования основан на последовательном сравнении фактических параметров кабельной линии с нормативными значениями. При обнаружении отклонений прибор фиксирует тип неисправности и указывает участок, требующий дополнительной проверки. Это позволяет использовать тестеры Fluke для контроля новых кабельных трасс и диагностики существующих сетевых соединений.
Области применения
Тестеры витой пары Fluke используются в различных сферах, где требуется надежная проверка качества кабельной инфраструктуры. Ниже перечислены основные направления применения оборудования:
- монтаж структурированных кабельных систем в зданиях,
- проверка линий Ethernet в промышленных сетях,
- диагностика компьютерных и телекоммуникационных соединений,
- контроль качества установки сетевых розеток и коммутационных панелей,
- обслуживание серверных помещений и центров обработки данных,
- проверка кабельных магистралей систем автоматизации,
- поиск повреждений в действующих линиях связи,
- контроль соответствия кабельных соединений требованиям стандартов.
Таким образом, тестер витой пары Fluke является эффективным инструментом для профессионального контроля характеристик медных сетевых линий. Оборудование сочетает точные измерительные технологии, функциональность диагностики и надежную конструкцию, обеспечивая качественную проверку кабельных соединений. Компания «Олниса» предлагает поставку промышленного оборудования Fluke для предприятий и организаций, которым необходимы современные измерительные решения. Благодаря широкому ассортименту оборудования компания обеспечивает доступ к профессиональным приборам для контроля, диагностики и эксплуатации технических систем.
