Купить тепловизор Fluke PTi120 в «Олниса» — диагностика температурных параметров
Тепловизор Fluke PTi120 представляет собой компактное измерительное устройство для бесконтактного анализа температурных характеристик различных объектов. Оборудование относится к классу портативных инфракрасных камер и предназначено для обнаружения участков с повышенным или пониженным тепловым излучением в электрических системах, механизмах, инженерных коммуникациях и производственных установках. Fluke PTi120 сочетает мобильный формат исполнения с возможностями профессиональной термографии, обеспечивая получение инфракрасных изображений с температурными данными для каждого пикселя. Принцип работы устройства основан на регистрации инфракрасного излучения от поверхности объекта с последующим преобразованием полученного сигнала в тепловое изображение. Такая технология позволяет выявлять перегрев соединений, неравномерность распределения температуры, дефекты теплоизоляции и другие признаки изменения рабочего состояния оборудования без прямого контакта с контролируемым элементом.
Технические характеристики
Ниже перечислены основные параметры тепловизора Fluke PTi120, определяющие его измерительные возможности и эксплуатационные характеристики:
- Инфракрасное разрешение матрицы составляет 120 × 90 пикселей, что соответствует 10 800 температурным точкам измерения,
- диапазон измерения температуры находится в пределах от -20 C до +400 C,
- точность измерений составляет ±2 C или ±2 % от показания,
- частота обновления изображения составляет 9 Гц,
- пространственное разрешение IFOV имеет значение 7,6 мрад,
- угол обзора объектива составляет 50 по горизонтали и 38 по вертикали,
- коэффициент расстояния до измеряемого объекта составляет 130:1,
- минимальное расстояние фокусировки составляет 22,8 см,
- тип фокусировки — фиксированный фокус,
- размер сенсорного дисплея составляет 3,5 дюйма,
- разрешение встроенного экрана составляет 320 × 240 пикселей,
- степень защиты корпуса соответствует классу IP54,
- масса устройства составляет около 0,233 кг,
- габаритные размеры корпуса составляют приблизительно 127 × 89 × 25 мм,
- встроенная память предназначена для хранения термографических изображений,
- передача данных выполняется через USB-интерфейс и беспроводное соединение Wi-Fi.
Тепловизор Fluke PTi120 оснащается системой радиометрического измерения, при которой каждый элемент изображения содержит информацию о температуре поверхности. Это позволяет проводить детальный анализ тепловых зон и фиксировать результаты диагностики для последующей обработки.
Особенности конструкции устройства
Конструкция Fluke PTi120 разработана с учетом требований промышленной эксплуатации и регулярного применения в полевых условиях. Компактный корпус позволяет использовать оборудование как переносной диагностический прибор, который удобно размещается в рабочем комплекте измерительных инструментов. Защищенное исполнение корпуса обеспечивает устойчивость к воздействию пыли и влаги, а также сохранение работоспособности при случайных падениях с высоты до 1 метра. Основным элементом конструкции является инфракрасный детектор с разрешением 120 × 90 пикселей, формирующий тепловое изображение объекта. Полученные данные отображаются на цветном сенсорном экране, управление которым выполняется посредством интуитивного интерфейса. Пользователь может изменять параметры отображения, выбирать температурные зоны и анализировать распределение тепла непосредственно на месте проведения измерений. Ключевыми особенностями конструкции являются:
- полностью радиометрический инфракрасный модуль для получения температурных данных каждой точки изображения,
- сенсорный LCD-дисплей размером 3,5 дюйма для просмотра результатов измерений,
- технология IR-Fusion для совмещения визуального и инфракрасного изображения,
- фиксированный объектив с оптимизированной зоной фокусировки,
- защищенный корпус с классом IP54 для работы в промышленных условиях,
- встроенные функции сохранения и систематизации термографических данных,
- беспроводной интерфейс Wi-Fi для передачи информации,
- эргономичная форма корпуса для длительного использования,
- автоматическая настройка параметров изображения для ускорения диагностики.
Работа устройства основана на принципе преобразования теплового излучения поверхности в цифровую карту температур. Каждый участок объекта отображается с учетом фактического значения температуры, благодаря чему оператор может визуально определить зоны аномального нагрева. Цветовые палитры позволяют адаптировать изображение под разные условия контроля и повысить информативность получаемых результатов.
Области применения
Ниже перечислены основные направления использования тепловизора Fluke PTi120:

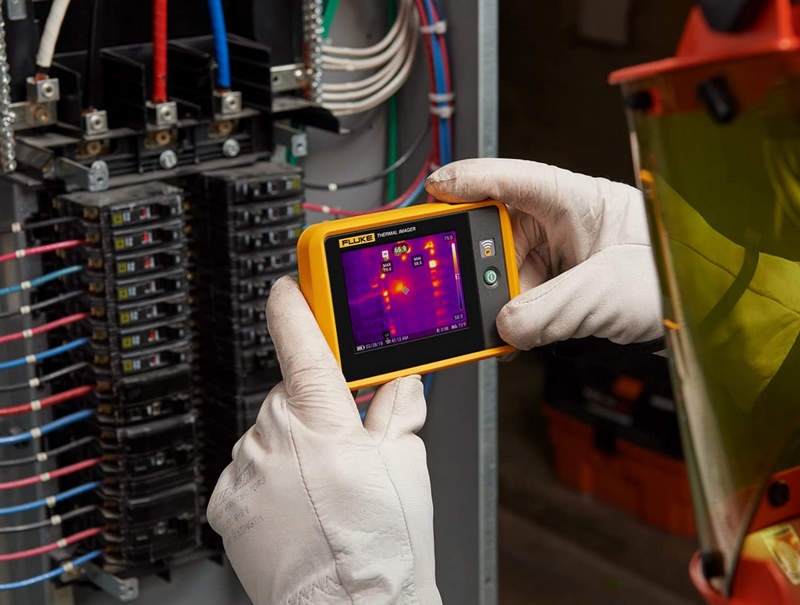

- контроль состояния электрических шкафов и распределительных систем,
- поиск перегрева контактов, соединений и токоведущих элементов,

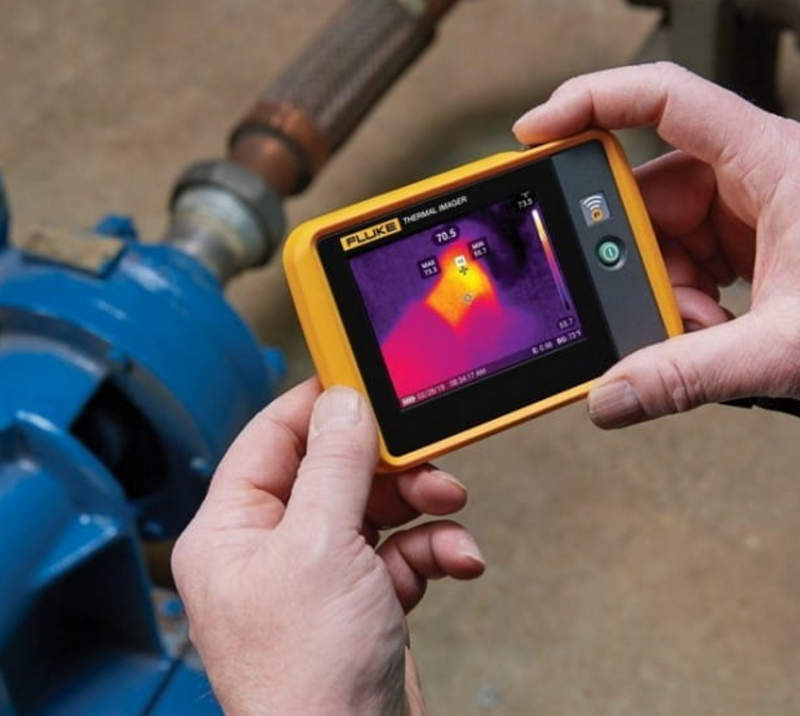

- диагностика электродвигателей, насосов и производственного оборудования,
- контроль температурного режима подшипников и механических узлов,
- проверка состояния систем отопления и вентиляции,
- обнаружение тепловых потерь в инженерных конструкциях,
- контроль качества теплоизоляции трубопроводов,
- профилактический мониторинг промышленного оборудования,
- выявление потенциальных неисправностей на ранних стадиях эксплуатации.
Таким образом, тепловизор Fluke PTi120 является эффективным инструментом для проведения инфракрасного контроля и анализа температурных параметров промышленного оборудования. Компактное исполнение, радиометрическая технология измерений и широкий диапазон рабочих температур делают устройство востребованным решением для задач технического контроля. Компания «Олниса» выполняет поставку промышленного оборудования Fluke и других ведущих брендов, предлагая предприятиям надежные измерительные устройства для оснащения производственных процессов. Поставка оборудования через «Олниса» позволяет получить качественную промышленную продукцию с необходимыми техническими характеристиками для современных задач эксплуатации.
