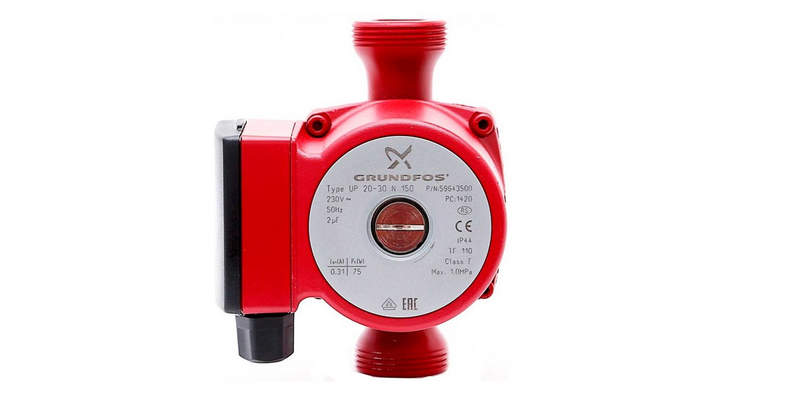

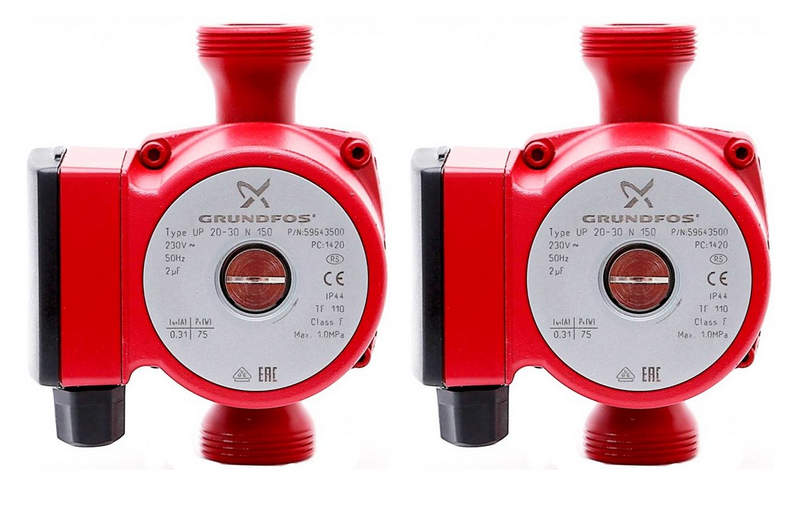

Насос Grundfos 30 N — надежное решение для систем водоснабжения
Циркуляционный насос Grundfos 30 N применяется в гидравлических системах, где необходимо обеспечить устойчивое движение теплоносителя или воды по замкнутому контуру. Конструкция рассчитана на длительную работу, малый шум и стабильные гидравлические параметры. Индекс N указывает на коррозионностойкий корпус, пригодный для систем горячего водоснабжения. Насос относится к центробежным агрегатам с мокрым ротором: перекачиваемая жидкость одновременно отводит тепло от двигателя и смазывает подшипниковые поверхности.
Технические характеристики
Ниже перечислены основные параметры Grundfos 30 N, определяющие его работу в составе циркуляционного контура:
- номинальное напряжение питания — 1×230 В переменного тока,
- частота питающей сети — 50 Гц,
- максимальный создаваемый напор — около 3,0 м водяного столба,
- предельная производительность в зависимости от сопротивления системы — до 3,0 м3/ч,
- максимальное рабочее давление в трубопроводе — до 10 бар,
- допустимая температура перекачиваемой среды — ориентировочно от +2 до +110 C,
- температура окружающего воздуха при эксплуатации — до +40 C,
- присоединительный размер — условный проход порядка DN 20–25 в зависимости от исполнения,
- монтажная длина корпуса — обычно 130 или 180 мм,
- класс электрической изоляции двигателя — F,
- степень защиты электродвигателя — не ниже IP44,
- тип ротора — мокрый, герметично отделенный от статора защитной гильзой,
- рабочая среда — чистая вода и допустимые водные растворы,
- материал корпуса гидравлической части — нержавеющая сталь,
- ориентация вала при монтаже — горизонтальная.
Рабочие характеристики зависят от сопротивления трубопровода. При снижении сопротивления расход растет, а напор уменьшается. Рабочая точка формируется на пересечении характеристики насоса и характеристики сети, поэтому фактическая подача отличается от предельной паспортной величины.
Режимы и принципы работы
Ключевые процессы, определяющие функционирование Grundfos 30 N, связаны с преобразованием электрической энергии в гидравлическую:
- подача напряжения на обмотку статора формирует вращающееся магнитное поле,
- магнитное поле приводит во вращение ротор электродвигателя,
- вал передает вращающий момент рабочему колесу,
- лопасти рабочего колеса сообщают жидкости кинетическую энергию,
- в спиральной части корпуса скорость потока частично преобразуется в давление,
- жидкость поступает из всасывающего патрубка к центру колеса и затем перемещается к напорному выходу,
- перекачиваемая среда омывает роторную часть и участвует в охлаждении двигателя,
- жидкостная пленка уменьшает трение в подшипниковых узлах,
- после выхода на установившийся режим насос поддерживает постоянную циркуляцию.
Особенности конструкции
Конструкция Grundfos 30 N основана на компоновке с мокрым ротором, при которой вал, подшипники и ротор находятся внутри зоны, заполненной рабочей жидкостью. Статор отделен от жидкости немагнитной гильзой. Рабочее колесо закреплено на валу и размещено в гидравлической полости корпуса. Отсутствие традиционного торцевого уплотнения уменьшает вероятность протечек через вращающееся соединение. Корпус из нержавеющей стали устойчив к коррозии и пригоден для работы с водой. Осевая компоновка упрощает размещение на коротком монтажном участке. Конструкция предусматривает удаление воздуха из роторной зоны после заполнения системы, поскольку воздушная пробка ухудшает смазку подшипников и может вызывать шум. При монтаже ось ротора располагают горизонтально для равномерного смачивания подшипников. Направление движения жидкости должно соответствовать стрелке на корпусе. Перед запуском систему заполняют рабочей средой, так как сухой ход для насосов с мокрым ротором недопустим: без жидкости нарушаются условия смазывания и охлаждения.
Области применения
Ниже представлены основные направления использования Grundfos 30 N в системах:
- циркуляция горячей воды в системах горячего водоснабжения,
- поддержание движения теплоносителя в небольших отопительных контурах,
- работа в рециркуляционных линиях зданий,
- применение в системах с накопительными водонагревателями,
- циркуляция воды в технологических контурах с допустимыми параметрами среды,
- использование в компактных насосных узлах и тепловых пунктах,
- эксплуатация в замкнутых системах с рабочим давлением до 10 бар.
Таким образом, Grundfos 30 N представляет собой компактный циркуляционный насос, рассчитанный на устойчивую циркуляцию воды в замкнутых инженерных контурах. Сочетание центробежного принципа действия, мокрого ротора и нержавеющего корпуса делает оборудование практичным для систем, где важны надежность, малый шум и устойчивость к коррозии. Напор около 3,0 м, подача до 3,0 м3/ч, давление до 10 бар и температура среды до +110 C соответствуют типовым циркуляционным задачам данного класса. Компания «Олниса» поставляет промышленное оборудование и насосную технику для предприятий и инженерных организаций. Через «Олниса» осуществляется поставка оборудования Grundfos и комплектующих для систем циркуляции, водоснабжения и отопления по различным регионам.
