Тестер витой пары Fluke для диагностики структурированных кабельных систем

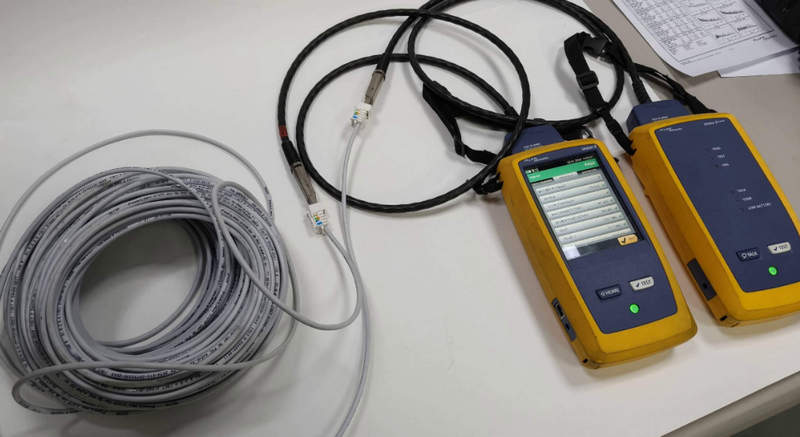

Тестер витой пары Fluke представляет собой измерительное устройство профессионального класса, предназначенное для контроля параметров медных кабельных систем, поиска неисправностей и оценки качества соединений в структурированных сетях передачи данных. Оборудование применяется для проверки линий Ethernet, телефонных кабелей и других проводных коммуникаций, где требуется точное определение состояния проводников, качества монтажа и соответствия установленным требованиям. Современные модели Fluke позволяют выполнять комплексный анализ кабельных трасс, включая измерение длины линии, определение расстояния до повреждений, проверку схемы распиновки и диагностику характеристик передачи сигнала.

Технические характеристики

Ниже перечислены основные технические параметры тестеров витой пары Fluke, определяющие функциональные возможности оборудования и область его применения:

• Диапазон измерения длины кабельных линий до 460 м в зависимости от модели устройства и типа кабеля,
• Поддерживаемые категории кабелей Cat 5, Cat 5e, Cat 6, Cat 6A и другие стандартизированные медные линии связи,
• Типы проверяемых проводников UTP, FTP, STP и экранированные варианты витой пары,
• Метод диагностики на основе анализа временных характеристик отраженного сигнала TDR,
• Точность определения расстояния до повреждения до нескольких сантиметров в зависимости от длины линии и условий измерения,
• Типы обнаруживаемых неисправностей обрыв жил, короткое замыкание, перепутанные пары, неправильная распиновка и нарушение экранирования,
• Поддерживаемые схемы подключения T568A и T568B для проверки соответствия стандартам Ethernet,
• Диапазон рабочих температур примерно от 0 C до 45 C для эксплуатации в различных условиях,
• Источник питания от аккумуляторных элементов или батарей в зависимости от исполнения прибора,
• Интерфейсы передачи данных USB или беспроводные соединения для сохранения и передачи результатов измерений,

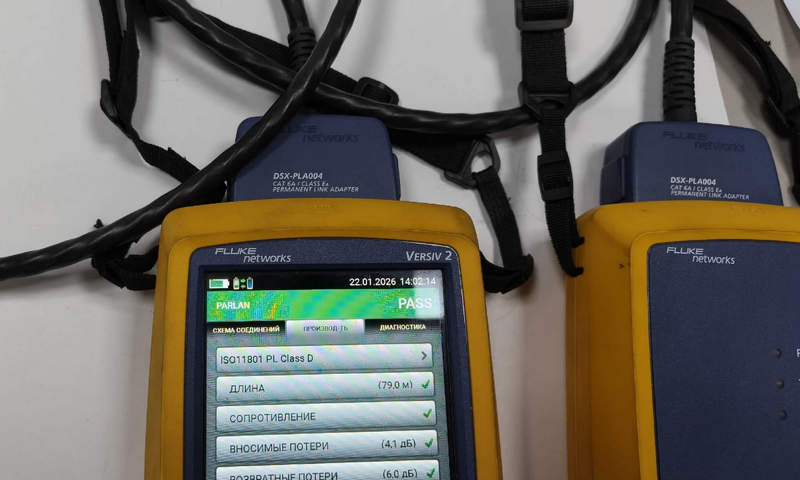

• Дисплей с графическим отображением результатов тестирования, параметров линии и сообщений диагностики.

Ключевыми измерительными функциями тестера витой пары Fluke являются следующие режимы работы:

• Режим проверки целостности кабеля для определения правильности соединения всех жил и выявления физических повреждений,
• Режим измерения длины линии с использованием технологии анализа времени прохождения электрического импульса,
• Режим поиска места обрыва или короткого замыкания с отображением расстояния до проблемного участка,
• Режим определения типа кабеля и идентификации подключенных компонентов сети,
• Режим тонального поиска кабеля с использованием генератора сигнала для быстрого обнаружения нужной линии,
• Режим оценки качества передачи данных с анализом параметров затухания и перекрестных помех.

Особенности конструкции устройств

Конструкция тестеров витой пары Fluke разработана с учетом эксплуатации в профессиональной среде, где требуется высокая точность измерений и устойчивость оборудования к интенсивному использованию. Корпус приборов выполняется из прочных материалов, обеспечивающих защиту внутренних электронных компонентов от механических воздействий. Эргономичная форма позволяет удобно удерживать устройство во время проведения измерительных операций на объектах различного назначения. Основным элементом конструкции является измерительный блок с высокочастотным генератором импульсов и системой обработки полученных данных. Прибор формирует тестовый сигнал, который проходит через кабельную линию и возвращается в измерительный модуль в виде отраженного отклика. Электронная система сравнивает параметры отправленного и принятого сигналов, после чего рассчитывает характеристики кабеля. Важной особенностью является применение технологии TDR, позволяющей определять неоднородности линии по изменению сопротивления и времени распространения сигнала. Такой подход обеспечивает возможность поиска скрытых дефектов без необходимости физического доступа ко всей длине кабеля. Дополнительные алгоритмы обработки данных позволяют классифицировать найденные проблемы и выводить результаты в понятном для пользователя виде. Конструктивные особенности тестеров витой пары Fluke включают:

• Компактный измерительный корпус с защитными элементами для работы на промышленных объектах,
• Автоматическую настройку параметров измерения в зависимости от типа кабельной линии,
• Встроенную память для хранения результатов диагностики и последующего анализа,
• Цветной или монохромный дисплей с отображением схемы соединения проводников,
• Систему самодиагностики внутренних компонентов прибора,
• Разъемы подключения RJ45 для стандартных сетевых линий,
• Дополнительные адаптеры для работы с различными типами кабельных систем.

Области применения

Ниже представлены основные направления использования тестеров витой пары Fluke в профессиональной сфере.

• Монтаж и проверка структурированных кабельных систем в офисных зданиях,
• Диагностика линий Ethernet в промышленных сетях управления,
• Контроль качества установки сетевых розеток и коммутационных панелей,
• Обслуживание телекоммуникационных комплексов и серверной инфраструктуры,
• Проверка кабелей перед вводом новых сетевых участков в эксплуатацию,
• Поиск повреждений в длинных кабельных трассах,
• Тестирование соединений после проведения ремонтных работ.

Таким образом, тестер витой пары Fluke является эффективным измерительным инструментом для контроля качества кабельных соединений и диагностики сетевой инфраструктуры. Благодаря сочетанию точных измерительных технологий, удобного управления и расширенных функций анализа оборудование обеспечивает надежную проверку линий связи. Компания «Олниса» предлагает поставку промышленного оборудования Fluke для предприятий, монтажных организаций и технических служб. В ассортименте доступны современные измерительные решения, предназначенные для профессионального применения и выполнения точных диагностических задач. «Олниса» обеспечивает поставку оборудования высокого качества для различных отраслей промышленности и инфраструктурных проектов.
