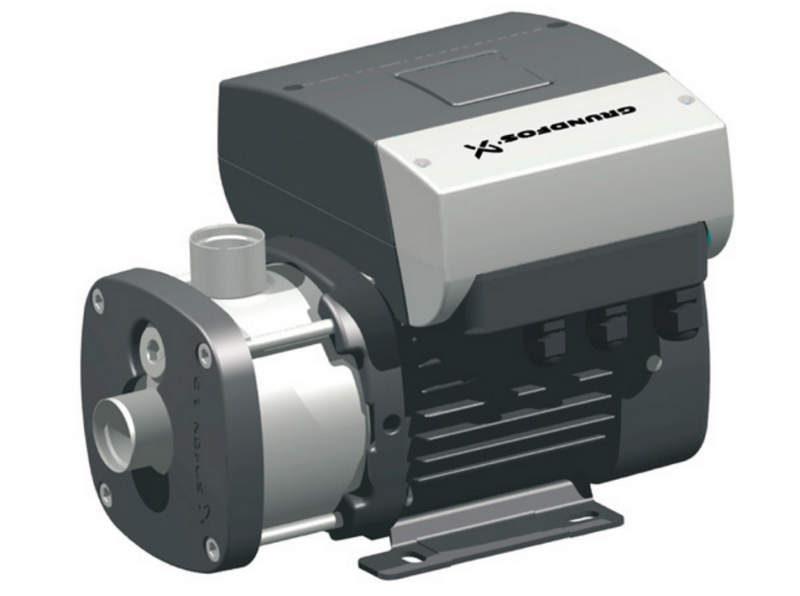

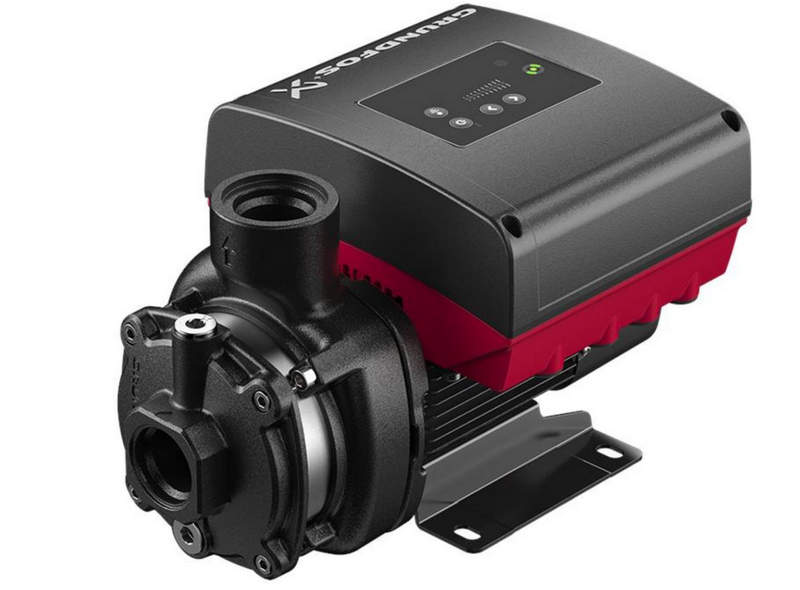

Насос Grundfos CME — производительность и автоматическое регулирование
Серия Grundfos CME представляет собой горизонтальные многоступенчатые центробежные насосы с электродвигателем и интегрированным частотным преобразователем. Оборудование предназначено для транспортирования чистых и маловязких жидкостей в системах водоснабжения, повышения давления, охлаждения и технологической циркуляции. Электронное управление изменяет частоту вращения рабочих колес в соответствии с нагрузкой, стабилизируя параметры гидравлической системы.
Технические характеристики
Основные параметры серии зависят от типоразмера и исполнения. Ниже перечислены основные технические диапазоны Grundfos CME:
- номинальная производительность отдельных исполнений находится примерно в диапазоне от 1 до 36 м3/ч,
- максимальный напор в зависимости от числа ступеней может достигать приблизительно 140 м,
- рабочее давление предусматривается до 10 или 16 бар,
- температура перекачиваемой среды находится ориентировочно в диапазоне от −20 до +120 C,
- температура окружающей среды при эксплуатации электродвигателя обычно допускается до +40 C,
- мощность двигателя в линейке находится примерно от 0,37 до 11 кВт,
- частота питающей сети составляет 50 или 60 Гц,
- напряжение питания применяется однофазное 1×200–240 В либо трехфазное 3×380–500 В,
- степень защиты электродвигателя обычно соответствует IP55,
- класс изоляции двигателя применяется F,
- частота вращения регулируется электронным преобразователем,
- присоединительные размеры и тип патрубков зависят от гидравлического исполнения,
- допустимая вязкость рабочей жидкости определяется характеристиками конкретного насоса.
Принцип работы и режимы регулирования
Рабочий процесс основан на последовательном повышении давления несколькими центробежными ступенями. Поток проходит через рабочие колеса, где энергия вращения преобразуется в энергию давления. Электронный привод изменяет частоту вращения двигателя и адаптирует характеристику насоса к потребности системы. Ключевыми режимами и функциями являются:
- поддержание постоянного давления при изменяющемся расходе,
- работа с постоянной частотой вращения при фиксированной производительности,
- регулирование по внешнему сигналу от датчика давления, температуры или другого преобразователя,
- пропорциональное изменение производительности в зависимости от заданной уставки,
- плавный пуск с уменьшением механических и гидравлических нагрузок,
- ограничение максимальной и минимальной частоты вращения,
- корректировка режима при изменении сопротивления сети,
- сигнализация состояний, предупреждений и аварий.
Особенности конструкции
Конструкция Grundfos CME основана на горизонтальной многоступенчатой гидравлической части, в которой рабочие колеса установлены последовательно на общем валу. Такое построение обеспечивает поэтапное увеличение давления при компактных габаритах агрегата. Корпус и проточные элементы в зависимости от исполнения изготавливаются из коррозионностойких материалов. Торцевое механическое уплотнение отделяет гидравлическую полость от электродвигателя и ограничивает утечки по валу. Электродвигатель MGE объединен с частотным преобразователем и электронной системой управления, поэтому регулирование выполняется без внешнего преобразователя частоты. Встроенная электроника контролирует вращение, принимает сигналы датчиков и поддерживает установленную рабочую точку. Компоновка обеспечивает прямую связь двигателя с насосной частью и уменьшает количество промежуточных механических элементов.
Области применения
Насосы серии применяются там, где требуется стабильная подача жидкости при переменной нагрузке. Ниже представлены основные направления использования:
- повышение давления в системах холодного и горячего водоснабжения,
- подача воды в промышленные технологические линии,
- циркуляция жидкости в контурах охлаждения оборудования,
- работа в установках кондиционирования и теплообмена,
- подача очищенной воды в моечных и промывочных системах,
- поддержание давления в установках водоподготовки,
- перекачивание технологических жидкостей допустимой химической активности,
- использование в компактных насосных установках с автоматическим регулированием.
Таким образом, Grundfos CME объединяет многоступенчатую центробежную гидравлику и регулируемый электропривод, позволяя поддерживать требуемые параметры при изменении нагрузки. Регулируемый привод непрерывно согласует производительность насоса с текущей потребностью гидравлической сети. Серия подходит для систем, где важны стабильное давление, плавность регулирования, компактность и рациональное использование электроэнергии. Несколько типоразмеров и вариантов исполнения расширяют область применения оборудования. Компания «Олниса» поставляет насосы Grundfos CME и другое промышленное оборудование для предприятий различных отраслей. Поставка через «Олниса» обеспечивает получение оборудования для комплектации новых и действующих технологических систем.
