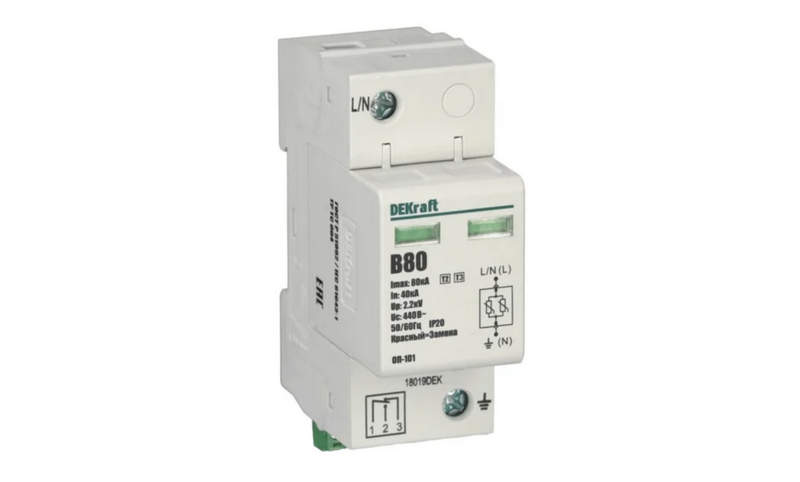

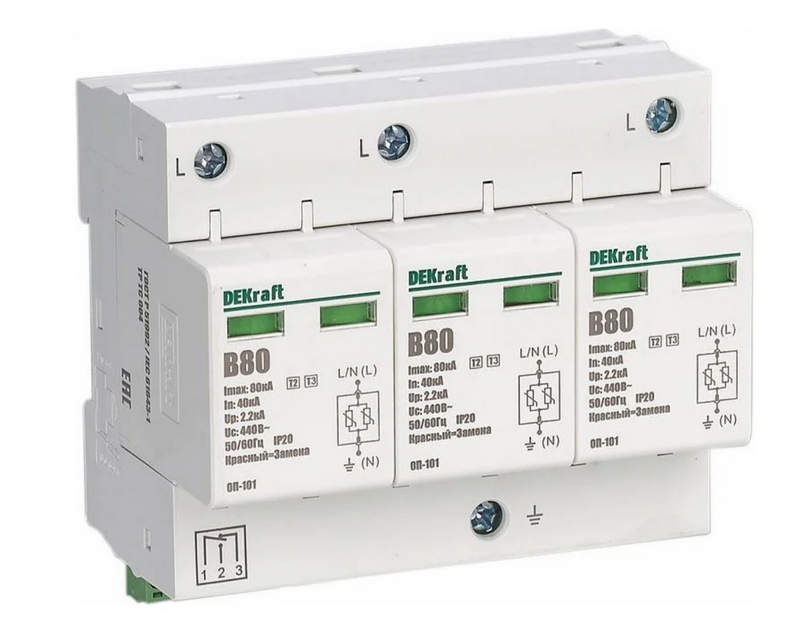

Ограничитель перенапряжения DEKraft для DIN-рейки — компактное решение для современных электроустановок
Ограничитель перенапряжения DEKraft применяется для защиты низковольтных электрических сетей и подключенного оборудования от кратковременных импульсных перенапряжений. Они возникают при грозовых разрядах, коммутациях мощной нагрузки и аварийных процессах в распределительных установках. Аппарат быстро снижает амплитуду импульса до уровня, безопасного для изоляции кабелей, автоматических выключателей, блоков питания и систем автоматики. Ограничитель включается параллельно защищаемой цепи и в нормальном режиме практически не влияет на ее работу.
Технические характеристики
Ниже перечислены типовые параметры ограничителей перенапряжения DEKraft для однофазных и трехфазных сетей:
- номинальное рабочее напряжение сети 230/400 В переменного тока,
- максимальное длительно допустимое рабочее напряжение Uc 275 В для фазного проводника относительно нейтрали,
- номинальный импульсный разрядный ток In до 20 кА при форме импульса 8/20 мкс,
- максимальный разрядный ток Imax до 40 кА при форме импульса 8/20 мкс,
- уровень напряжения защиты Up не более 1,5 кВ в зависимости от исполнения,
- частота защищаемой сети 50 Гц,
- число полюсов 1P, 2P, 3P или 4P в зависимости от схемы распределения,
- монтаж на стандартную DIN-рейку шириной 35 мм,
- степень защиты корпуса IP20 при установке внутри распределительного щита,
- рабочая температура от -40 до +70 C,
- подключение медных проводников через винтовые зажимы,
- время реакции варистора — доли микросекунды.
Особенности конструкции
Конструкция ограничителя перенапряжения DEKraft основана на нелинейном защитном элементе, сопротивление которого резко уменьшается при превышении заданного порога напряжения. В наиболее распространенных устройствах эту функцию выполняет металлооксидный варистор. В нормальном состоянии через него протекает лишь минимальный ток утечки. При появлении импульса перенапряжения варистор переходит в проводящее состояние и отводит импульсный ток в защитный проводник или нейтральную точку схемы. После завершения импульса сопротивление возрастает, а аппарат возвращается в исходный режим. Корпус выполняется из электроизоляционного термостойкого материала и рассчитан на модульный монтаж. Внутри находятся варисторный блок, шины, контакты и тепловой расцепитель. Он отключает варистор при деградации или перегреве. На лицевой панели обычно есть индикатор состояния: изменение цвета сигнализирует о необходимости замены. У сменных исполнений варисторный модуль может извлекаться без демонтажа основания и отсоединения всех проводников.
Принципы и режимы работы
Ниже представлены основные режимы функционирования устройства в электрической сети:
- дежурный режим при номинальном напряжении 230 В, когда сопротивление защитного элемента велико и ток через него минимален,
- режим ограничения при превышении порогового напряжения, когда варистор резко снижает сопротивление и отводит импульс,
- режим рассеивания энергии, при котором электрическая энергия кратковременного импульса преобразуется в тепловую внутри защитного элемента,
- режим восстановления после окончания импульса, когда варистор снова переходит в высокоомное состояние,
- аварийный тепловой режим при длительном перенапряжении или деградации варистора, когда внутренний расцепитель отключает поврежденную цепь,
- режим визуального контроля, позволяющий оценить работоспособность устройства по состоянию индикатора на лицевой панели.
Области применения
Ограничители перенапряжения DEKraft применяются для защиты силовой и электронной аппаратуры:
- вводно-распределительные устройства жилых, административных и промышленных объектов,
- главные и групповые электрические щиты напряжением 230/400 В,
- цепи питания систем автоматизации, управления и диспетчеризации,
- электроснабжение насосного, вентиляционного и компрессорного оборудования,
- системы освещения с электронными драйверами и импульсными источниками питания,
- щитовые линии с контакторами, реле, преобразователями частоты и программируемыми контроллерами,
- защита оборудования при грозовых и коммутационных перенапряжениях,
- каскадные схемы защиты совместно с устройствами других классов.
Таким образом, ограничитель перенапряжения DEKraft представляет собой быстродействующий модульный аппарат для снижения амплитуды импульсных перенапряжений в сетях 230/400 В. Варисторный принцип действия, разрядный ток до 20 кА по номинальному значению и до 40 кА по максимальному значению, уровень защиты до 1,5 кВ и монтаж на DIN-рейку 35 мм делают устройство удобным элементом многоступенчатой электрической защиты. Применение аппаратов снижает нагрузку на изоляцию и электронные компоненты при импульсных воздействиях. Компания «Олниса» поставляет ограничители перенапряжения DEKraft и другое промышленное электротехническое оборудование для комплектации распределительных систем. Поставка выполняется для задач промышленной эксплуатации, модернизации и оснащения электрических установок.
