Линейный сканер Datalogic QuickScan Lite QW2100 QW2120-BKK1S — USB-считывание длинных 1D-кодов

Длинный штрихкод предъявляет к оптике другую задачу, чем короткая товарная маркировка. Считывающая линия должна одновременно перекрывать всю последовательность штрихов, различить их ширину и сохранить стабильность распознавания даже при работе с вытянутой этикеткой. Datalogic QuickScan Lite QW2100 QW2120-BKK1S решает эту задачу посредством линейного имиджера с расширенной зоной захвата. Красная линия подсветки визуально показывает участок считывания, а электронная матрица преобразует различия отраженного света в цифровую последовательность. После декодирования информация передается через USB непосредственно в кассовую, складскую или учетную систему.

Технические характеристики

Рабочие параметры QuickScan Lite QW2100 рассчитаны на интенсивное распознавание одномерной маркировки. Ниже рассмотрим основные значения:

• бренд — Datalogic,
• категория — проводной ручной сканер штрихкодов,
• семейство — QuickScan Lite QW2100,
• исполнение — QW2120-BKK1S,
• интерфейс — USB,
• считывающая технология — линейный имиджер,
• поддерживаемая символика — стандартные одномерные коды и GS1 DataBar,
• максимальная скорость чтения — 400 сканирований в секунду,
• источник подсветки — красный светодиод 610–650 нм,
• минимальное разрешение кода — 0,102 мм, или 4 mil,
• минимальный контраст печати — около 25 %,
• дальность для штрихов 5 mil — примерно от 2,5 до 15 см,
• дальность для 7,5 mil — до 24 см,
• дальность для 10 mil — до 35 см,
• дальность для 13 mil — до 40 см,
• дальность для 20 mil — до 60 см,
• напряжение питания — 5 В DC,
• класс защиты корпуса — IP42,
• стойкость к многократным падениям — с высоты 1,5 м,
• рабочая температура — от 0 до +50 °C,
• масса — около 119–120 г,
• высота корпуса — около 170 мм,
• ширина — около 65 мм,
• глубина — около 70 мм,
• настольная подставка — STD-QW20-BK.

Особенности конструкции устройств

В Datalogic QuickScan Lite QW2100 QW2120-BKK1S отсутствует механически отклоняемый лазерный луч. Вместо него код освещается светодиодом, после чего линейный приемник регистрирует распределение отраженного света. Белые промежутки возвращают больше оптической энергии, темные штрихи — меньше. Электроника преобразует эту последовательность переходов в структуру конкретной символики. Такой способ особенно удобен при чтении широких кодов. Расширенная линия захвата позволяет охватить длинную маркировку без значительного удаления сканера от поверхности. Datalogic прямо ориентирует QW2100 на длинные и усеченные штрихкоды, встречающиеся на документах, счетах и маркировке электронных компонентов. После распознавания данные уходят через USB. Для прикладной программы результат может выглядеть как обычная последовательность символов, поэтому сканер легко включается в рабочее место, где уже используется программное поле для ввода кода. Технология Green Spot добавляет визуальное подтверждение успешного считывания. Оператор получает сигнал непосредственно в рабочей зоне и может переходить к следующей этикетке, не контролируя отдельный дисплей. Дополнительно используются световая и звуковая индикация. Корпус имеет массу около 119 г. Небольшой вес важен при сотнях однотипных операций в течение смены, поскольку нагрузка на кисть зависит не только от формы рукоятки, но и от массы устройства.

Области применения

QW2120-BKK1S подходит для процессов, где данные представлены преимущественно линейной символикой. Характерные варианты применения следующие:

• сканирование товарных штрихкодов,
• регистрация упаковок на складе,
• считывание маркировки комплектующих,
• обработка длинных кодов на документах,
• ввод номеров со счетов и квитанций,
• учет продукции на легком производстве,
• работа с GS1 DataBar,
• регистрация позиций в программе учета,
• идентификация коробов и транспортной тары,
• работа на кассовом рабочем месте,

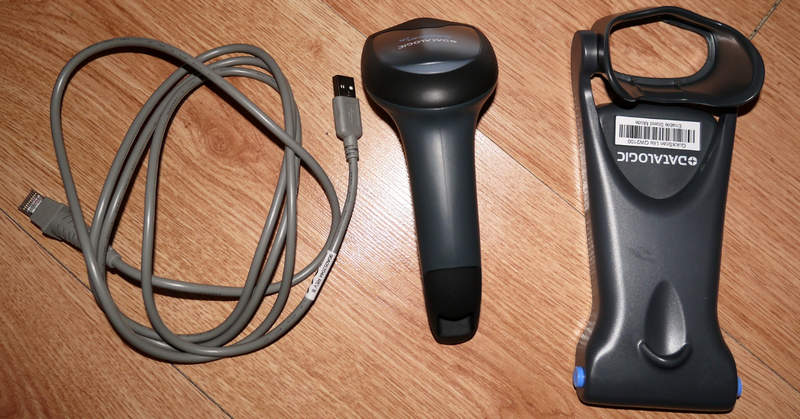

• настольное считывание с использованием комплектной подставки.

Компания «Олниса» поставляет оборудование автоматической идентификации, включая Datalogic QuickScan Lite QW2100 QW2120-BKK1S. Заказчикам доступны технические консультации по интерфейсу USB, типам поддерживаемых кодов, расстоянию считывания и комплектности оборудования. Компания также организует оперативную доставку по всей стране.

Преимущества

Практические свойства модели связаны с быстрым распознаванием длинной линейной маркировки и простой интеграцией через USB. К ключевым преимуществам относятся:

• скорость до 400 считываний в секунду,
• линейная имиджерная технология,
• разрешение до 4 mil,
• широкая зона чтения,
• работа с длинными одномерными кодами,
• поддержка GS1 DataBar,
• USB-подключение,
• Green Spot для подтверждения результата,
• настольная подставка в комплекте,
• кабель USB в комплекте,
• масса около 119 г,
• защита IP42,
• стойкость к падениям с высоты 1,5 м,
• дальность чтения кодов 20 mil до примерно 60 см,
• эргономичная форма для повторяющихся ручных операций.

Таким образом, Datalogic QuickScan Lite QW2100 QW2120-BKK1S выполняет преобразование печатной линейной маркировки в цифровые данные без механического сканирующего узла. Широкая световая линия перекрывает протяженный код, линейный сенсор фиксирует чередование штрихов, а декодер передает готовое значение через USB.
