Линейный сканер Datalogic QuickScan Lite QW2100 QW2170-BKK3S — считывание 1D-кодов через KBW и RS-232

Штрихкод становится полезным только после того, как чередование светлых и темных участков будет преобразовано в цифровую последовательность. Datalogic QuickScan Lite QW2100 QW2170-BKK3S выполняет эту операцию с помощью линейного имиджера: красная подсветка формирует хорошо различимую линию, отраженный свет воспринимается оптическим трактом, а электронная часть определяет ширину штрихов и декодирует записанные данные.

Технические характеристики

Рабочие параметры модели рассчитаны прежде всего на быстрое чтение линейных кодов различной физической ширины. Основные характеристики следующие:

• бренд — Datalogic,
• категория — ручной линейный сканер штрихкодов,
• семейство — QuickScan Lite QW2100,
• исполнение — QW2170-BKK3S,
• тип считывания — linear imager,
• поддерживаемые коды — стандартные одномерные 1D и GS1 DataBar,
• интерфейсы — RS-232 и Keyboard Wedge,
• кабель в комплекте — 90G001010,
• подставка — STD-QW20-BK,
• максимальная скорость чтения — 400 сканирований в секунду,
• источник подсветки — красный LED 610–650 нм,
• угол поля считывания — 56° ±2°,
• минимальное разрешение штрихкода — 0,102 мм, или 4 mil,
• минимальный контраст печати — 25 %,
• дальность для кода 5 mil — примерно 2,5–15 см,
• дальность для кода 10 mil — до 35 см,
• дальность для кода 13 mil — до 40 см,
• дальность для кода 20 mil — до 60 см,
• питание — 5 В DC ±0,5 В,
• типичный рабочий ток — менее 180 мА,
• степень защиты — IP42,
• устойчивость к падению — многократные падения с высоты 1,5 м на бетон,
• рабочая температура — от 0 до +50 °C,
• температура хранения — от −40 до +70 °C,
• допустимая освещенность — до 120 000 лк,
• габариты — 170 × 65 × 70 мм,
• масса — 119 г.

Особенности конструкции устройств

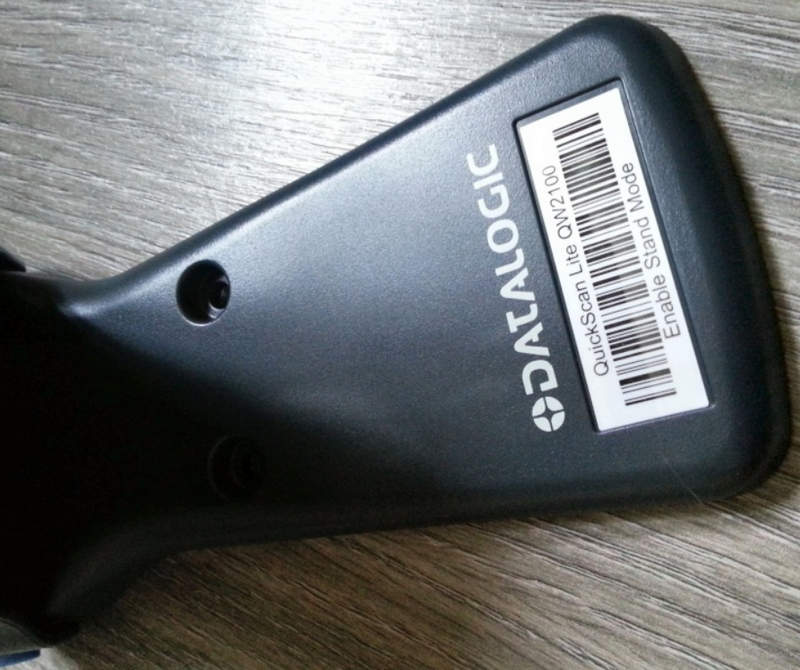

У Datalogic QuickScan QW2100 QW2170-BKK3S нет движущегося лазерного зеркала, которое механически строило бы линию сканирования. Красный светодиод освещает код, после чего линейный оптический приемник воспринимает изменение отражения от белых промежутков и темных штрихов. Полученный сигнал обрабатывается электроникой и преобразуется в символы. Широкое поле зрения 56° особенно полезно при работе с вытянутыми этикетками. Оператору не требуется чрезмерно увеличивать расстояние, чтобы вся последовательность штрихов оказалась внутри зоны чтения. Datalogic отдельно указывает QW2100 как решение для длинных и усеченных линейных кодов. После успешного распознавания устройство может передать результат несколькими способами. В режиме Keyboard Wedge полученные символы поступают в систему как клавиатурный ввод. Это удобно для программ, где курсор уже находится в нужном поле. Через RS-232 данные передаются последовательным протоколом, что позволяет интегрировать сканер с кассовым, учетным или специализированным промышленным оборудованием. О подтвержденном считывании оператор узнает сразу по нескольким каналам. Используются звуковой сигнал, светодиод и технология Datalogic Green Spot, формирующая визуальное подтверждение непосредственно в зоне работы.

Области применения

QuickScan Lite QW2100 применяется там, где информация нанесена преимущественно в виде линейных штрихкодов. Ниже рассмотрим характерные задачи:

• считывание товарных кодов на кассе,
• регистрация компонентов на производственном участке,
• обработка штрихкодов на документах,
• учет коробок и упаковок,
• сканирование длинных кодов на счетах и квитанциях,
• ввод идентификаторов в учетную программу,
• работа с GS1 DataBar,
• подключение к оборудованию через RS-232,
• передача данных как клавиатурного ввода,
• стационарное размещение на подставке при повторяющихся операциях.

Компания «Олниса» поставляет оборудование для автоматической идентификации, включая Datalogic QuickScan Lite QW2100 QW2170-BKK3S. Заказчикам доступны технические консультации по интерфейсам, поддерживаемым типам кодов, дальности считывания и особенностям подключения. Компания также организует оперативную доставку оборудования по всей стране.

Преимущества

Практические свойства QW2170-BKK3S связаны с широким линейным полем считывания и возможностью интеграции без USB. К ключевым преимуществам относятся:

• до 400 операций считывания в секунду,
• разрешение штрихов до 4 mil,
• поле зрения 56° ±2°,
• чтение длинных одномерных кодов,
• RS-232,
• Keyboard Wedge,
• кабель 90G001010 в комплекте,
• складная подставка STD-QW20-BK,
• Green Spot для визуального подтверждения,
• звуковая индикация,
• работа при освещенности до 120 000 лк,
• защита IP42,
• устойчивость к падениям с 1,5 м,
• масса всего 119 г,
• диапазон чтения кода 20 mil до 60 см.

Таким образом, Datalogic QuickScan Lite QW2100 QW2170-BKK3S превращает световой рисунок линейного штрихкода в цифровые данные со скоростью до 400 считываний в секунду. Широкий угол 56° помогает работать с протяженными кодами, а разрешение 4 mil позволяет распознавать сравнительно тонкие штрихи.
