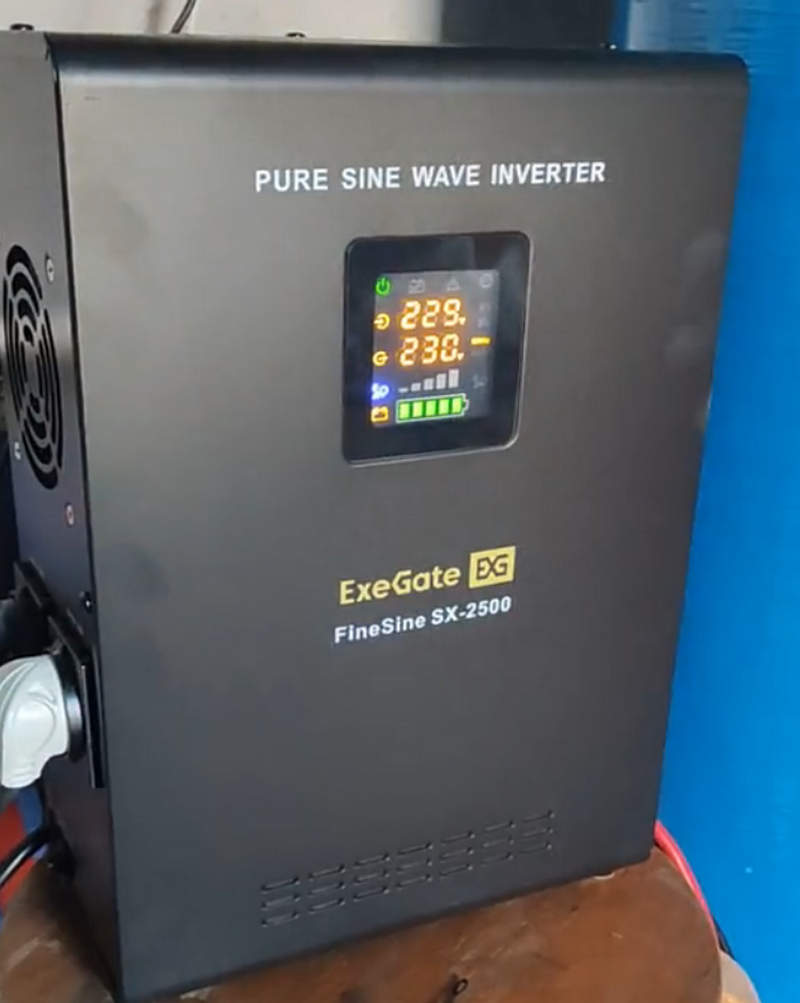

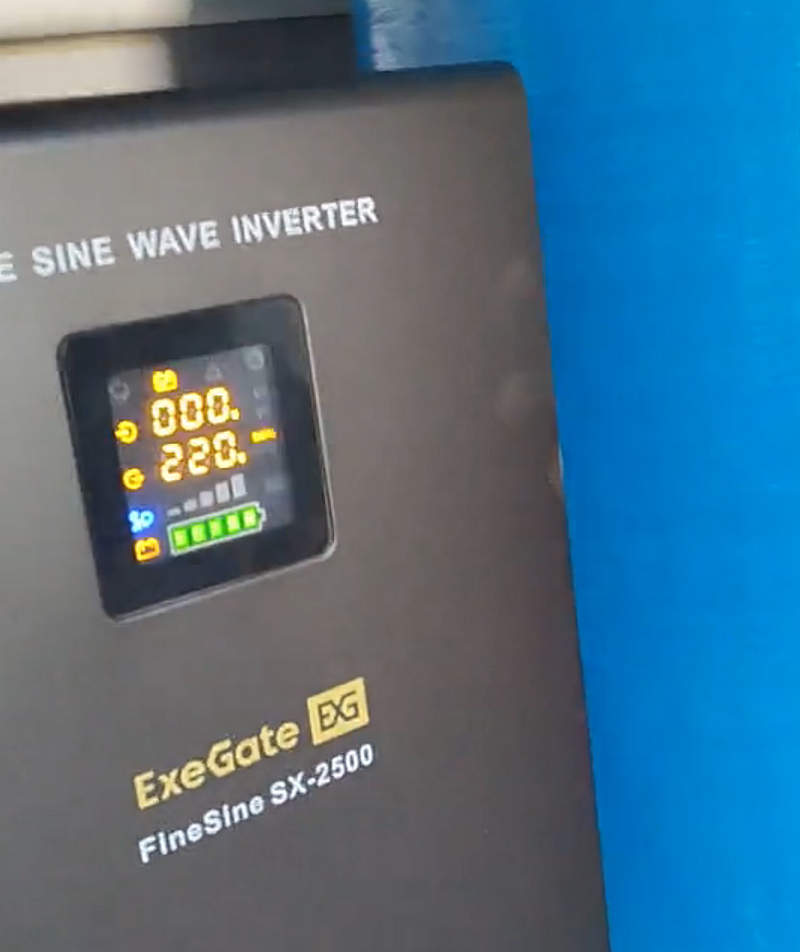

Источник бесперебойного питания ExeGate FineSine SX-2500 LCD EX296628 — синусоидальный резерв с аккумуляторным блоком 24 В

При исчезновении сетевого напряжения чувствительное оборудование должно получить питание без заметного нарушения формы переменного сигнала. ExeGate FineSine SX-2500.LCD.AVR.2SH EX296628 сочетает линейно-интерактивную схему, автоматическую коррекцию напряжения и инвертор с чистой синусоидой. Комплект дополнен двумя аккумуляторами ExeGate DT 12150 по 12 В и 150 А·ч, образующими батарейную систему с номинальным напряжением 24 В.

Технические характеристики

Работа FineSine SX-2500 определяется одновременно параметрами сетевого тракта, инвертора и внешнего аккумуляторного блока. Основные характеристики приведены ниже:

• бренд — ExeGate,
• категория — линейно-интерактивный источник бесперебойного питания,
• серия — FineSine,
• модель — SX-2500.LCD.AVR.2SH,
• номер изделия комплекта — EX296628,
• полная мощность — 2500 ВА,
• активная мощность — 1800 Вт,
• номинальное входное напряжение — 220 В,
• диапазон работы от сети — 140–275 В,
• входная частота — 45–65 Гц,
• выход инвертора — 220 В ±3 %,
• диапазон выхода AVR — 190–245 В,
• частота в автономном режиме — 50/60 Гц ±0,5 Гц,
• форма выходного напряжения — чистая синусоида,
• время переключения — не более 4 мс,
• КПД при работе от сети — более 95 %,
• тип трансформатора — тороидальный,
• автоматическая стабилизация AVR — предусмотрена,
• выходные розетки — 2 Schuko,
• номинальное напряжение аккумуляторной системы — 24 В,
• аккумуляторы — 2 × ExeGate DT 12150,
• напряжение одного аккумулятора — 12 В,
• емкость одного аккумулятора — 150 А·ч,
• зарядный ток — 10 или 20 А,
• холодный старт — предусмотрен,
• индикация — LCD,
• степень защиты — IP20,
• рабочая температура — от 0 до +40 °C,
• масса комплекта нетто — около 94,6 кг.

Особенности конструкции устройств

В сетевом режиме энергия проходит к нагрузке без постоянного участия аккумуляторов. Если входное напряжение отклоняется, но остается в пределах 140–275 В, система AVR изменяет его уровень и удерживает выход в диапазоне 190–245 В. Благодаря этому батареи не расходуют накопленный заряд при каждом умеренном провале сети. Полное исчезновение питания меняет путь энергии. Два аккумулятора по 12 В формируют 24-вольтовую батарейную цепь, после чего постоянное напряжение поступает на инвертор. Электронная силовая часть создает переменный сигнал 220 В с чистой синусоидальной формой. Переход занимает не более 4 мс, поэтому подключенное оборудование получает резерв практически сразу после нарушения сетевого режима. Два аккумулятора емкостью 150 А·ч при напряжении системы 24 В соответствуют теоретическому запасу примерно 3,6 кВт·ч. Фактическое время автономной работы будет меньше расчетного энергетического значения, поскольку зависит от мощности нагрузки, режима разряда, состояния батарей и потерь преобразования. Тороидальный трансформатор используется как часть силовой схемы. Такая геометрия магнитопровода снижает рассеяние магнитного поля и подходит для источников, где одновременно важны высокий КПД и работа с синусоидальным напряжением. ExeGate указывает для FineSine SX-2500 КПД выше 95 % в сетевом режиме.

Области применения

FineSine SX-2500 применяется там, где нагрузке требуется именно синусоидальное резервное питание. Ниже рассмотрим характерные варианты:

• автоматика отопительного котла,
• циркуляционные насосы,
• насосные станции небольшой мощности,
• контроллеры инженерных систем,
• телекоммуникационное оборудование,
• серверные и сетевые устройства,
• системы видеонаблюдения,
• рабочие станции,
• электронные блоки управления,
• оборудование с трансформаторными источниками питания,
• нагрузки с электродвигателями подходящей мощности,
• объекты, где требуется длительная автономия от внешнего батарейного блока.

Компания «Олниса» поставляет источники бесперебойного питания и промышленное оборудование, включая ExeGate FineSine SX-2500 LCD EX296628. Заказчикам доступны технические консультации по мощности нагрузки, параметрам аккумуляторной системы, выходному напряжению и режимам AVR. Компания также организует оперативную доставку оборудования по всей стране.

Преимущества

Свойства EX296628 определяются сочетанием мощного инвертора и аккумуляторного комплекта большой емкости. К ключевым преимуществам относятся:

• активная мощность до 1800 Вт,
• полная мощность 2500 ВА,
• чистая синусоида на выходе инвертора,
• две батареи 12 В 150 А·ч,
• аккумуляторная система 24 В,
• теоретический энергетический запас батарей около 3,6 кВт·ч,
• AVR без постоянного перехода на аккумуляторы,
• сетевой диапазон 140–275 В,
• переключение не более чем за 4 мс,
• КПД сетевого режима более 95 %,
• тороидальный трансформатор,
• две розетки Schuko,
• зарядный ток 10/20 А,
• возможность холодного запуска,
• LCD-индикация,
• защита от перегрузки и короткого замыкания,
• контроль перегрева,
• защита батарей от перезаряда и глубокого разряда.

Таким образом, ExeGate FineSine SX-2500.LCD.AVR.2SH EX296628 разделяет задачу резервирования на несколько этапов: AVR корректирует сетевые отклонения, аккумуляторы сохраняют энергетический запас, а инвертор при аварии формирует синусоидальные 220 В для подключенной нагрузки.
