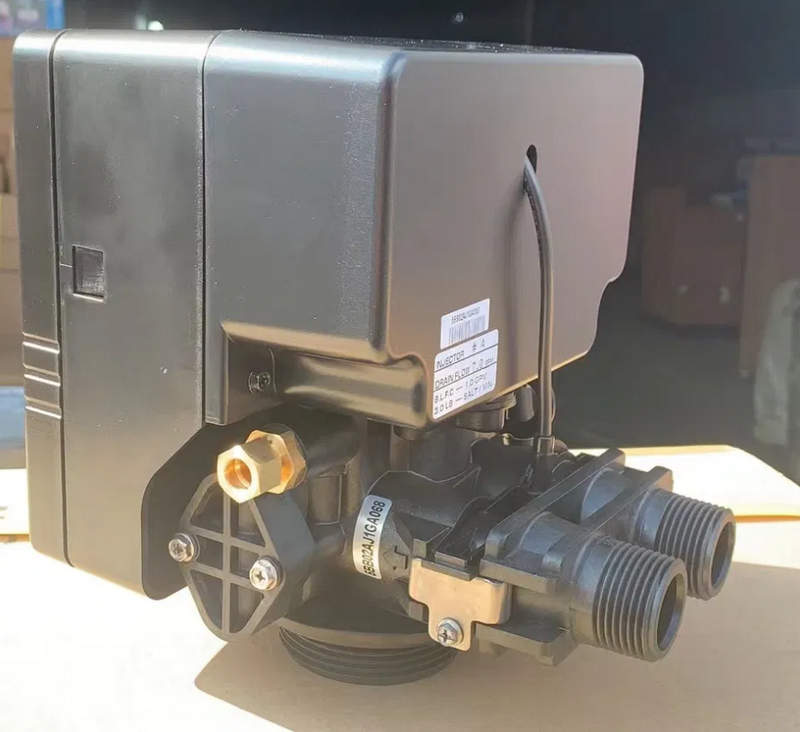

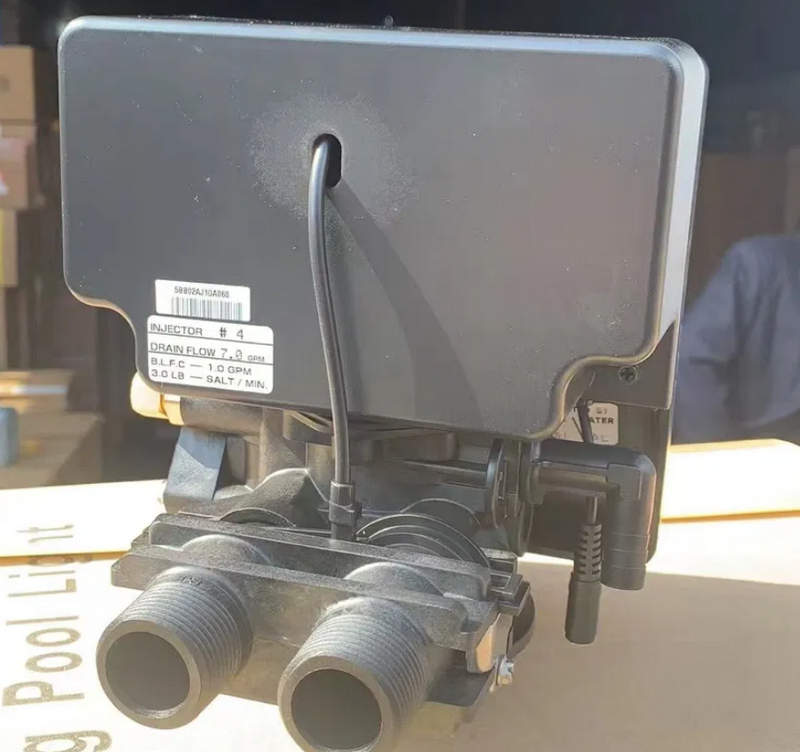

Управляющий клапан Fleck 5000 500006-002 — дозированная регенерация умягчителя по фактическому расходу воды
Ресурс ионообменной загрузки расходуется не по часам, а вместе с проходящей через нее водой. Поэтому для умягчителя важнее знать не продолжительность работы, а объем, который действительно прошел через колонну. Fleck 5000 500006-002 использует турбинный расходомер именно для этой задачи: вращение измерительного элемента превращает движение воды в информацию, по которой автоматика определяет момент следующего цикла восстановления загрузки. Выбранная версия относится к нисходящему умягчению и комплектуется инжектором №1, ограничителем линии рассола 0,50 GPM и американским блоком питания.
Технические характеристики
Гидравлика Fleck 5000 рассчитана одновременно на рабочую подачу воды и проведение последовательных стадий регенерации. К основным параметрам относятся:
- бренд — Fleck / Pentair,
- категория — управляющий клапан системы водоподготовки,
- модель — Fleck 5000,
- номер исполнения — 500006-002,
- назначение — умягчитель воды,
- направление регенерации — нисходящее,
- измерение расхода — турбинное,
- инжектор — №1,
- ограничитель линии рассола BLFC — 0,50 GPM,
- число программируемых стадий — 5,
- непрерывный расход при перепаде 15 psi — 21 GPM, или около 4,8 м³/ч,
- пиковый расход при перепаде 25 psi — 27 GPM, или около 6,1 м³/ч,
- максимальный поток обратной промывки — 17 GPM, или около 3,9 м³/ч,
- коэффициент Cv — 5,4,
- рабочее давление — от 20 до 125 psi, или примерно от 1,4 до 8,5 бар,
- гидростатическое испытательное давление — до 300 psi, или около 20 бар,
- температура воды — от +1 до +43 °C,
- входные и выходные соединения — 3/4", 1" либо 1 1/4" в зависимости от соединительного комплекта,
- дренажное подключение — 1/2" NPTF Quick-Connect,
- линия рассола — 3/8",
- посадочная резьба на баллон — 2,5"–8 NPSM,
- диаметр распределительной трубы — 3/4",
- материал корпуса — армированный волокном полимер.
Особенности конструкции устройств
Рабочий цикл Fleck 5000 500006-002 можно представить как изменение маршрута воды внутри одного корпуса. В штатном состоянии поток направляется через ионообменную загрузку, а турбина фиксирует фактически прошедший объем. По мере накопления расхода электроника приближается к рассчитанной точке регенерации. Когда ресурс загрузки требуется восстановить, клапан перестает работать как обычный распределитель. Поршень последовательно открывает другие внутренние каналы, переводя систему через отдельные стадии цикла. Вода начинает двигаться по траекториям, которые нужны не потребителю, а самому фильтрующему баллону. Обратная промывка разрыхляет слой смолы и удаляет накопившиеся механические загрязнения. На стадии забора рассола инжектор создает разрежение, благодаря которому солевой раствор втягивается из реагентной емкости. Ограничитель BLFC 0,50 GPM задает расход в соответствующей линии, чтобы процесс шел с рассчитанной интенсивностью. После последующих промывок слой возвращается в рабочее состояние. Именно поршневая схема делает Fleck 5000 многорежимным гидравлическим механизмом: один корпус поочередно соединяет вход, выход, баллон, дренаж и рассольную линию в разных комбинациях. Для модели предусмотрены пять циклов, а длительность отдельных стадий в версии с электронным управлением может задаваться в диапазоне до 199 минут. Корпус изготовлен из армированного полимера. Такой материал не требует металлической проточной оболочки и одновременно устойчив к контакту с водой и раствором соли. Клапан рассчитан на баллоны умягчителей диаметром приблизительно от 6 до 16 дюймов.
Области применения
Fleck 5000 500006-002 целесообразен там, где регенерацию требуется связывать с реальным водопотреблением. Ниже рассмотрим характерные варианты:
- умягчение воды в частном доме,
- система защиты бойлера от солей жесткости,
- водоподготовка перед нагревательным оборудованием,
- умягчитель для небольшой коммерческой системы,
- колонна с ионообменной смолой диаметром от 6 до 16 дюймов,
- система с автоматическим учетом прошедшего объема,
- установка с реагентной регенерацией хлоридом натрия,
- линия подготовки воды перед бытовой техникой,
- водоснабжение с периодически изменяющимся расходом,
- система, где регенерация по счетчику предпочтительнее запуска только по времени.
Компания «Олниса» поставляет оборудование для водоподготовки и промышленной автоматизации, включая Fleck 5000 500006-002. Заказчикам доступны технические консультации по расходу, типу регенерации, подключению, инжектору и параметрам рассольной линии. Компания также организует оперативную доставку оборудования по всей стране.
Преимущества
Практические свойства исполнения 500006-002 связаны прежде всего с тем, что управляющий цикл опирается на фактическое потребление воды. К ключевым преимуществам относятся:
- турбинный учет прошедшего объема,
- регенерация по реальной нагрузке на смолу,
- непрерывный поток до 21 GPM при перепаде 15 psi,
- пиковая пропускная способность до 27 GPM,
- обратная промывка до 17 GPM,
- пять стадий рабочего цикла,
- инжектор №1,
- BLFC 0,50 GPM,
- рабочее давление до 125 psi,
- полимерный корпус без коррозии металлической оболочки,
- возможность применения с баллонами до 16 дюймов,
- отдельные гидравлические маршруты для сервиса и регенерации,
- автоматический переход между стадиями,
- возможность регулировать продолжительность циклов,
- пригодность для систем умягчения с переменным потреблением воды.
Таким образом, Fleck 5000 500006-002 работает не просто как запорный элемент на горловине баллона. В обычном режиме он считает прошедшую воду и направляет ее через ионообменную загрузку, а при исчерпании заданного ресурса полностью меняет внутреннюю гидравлическую схему для восстановления смолы.
