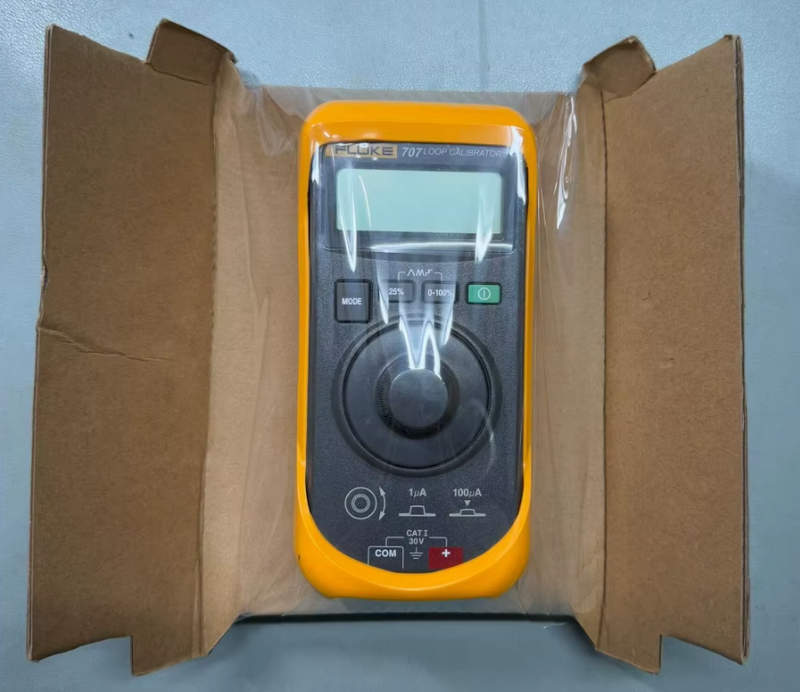

Калибратор токовой петли Fluke 707 1617262 — точная работа с сигналами 4–20 мА

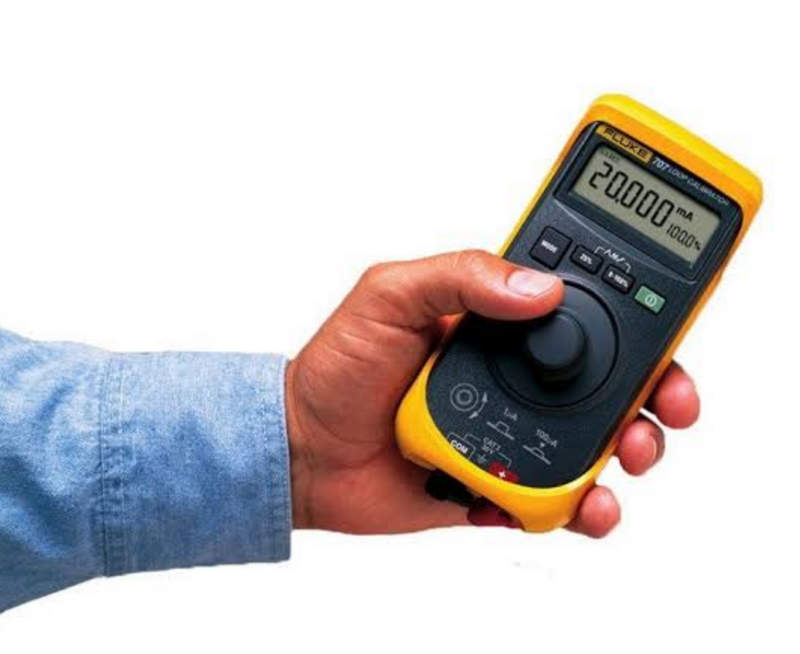

В промышленной автоматике значение технологического параметра часто передается не числом на экране и не напряжением, а током внутри замкнутой цепи. Для стандарта 4–20 мА нижняя граница соответствует начальному значению диапазона датчика, а верхняя — его максимальному уровню. Fluke 707 1617262 позволяет вмешаться в такую цепь контролируемым способом: измерить фактический ток, сформировать заданное значение либо имитировать работу передатчика. Прибор рассчитан на обслуживание токовых контуров непосредственно возле датчиков, преобразователей, исполнительных механизмов и шкафов автоматики. Поворотный регулятор Quick Click дает возможность изменять выходное значение одной рукой, а дисплей одновременно показывает ток в миллиамперах и его положение относительно заданного диапазона.

Технические характеристики

Возможности Fluke 707 охватывают три базовые операции с токовой петлей: измерение, генерацию и симуляцию. Основные параметры прибора приведены ниже:

• бренд — Fluke,
• категория — калибратор токовой петли,
• модель — Fluke 707,
• номер изделия — 1617262,
• диапазон измерения постоянного тока — от 0 до 24 мА,
• разрешение при работе с током — 0,001 мА,
• погрешность измерения тока — ±0,015 % показания + 2 младших разряда,
• диапазон генерации — 0–20 мА или 4–20 мА,
• погрешность генерации — ±0,015 % показания + 2 младших разряда,
• диапазон симуляции — 0–20 мА или 4–20 мА,
• допустимое внешнее напряжение при симуляции — от 12 до 30 В,
• встроенное питание токовой петли — 24 В,
• максимальная нагрузка при генерации — 1200 Ом,
• максимальная нагрузка в HART-режиме — 950 Ом при 20 мА,
• диапазон измерения постоянного напряжения — от 0 до 28 В,
• разрешение по напряжению — 1 мВ,
• максимальное допустимое напряжение — 30 В,
• рабочая температура — от −10 до +55 °C,
• температура хранения — от −30 до +60 °C,
• питание прибора — одна щелочная батарея 9 В,
• габариты — 152 × 70 × 41 мм,
• масса без защитного чехла — 224 г,
• масса с защитным чехлом — около 340 г.

Особенности конструкции устройств

Принцип работы Fluke 707 1617262 зависит от того, какую роль прибор получает внутри контура. В режиме измерения он включается в токовую цепь и определяет величину протекающего сигнала. При этом на дисплее можно наблюдать не только абсолютное значение в миллиамперах, но и процент диапазона. Для стандартной петли 4–20 мА это позволяет сразу увидеть, насколько далеко рабочая точка ушла от нуля или верхней границы. В режиме источника ситуация меняется: калибратор сам задает ток. Например, оператор может установить 4 мА, затем 8, 12, 16 и 20 мА и наблюдать реакцию контроллера либо индикатора. Для ускорения такой проверки предусмотрены шаги по 25 %. При диапазоне 4–20 мА они соответствуют характерным точкам, по которым удобно контролировать линейность всей измерительной цепочки. Режим симуляции нужен тогда, когда Fluke 707 должен временно занять место двухпроводного передатчика. Внешний источник петли подает напряжение, а калибратор регулирует потребляемый ток так, словно вместо него подключен реальный датчик. Благодаря этому можно проверить вход системы управления, не заставляя технологический преобразователь физически изменять измеряемую величину. Еще один рабочий сценарий связан со встроенным источником 24 В. Калибратор способен запитать двухпроводный передатчик и одновременно измерять его выходной ток.

Области применения

Fluke 707 применяется там, где состояние оборудования передается стандартным аналоговым токовым сигналом. Ниже рассмотрим характерные задачи:

• проверка датчиков давления с выходом 4–20 мА,
• испытание преобразователей температуры,
• контроль аналоговых входов ПЛК,
• проверка токовых входов распределенных систем управления,
• имитация сигнала технологического передатчика,
• контроль исполнительных клапанов,
• проверка позиционеров,
• диагностика обрывов и отклонений токовой петли,
• сравнение показаний локального датчика и контроллера,
• проверка нулевой и конечной точек диапазона,
• линейностный тест с шагами 25 %,
• подача питания на двухпроводный преобразователь во время проверки.

Компания «Олниса» поставляет измерительное и промышленное оборудование, включая калибратор Fluke 707 1617262. Заказчикам доступны технические консультации по диапазону 4–20 мА, режимам генерации и симуляции, встроенному питанию петли и электрическим характеристикам прибора. Компания также организует оперативную доставку оборудования по всей стране.

Преимущества

Функциональность Fluke 707 сосредоточена вокруг быстрой проверки аналогового контура без громоздкого комплекта вспомогательных приборов. К ключевым преимуществам относятся:

• разрешение по току 1 мкА,
• точность по току 0,015 %,
• измерение до 24 мА,
• генерация диапазонов 0–20 и 4–20 мА,
• симуляция двухпроводного передатчика,
• встроенное питание петли 24 В,
• измерение постоянного напряжения до 28 В,
• отображение миллиампер и процентов одновременно,
• ручная установка сигнала поворотным регулятором,
• быстрые шаги по 25 %,
• автоматическая ступенчатая последовательность,
• медленная рампа,
• быстрая рампа,
• нагрузочная способность до 1200 Ом,
• совместимость с HART-коммуникаторами через встроенное сопротивление,
• работа от одной батареи 9 В,
• масса прибора всего 224 г.

Таким образом, Fluke 707 1617262 позволяет рассматривать токовую петлю не как неделимый участок автоматики, а как последовательность отдельных функций: передатчик создает ток, линия переносит его, входной модуль интерпретирует значение, а исполнительное устройство реагирует на полученную команду. Калибратор может временно заменить один из этих элементов и тем самым показать, на каком участке возникает отклонение.
