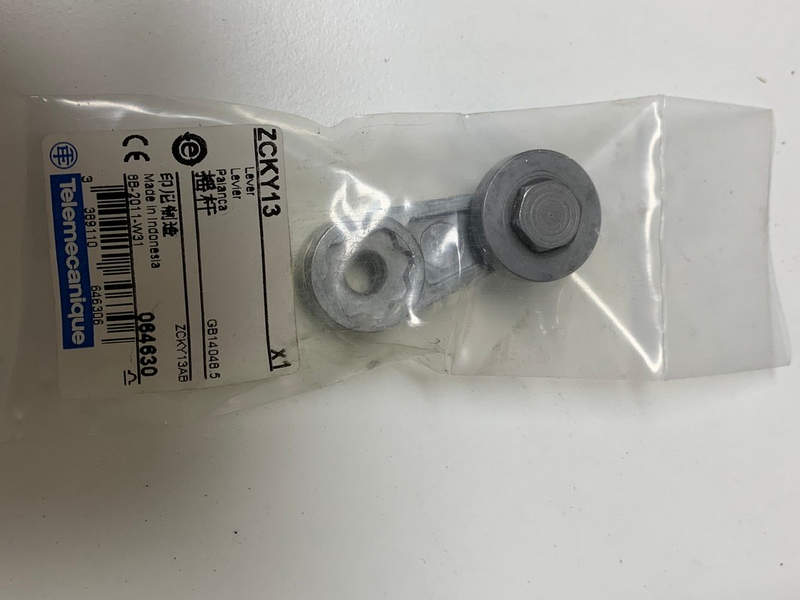

Стабильное позиционирование механизмов с рычагом ZCKY13
Концевые выключатели широко используются в автоматизированных системах управления для фиксирования положения подвижных элементов. Одним из ключевых компонентов таких устройств является исполнительный механизм — рычаг, который передаёт усилие от движущегося объекта к контактной группе. Одним из стандартных решений для промышленных концевиков является рычаг Telemecanique ZCKY13, отличающийся точностью, универсальностью и надёжностью в тяжёлых условиях эксплуатации.
Конструктивные особенности

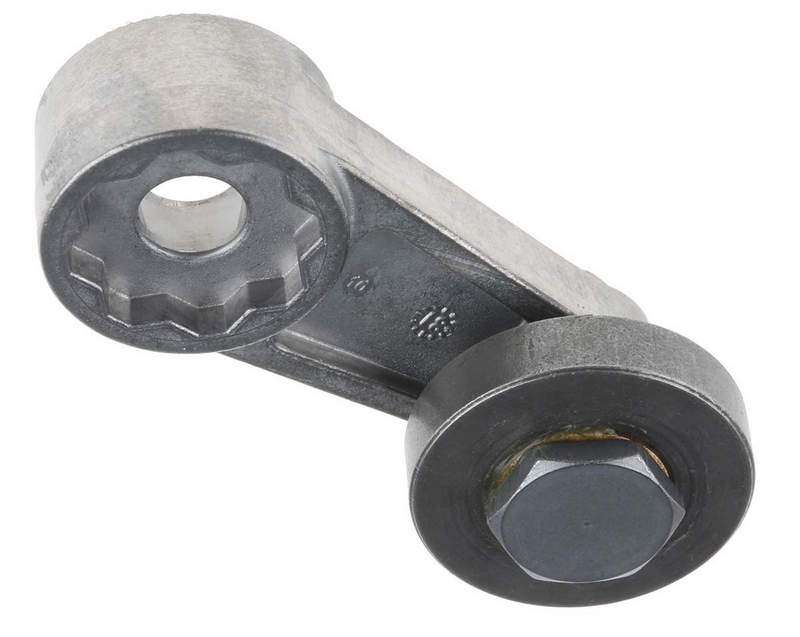

ZCKY13 представляет собой прямой рычаг с роликом, фиксируемый на оси привода выключателя. Важной конструктивной чертой является возможность позиционирования рычага на 360 с шагом 5, что позволяет адаптировать его к различным условиям установки. Характерные параметры конструкции включают:
- Тип исполнения: прямой рычаг с роликом;
- Диаметр ролика: 18 мм;
- Материал рычага: оцинкованная сталь;
- Материал ролика: термопласт (POM или аналог);
- Крепление: на резьбовой оси с фиксатором;
- Регулировка угла установки: да, круговая, с фиксацией.
Благодаря такой конструкции, ZCKY13 обеспечивает плавное и стабильное срабатывание, снижает износ подвижных деталей, а также исключает возможность самопроизвольного смещения при вибрации или резких ударах.
Совместимость и модульность
Рычаг спроектирован для полной совместимости с линейкой приводов Telemecanique, включая следующие модели:
- ZCKE05;
- ZCKE06;
- ZCKE07;
- ZCKD05;
- ZCKD07.
Благодаря универсальному интерфейсу крепления, ZCKY13 может использоваться как в стандартных, так и в усиленных версиях корпусов (IP65/IP67), а также в устройствах с фиксированным или пружинным возвратом.
Принцип действия
Суть работы рычага ZCKY13 заключается в следующем: подвижный объект, перемещаясь по заданной траектории, оказывает давление на ролик рычага. В момент достижения требуемого положения усилие передаётся на вал поворотного механизма, вызывая срабатывание контактной группы внутри выключателя. После прекращения давления возвратная пружина возвращает рычаг в исходное положение. Этот принцип обеспечивает:
- Высокую повторяемость срабатываний;
- Минимальное усилие активации;
- Компактность и универсальность монтажа;
- Надёжность при большом количестве циклов (до 30 млн механических операций, в зависимости от конфигурации).
Режимы и условия эксплуатации
Рычаг ZCKY13 допускает эксплуатацию в широком диапазоне условий:
- Температурный диапазон: от –25 до +70 C;
- Устойчивость к вибрациям: до 10 г (10–500 Гц);
- Допустимая скорость воздействия: от 0,01 до 1 м/с;
- Максимальное усилие активации: около 5 Н;
- Частота срабатываний: до 1200 операций/час.
Применение высококачественных материалов и точных допусков делает ZCKY13 пригодным для агрессивных условий: влажной среды, запылённости, вибрации, резких температурных перепадов.
Преимущества в сравнении с аналогами
Использование ZCKY13 позволяет производителям машин и операторским службам получить целый ряд преимуществ:
- Повышенная точность позиционирования — особенно актуальна при работе с деликатными приводами или в механизмах с минимальным лифтом;
- Быстрая замена и настройка — за счёт простой геометрии и точной посадки;
- Широкая совместимость — подходит ко многим корпусам выключателей Telemecanique;
- Длительный срок службы — механическая надёжность подтверждена многолетним применением в промышленности;
- Устойчивость к агрессивной среде — антикоррозийное исполнение и герметизация подвижных узлов исключают выход из строя при стандартных нагрузках.
Монтаж и техническое обслуживание
Монтаж рычага осуществляется с помощью винтового крепления на ось вращения привода. Перед установкой важно:
- Проверить соответствие модели рычага типу привода;
- Убедиться в отсутствии механических повреждений;
- Установить рычаг в нужное положение с точностью до 5;
- Зафиксировать с помощью контргайки или стопорного винта.
Техническое обслуживание сводится к периодической очистке от загрязнений и проверке износа ролика. При необходимости ролик можно заменить или заменить весь рычаг на новый модуль.
Таким образом, рычаг ZCKY13 — это не просто механическая деталь, а важнейшее звено в цепи контроля положения. Его точность, надёжность и совместимость делают его незаменимым элементом в системах, где важно чёткое срабатывание, устойчивость к износу и высокая степень модульности. Выбирая этот компонент, проектировщики получают надёжное решение с проверенной эффективностью, а технический персонал — простоту в обслуживании и долгий срок службы оборудования.
