Ротор (якорь) Makita 516653-0 — восстановление мощности циркулярной пилы без замены инструмента

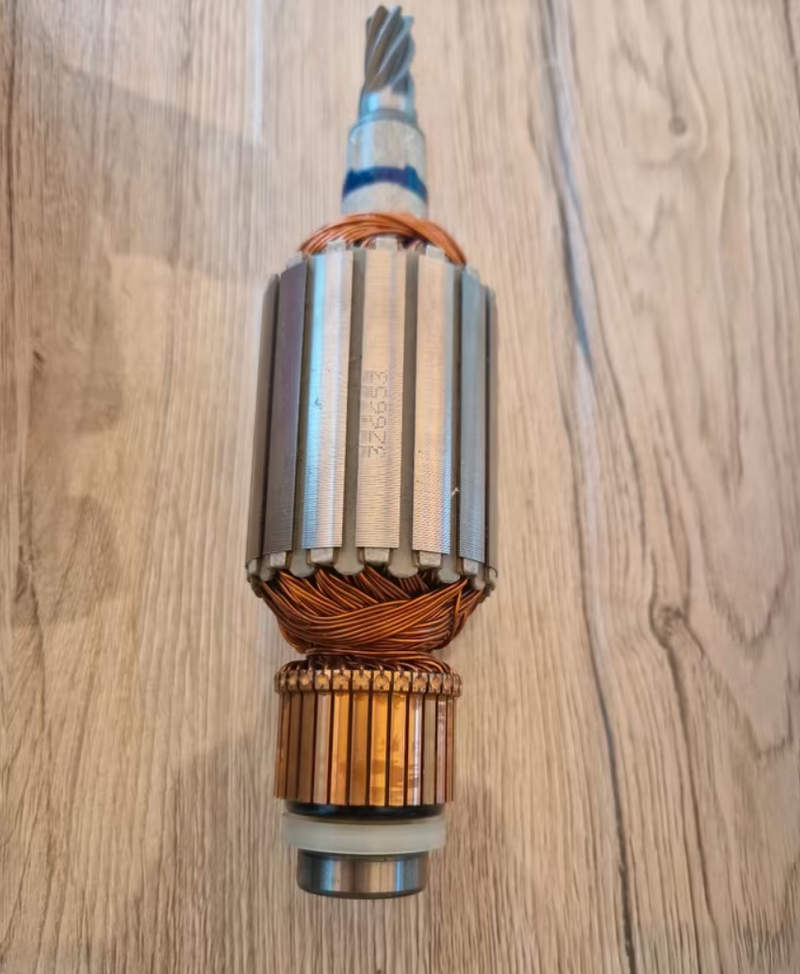

В конструкции любой электрической пилы центральное место занимает электродвигатель, обеспечивающий вращение режущего диска. Его основным рабочим элементом является якорь — подвижная часть, преобразующая электрическую энергию в механическую. Ротор Makita 516653-0 представляет собой фирменный якорь, применяемый в циркулярных пилах Makita и предназначенный для точной замены изношенного узла при ремонте.

Технические характеристики

В роторе Makita 516653-0 реализован целый комплекс инженерных решений, обеспечивающих его устойчивую работу в условиях повышенных нагрузок. Важные характеристики включают:

• Диаметр коллектора: около 28 мм;
• Общая длина ротора: порядка 160–170 мм;
• Количество ламелей коллектора: 24;
• Напряжение питания: 220–230 В переменного тока (в составе инструмента);

• Частота вращения в режиме холостого хода: до 5500–6000 об/мин (в составе циркулярной пилы);
• Обмотка ротора: медная, с термостойкой изоляцией;
• Установочные шлицы и геометрия вала: соответствуют посадочным местам штатного ротора;
• Балансировка: заводская динамическая, с компенсацией биений;
• Подшипники: шариковые, закрытого типа (как правило, 608ZZ или аналогичные, по концам вала);
• Масса узла: около 500–700 г.

Эти параметры обеспечивают полную совместимость с оригинальной конструкцией инструмента и гарантируют восстановление производительности на штатный уровень.

Конструкция и принцип работы

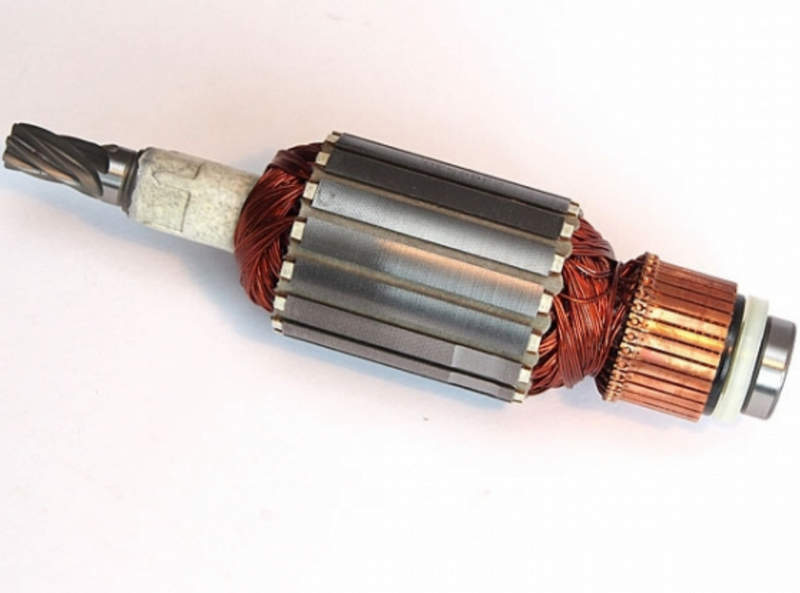

Конструктивно ротор состоит из следующих ключевых компонентов:

• Вал из закалённой стали с проточками и посадочными зонами;
• Сердечник из листовой электротехнической стали, набранный в виде пакета;
• Медные обмотки, намотанные в пазах сердечника по схеме последовательного возбуждения;
• Коммутатор (коллектор), связанный с обмотками и обеспечивающий контакт с щётками;
• Защитный лаковый слой на обмотке;
• Прецизионно установленные подшипники на концах вала.

Принцип работы основан на взаимодействии магнитного поля статора и тока, протекающего по обмотке ротора. При подаче питания на статор и ротор возникает вращающее усилие, приводящее вал во вращение. Через редуктор и диск эта энергия передаётся на распиловку материала. Коммутатор обеспечивает постоянное переключение направления тока в обмотках, поддерживая непрерывное вращение.

Режимы и условия эксплуатации

При эксплуатации циркулярной пилы с данным ротором важно учитывать допустимые режимы нагрузки, чтобы избежать перегрева или преждевременного износа. Ключевые рекомендации:

• Продолжительность непрерывной работы — не более 15–20 минут при интенсивной нагрузке, с последующим охлаждением;
• Допустимая температура нагрева корпуса — до 90 C (внутренние компоненты не должны превышать термостойкий предел изоляции);
• Работа только с острозаточенным диском — снижение сопротивления улучшает КПД и снижает нагрев;
• Использование оригинальных или рекомендованных производителем щёток для корректной коммутации тока;
• Избегание пусков под нагрузкой — старт должен происходить на холостом ходу;
• Регулярная чистка вентиляционных отверстий — предотвращение накопления древесной пыли.

Нарушение этих режимов может привести к межвитковому замыканию, эрозии коллектора, перегреву подшипников и необходимости полной замены ротора.

Особенности ремонта и замены

Процесс замены ротора требует частичной разборки корпуса пилы и демонтажа кожуха двигателя. После снятия щёток, задней крышки и отвинчивания креплений, вал аккуратно извлекается. При установке нового ротора Makita 516653-0 необходимо:

• Проверить состояние подшипников (если они не входят в комплект — установить новые);
• Очистить статор от остатков графита и пыли;
• Проверить зазор между статором и ротором;
• Установить щётки с минимальным износом;
• Убедиться в отсутствии перекосов при сборке.

После сборки важно провести тестирование на холостом ходу — ротор должен вращаться равномерно, без вибраций, с плавным звуком и без искрения из-под щёток. Если наблюдается повышенный шум — возможен дефект подшипника или дисбаланс.

Преимущества оригинального ротора Makita 516653-0

Роторы от производителя обладают рядом ощутимых преимуществ по сравнению с неоригинальными заменителями:

• Заводская балансировка и точная геометрия;
• Высококачественная медь в обмотках;
• Термостойкий лаковый слой;
• Стабильный коллектор из сплава с минимальной эрозией;
• Продолжительный ресурс — до 500 часов работы при корректной эксплуатации;
• Полная совместимость с посадочными местами и электроцепями инструмента;
• Отсутствие необходимости доработки при установке.

Использование подделок или универсальных роторов часто приводит к нестабильной работе, чрезмерному нагреву, быстрому износу щёток и даже повреждению статора.

Применение в составе инструмента

Якорь 516653-0 чаще всего применяется в профессиональных циркулярных пилах Makita среднего класса — как в сетевых, так и в некоторых аккумуляторных моделях. Он обеспечивает стабильную подачу мощности на диск и позволяет выполнять пропилы в древесине, фанере, ДСП и других материалах. Его устойчивость к динамическим нагрузкам делает его пригодным для резов с сопротивлением, например, при влажной или плотной древесине. В восстановленных инструментах с этим ротором сохраняются заводские параметры точности реза, скорости вращения и плавности пуска, при этом сохраняется совместимость с защитными и блокировочными механизмами корпуса пилы.

В целом, ротор Makita 516653-0 представляет собой высокотехнологичный узел, играющий критически важную роль в электромеханике циркулярной пилы. Его качество напрямую определяет производительность, ресурс и безопасность инструмента. При ремонте важно использовать исключительно оригинальные запасные части, чтобы обеспечить соответствие техническим требованиям и избежать повторных сбоев.
