Решение для тяжёлых условий эксплуатации: розетка ITT серии NLS-E-GN-S120-M40A

Современные промышленные системы предъявляют высокие требования к электрическим соединениям — от механической прочности до устойчивости к агрессивным средам. Именно в таких условиях раскрывается потенциал розетки ITT Corporation модели NLS-E-GN-S120-M40A — герметичного, прочного и надёжного соединительного элемента, предназначенного для использования в условиях высокой вибрации, пыли, влаги и перепадов температур. Эта модель отличается зелёным цветом корпуса и фланцевым способом крепления, что может иметь значение для цветовой кодировки или стандартов объекта.

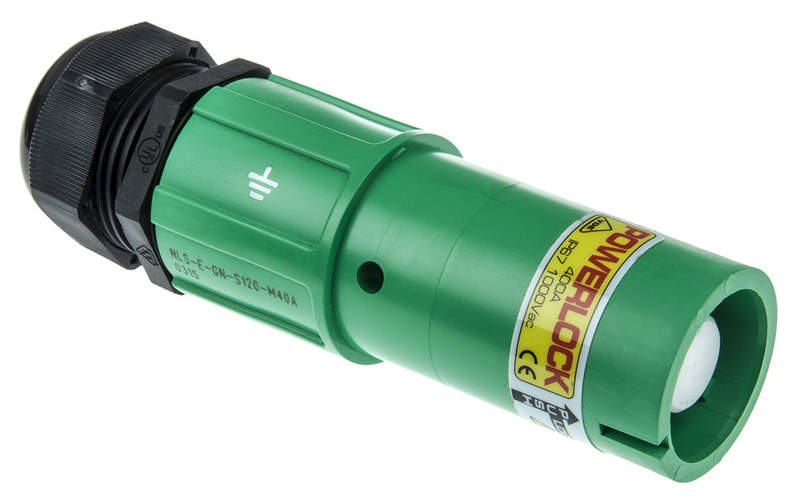

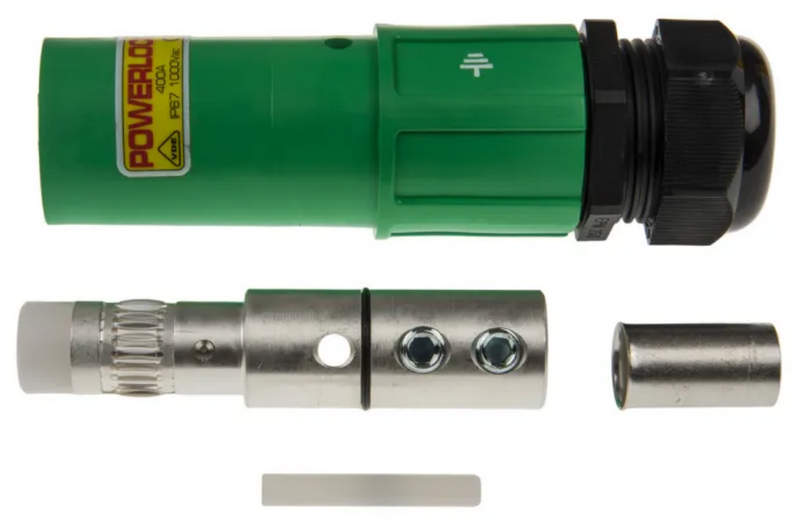

Конструктивные особенности

Корпус розетки изготовлен из анодированного алюминия или композитного материала (в зависимости от конфигурации), обеспечивающего защиту от коррозии, УФ-излучения и механических повреждений. Герметизация выполняется с помощью уплотнительного кольца, встроенного в фланец, и резьбового соединения с фиксирующим замком. Основные конструктивные элементы:

• Корпус зелёного цвета, соответствующий маркировке GN;
• Кольцевое уплотнение для защиты от влаги (IP67 в соединённом состоянии);
• Резьба под кабельный ввод M40 с возможностью установки гермоввода или PG-гайки;
• Байонетный или винтовой замок соединения — в зависимости от исполнения;
• Контактная группа с пайкой, обжимом или винтовыми зажимами;
• Кодирующая вставка, исключающая неправильное подключение.

Электрические характеристики

Эта модель относится к серии соединителей, рассчитанных на работу в цепях низкого и среднего напряжения. Точные параметры могут варьироваться в зависимости от конфигурации контактов и сечения проводника. Типичные значения:

• Номинальное напряжение — до 600 В AC/DC;
• Номинальный ток — 10...25 А (в зависимости от контактной группы);
• Количество контактов — 4, 7, 10, 12 или более;
• Электрическое сопротивление изоляции — не менее 5000 МОм при 500 В;
• Диэлектрическая прочность — до 2000 В переменного напряжения.

Контакты изготавливаются из латуни или медного сплава с гальваническим покрытием (обычно золото или олово), что обеспечивает стабильную проводимость и защиту от окисления.

Механические параметры и устойчивость

Модель NLS-E-GN-S120-M40A рассчитана на эксплуатацию в тяжёлых механических условиях. Конструкция защищена от вибрации, ударов, многократных циклов соединения и разъединения. Основные механические показатели:

• Количество циклов соединения — не менее 500;
• Рабочая температура — от -55 до +125 C;
• Степень защиты — IP67 (в закрытом состоянии);
• Устойчивость к соляному туману — до 96 ч;
• Защита от УФ-излучения и коррозии в морской атмосфере.

Крепление фланцевое, с четырьмя отверстиями под винты, что обеспечивает надёжную фиксацию к корпусу или панели.

Принцип работы и режимы эксплуатации

Принцип работы розетки заключается в обеспечении герметичного электрического контакта между двумя ответными частями соединения. В соединённом состоянии пружинящие контакты прижимаются друг к другу, а герметизирующее кольцо защищает стык от влаги и пыли. При разъединении размыкается электрическая цепь, исключая пробой или короткое замыкание. Возможные режимы эксплуатации:

• Постоянное подключение под напряжением;
• Периодическое соединение-разъединение (обслуживание, переустановка);
• Работа в условиях вибрации и пыли;
• Использование в паре с вилкой с байонетным или резьбовым механизмом фиксации.

Может применяться для линий управления, сигнальных цепей, систем питания и передачи данных, включая интерфейсы CAN, RS-485, Ethernet (в экранированных модификациях).

Преимущества модели NLS-E-GN-S120-M40A

Использование этой розетки даёт ряд технических и эксплуатационных преимуществ:

• Повышенная надёжность контакта даже при вибрации и запылённости;
• Устойчивость к перепадам температур и воздействию агрессивной среды;
• Удобство монтажа за счёт фланцевого крепления и стандартной резьбы M40;
• Возможность цветовой кодировки соединений (зелёный корпус);
• Снижение вероятности ошибки подключения за счёт механического кодирования;
• Защита оборудования от влаги и пыли — IP67;
• Подходит для монтажа как внутри шкафов, так и на внешних поверхностях оборудования.

Таким образом, розетка ITT NLS-E-GN-S120-M40A — это надёжное решение для построения устойчивых и герметичных соединений в промышленных системах. Благодаря фланцевому креплению, высокой степени защиты и универсальности конфигурации, она находит применение в самых различных отраслях, где важны прочность, стабильность сигнала и защита от внешних воздействий. Цветовое исполнение зелёного цвета делает её удобной для маркировки по типу соединения или по технологическим зонам. Надёжность, продуманная конструкция и адаптируемость под задачи заказчика делают эту модель важным элементом в арсенале инженеров и проектировщиков.
