Промышленный стандарт ITT: разъём NLS-1-BN-S120-M40A в наличии

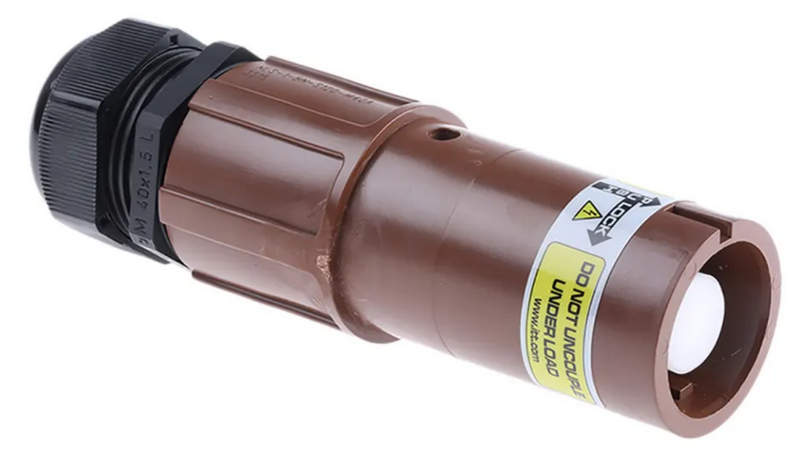

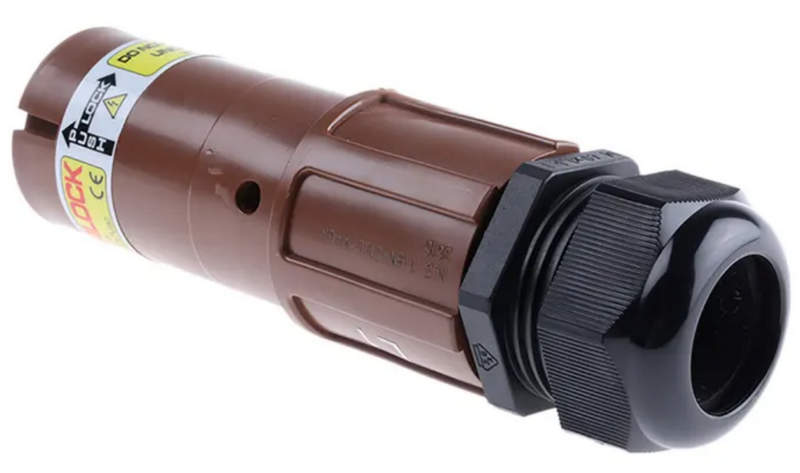

В условиях, где надежность контакта критична, а окружающая среда требует повышенной защиты, промышленная розетка ITT Corporation NLS-1-BN-S120-M40A КОР становится оптимальным выбором. Это компонент, предназначенный для обеспечения герметичного, стойкого к вибрациям и коррозии электрического соединения в сложных промышленных и военных применениях. Благодаря качественным материалам и продуманной конструкции, розетка уверенно используется в аэрокосмической отрасли, на объектах нефтегазового комплекса, железнодорожных системах и в энергетике.

Технические характеристики

Полное описание параметров розетки позволяет понять её уровень надёжности и степень совместимости с другими компонентами:

• Тип изделия: розетка панельного исполнения;
• Серия: NLS (MIL‐DTL‐5015 совместимая);
• Количество контактов: 1 силовой контакт;
• Тип контакта: гнездовой (BN — receptacle socket);
• Номинальный ток: до 120 А;

• Номинальное напряжение: до 1000 В AC/DC;
• Диаметр кабельного ввода: резьба M40 × 1,5;
• Корпус: алюминиевый сплав с антикоррозийным покрытием (KOR — коррозионностойкое исполнение);
• Крепление: при помощи фланца (панельный монтаж);
• Температурный диапазон: от -55C до +125C;
• Класс защиты: IP67 при сопряжении;
• Соответствие стандартам: MIL-DTL-5015, VG95234 (по исполнению и совместимости);
• Тип изолятора: высокотемпературный термореактивный материал;
• Материал контактов: медный сплав с серебряным покрытием;
• Тип соединения: байонетное (quarter-turn bayonet coupling).

Особенности конструкции и принцип работы

Розетка NLS-1-BN-S120-M40A относится к классу силовых одноконтактных соединителей, предназначенных для передачи большого тока при ограниченных габаритах. Байонетная система фиксации гарантирует быстрое и надёжное соединение даже в условиях ограниченного доступа или вибраций. Это особенно важно в мобильных и ответственных системах. Корпус розетки выполнен из прочного алюминиевого сплава с анодированным покрытием, обеспечивающим защиту от агрессивных сред и соляного тумана. Дополнительное покрытие, обозначенное как «КОР», увеличивает стойкость к коррозии в морском и тропическом климате. Изолятор внутри корпуса удерживает гнездовой контакт, выполненный из сплава с высоким уровнем электропроводности. За счёт серебряного покрытия минимизируются потери и сопротивление, что особенно важно при высоких токах. Конструкция розетки допускает использование проводов большого сечения, закрепляемых через опрессовку или пайку, в зависимости от исполнения задней части корпуса.

Режимы работы и совместимость

Розетка может применяться как в переменном, так и в постоянном токе, при напряжении до 1000 В и токах до 120 А. При этом соединение должно быть правильно вентилируемо или размещено в условиях, не допускающих перегрева. Допускается кратковременная перегрузка при соблюдении требований по отводу тепла. Взаимодействие с ответной частью (вилкой соответствующей серии) обеспечивается через стандартный байонетный механизм. Такое соединение исключает ослабление контакта при вибрациях и позволяет производить быстрое подключение без использования инструмента. Дополнительно, розетка совместима с большинством соединителей серий MIL-DTL-5015 и VG95234, что даёт инженеру свободу выбора ответных частей и облегчает проектирование и модернизацию уже существующих систем.

Области применения

Благодаря высокой стойкости к механическим и климатическим воздействиям, розетка NLS-1-BN-S120-M40A применяется в системах, где надёжность и токовая нагрузка выходят на первый план:

• Силовые цепи в военной технике (бронетехника, РЭБ, спецтехника);
• Аэродромное и наземное оборудование для самолётов и вертолётов;
• Промышленные приводы и высокомощные электродвигатели;
• Мобильные энергосистемы (дизель-генераторы, ИБП, распределительные шкафы);
• Железнодорожные системы и локомотивы;
• Нефтегазовое оборудование (взрывозащищённые зоны, морские платформы).

Преимущества и конкурентные отличия

Розетка ITT Corporation данной серии отличается рядом технических и эксплуатационных преимуществ:

• Возможность длительной работы при высоких токах без перегрева;
• Быстросъёмное соединение с системой байонетной фиксации;
• Устойчивость к вибрациям, пыли, влаге и агрессивным средам;
• Унифицированный стандарт MIL-DTL-5015 — совместимость с другими брендами;
• Прочное коррозионностойкое покрытие корпуса, соответствующее условиям КОР;
• Надёжный контакт с минимальным сопротивлением благодаря серебряному покрытию;
• Простота монтажа и высокая ремонтопригодность;
• Поддержка кабелей большого сечения и высокотоковых нагрузок;
• Широкий выбор модификаций и аксессуаров (заглушки, кожухи, кабельные вводы);
• Подходит для применения в ответственных системах, где отказ недопустим.

Таким образом, промышленная розетка ITT Corporation NLS-1-BN-S120-M40A КОР — это компонент, в котором сочетаются прочность, токовая нагрузка и высокая степень защиты от внешних воздействий. Она надёжно служит в составе тяжёлых систем, где требуется устойчивость к агрессивной среде, вибрациям и экстремальным температурам. Благодаря своей конструкции, совместимости и механической стойкости, она стала стандартом в энергетических, транспортных и оборонных проектах. При подборе компонентов через компанию «Олниса» возможна консультация по совместимости, аналогам и поставкам с минимальными сроками по всей территории страны.
