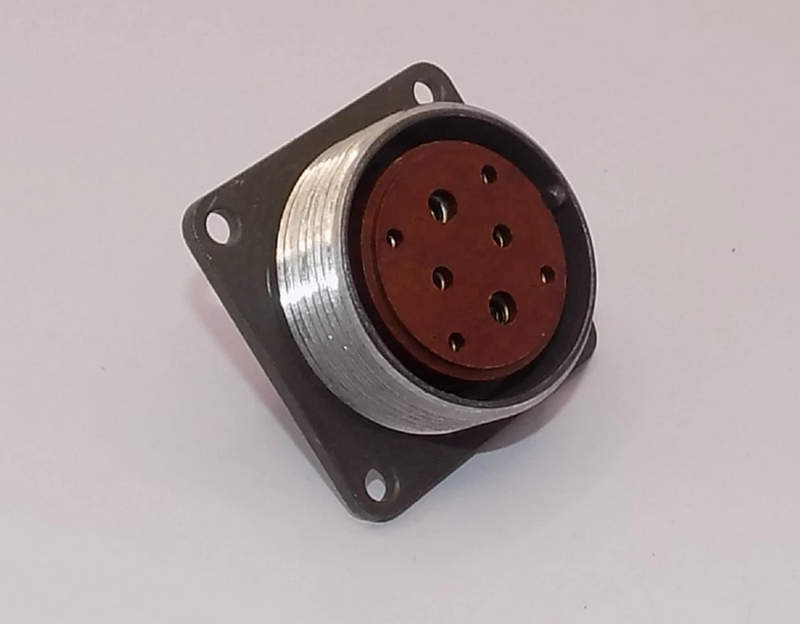

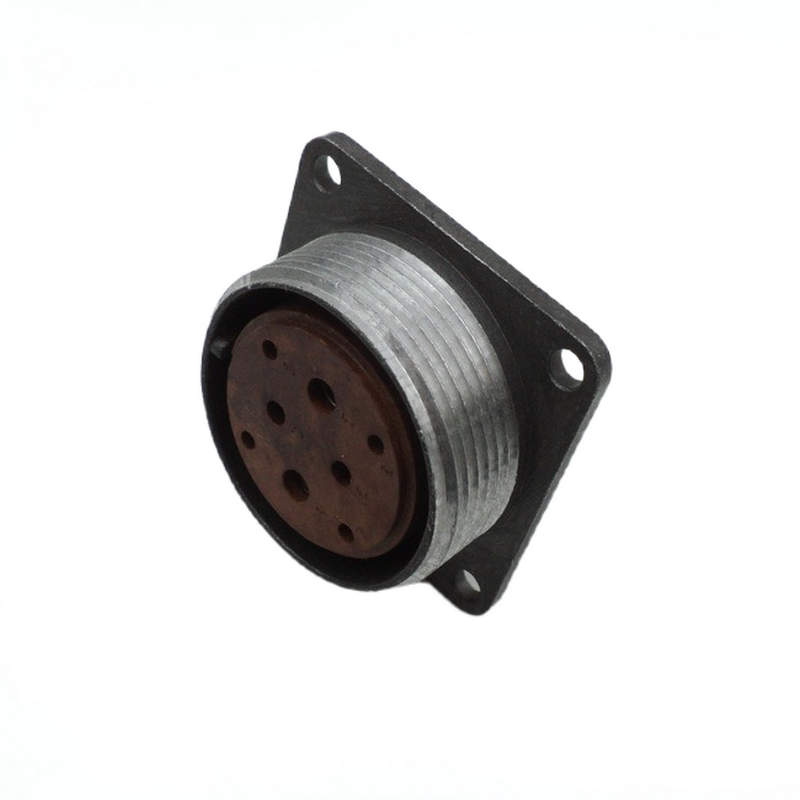

Проверенное решение для тяжёлых условий — 2РМДТ30Б8Г7В1В

Розетки типа 2РМДТ30Б8Г7В1В относятся к семейству многоконтактных герметичных соединителей цилиндрической формы, разработанных для применения в условиях повышенной вибрации, пыли, влаги и других неблагоприятных внешних факторов. Эти соединители применяются в военной, авиационной, железнодорожной и промышленной автоматике, где необходимы надежные и герметичные электрические соединения в ограниченном пространстве.

Основные технические характеристики

Розетка 2РМДТ30Б8Г7В1В обладает следующими параметрами:

• Тип корпуса: цилиндрический, с байонетным (шлицевым) соединением;
• Климатическое исполнение: «У» или «В» по ГОСТ (в зависимости от варианта поставки), температурный диапазон от –60 до +85 С;
• Размер корпусной группы: 30, что означает увеличенный габарит, предназначенный для размещения большего количества контактов;

• Контактная группа: 8Г7 — 8 контактов, тип Г (гнездовой), расположение 7 (согласно конкретной схеме разводки);
• Тип фиксации: байонетная муфта с фиксатором;
• Вид розетки: врезная (Т — технологическая, монтируемая в панель);
• Степень защиты: IP67 (в сборе с ответной частью), благодаря наличию герметичных уплотнителей;
• Материал корпуса: алюминиевый сплав с гальваническим покрытием;
• Покрытие контактов: серебро или золото (зависит от партии);
• Номинальный ток: до 10 А на каждый контакт;
• Номинальное напряжение: до 850 В (постоянного тока), 500 В (переменного тока);
• Сопротивление изоляции: не менее 5000 МОм при нормальных условиях;
• Механическая износостойкость: не менее 500 циклов соединения-разъединения.

Особенности конструкции и сборки

Розетка 2РМДТ30Б8Г7В1В разработана с учётом условий эксплуатации в составе сложных электротехнических или радиоэлектронных систем. Её байонетный механизм обеспечивает быстрое и надёжное соединение с ответной вилкой. Внутренние гнездовые контакты размещаются в изоляторе, выполненном из термостойкого полимера, устойчивого к агрессивным средам. Корпус розетки может быть окрашен в защитный цвет (чёрный, зелёный или серый), в зависимости от исполнения и требований заказчика. Наружная резьба и наличие шпонки гарантируют корректную стыковку только с совместимым разъёмом, исключая ошибки при монтаже. Для фиксации на панели врезного типа розетка оснащается гайкой и уплотнительным кольцом, обеспечивающим герметичность монтажного узла.

Режимы эксплуатации и электрические принципы работы

Розетка работает по классическому принципу пассивного электромеханического соединения. При подсоединении ответной части происходит контакт гнёздовых и штырьковых элементов, после чего соединение фиксируется байонетным замком, обеспечивая:

• стабильный контакт с низким переходным сопротивлением;
• отсутствие вибрационных потерь и искрения;
• герметичность узла;
• защиту от случайного рассоединения.

Розетка предназначена для работы как с постоянным, так и переменным током. Возможна передача как сигнальных, так и силовых цепей (в пределах допустимого тока и напряжения). При групповой прокладке проводов в составе жгутов важно учитывать правила экранирования и минимизации помех. Допустимая частота коммутации не регламентирована, поскольку устройство не содержит подвижных электрических компонентов (в отличие от реле или контакторов).

Преимущества модели

Ниже перечислены основные преимущества данной модели:

• Надёжность и стойкость к агрессивной среде;
• Унифицированность размеров и совместимость с широким рядом ответных частей;
• Простота монтажа и демонтажа;
• Возможность работы при отрицательных температурах и вибрации;
• Герметичность и пылевлагозащита;
• Высокая коммутируемая нагрузка на контакт;
• Доступность запасных частей и ремонтопригодность.

Таким образом, розетка 2РМДТ30Б8Г7В1В, остаётся актуальным и востребованным компонентом в системах, где критична надёжность соединений. Благодаря универсальной конструкции, высокому качеству исполнения и широкому температурному диапазону применения, этот соединитель уверенно сохраняет своё место в составе современных и модернизированных электрических узлов. Перед вводом в эксплуатацию изделия важно провести полную проверку, после чего розетка может быть использована в ответственных схемах без потери функциональности.
