TOREX ILTC0: ротационный датчик уровня для сыпучих материалов

В технологических системах хранения и транспортировки сыпучих материалов крайне важным является надежный контроль уровня загрузки бункеров, силосов и резервуаров. Одним из проверенных и эффективных решений для таких задач является использование ротационных датчиков уровня, среди которых особое внимание заслуживает модель TOREX SPA ILTC0. Этот датчик разработан для эксплуатации в тяжелых промышленных условиях и обеспечивает точное определение уровня материала в различных средах — от зерна и цемента до минеральных порошков и гранулятов.

Конструктивное исполнение и основные параметры

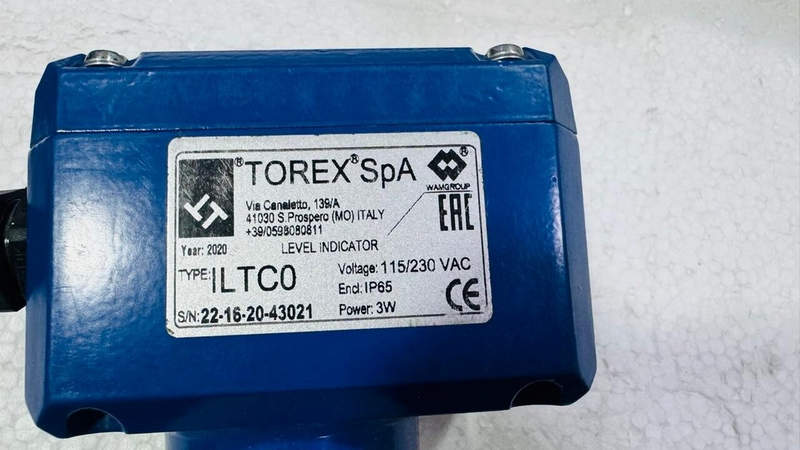

TOREX SPA ILTC0 представляет собой компактный и герметичный ротационный датчик с боковым или вертикальным креплением. Его корпус выполнен из прочного алюминиевого сплава или нержавеющей стали (в зависимости от модификации), обеспечивая устойчивость к агрессивным средам, вибрации и пыли. Ключевые конструктивные параметры включают:

• Диаметр и тип монтажного фланца: стандартное присоединение под фланец DN50 или резьбовое присоединение (например, G11⁄2”);
• Рабочее напряжение питания: 24 В AC/DC или 230 В AC;
• Мощность потребления: не превышает 3 Вт;
• Скорость вращения вала: порядка 1 об/мин;
• Степень защиты корпуса: IP65 либо IP66;
• Диапазон рабочих температур: от –20 до +70 C;
• Устойчивость к давлению: до 0,8 бар;
• Исполнение по взрывозащите: возможно исполнение с маркировкой Ex (ATEX) для применения во взрывоопасных зонах (по запросу);
• Наличие самовозвращающегося пружинного механизма при снятии нагрузки.

Дополнительно датчик может оснащаться сигнальными индикаторами, сменными штангами разной длины, защитными экранами от налипания, а также вращающимися лопастями различной конфигурации (двухлопастные, четырехлопастные, гибкие лопасти и т.д.).

Принцип действия

Работа датчика ILTC0 базируется на простом и надежном физическом принципе: контроле сопротивления вращению. Встроенный электромотор приводит в движение вал с установленной на нем лопастью. В условиях, когда в резервуаре отсутствует материал, вал свободно вращается, не испытывая сопротивления. Как только уровень сыпучего материала достигает лопасти, вращение затрудняется или полностью останавливается. Возникающее сопротивление воспринимается встроенным датчиком усилия, после чего:

• срабатывает микропереключатель (или геркон), замыкая или размыкая сигнальные контакты;
• двигатель отключается, а вал фиксируется во втянутом положении;
• сигнал передаётся на ПЛК или сигнализирующее устройство (например, лампу или зуммер).

Когда материал оседает ниже уровня установки лопасти, сопротивление исчезает, мотор вновь запускается, вал начинает вращаться, и датчик возвращается в исходное состояние.

Режимы функционирования и варианты сигнализации

В зависимости от задач, датчик ILTC0 может применяться в следующих режимах:

• Режим верхнего предела – для контроля переполнения. Сигнал подаётся при достижении максимального уровня загрузки.
• Режим нижнего предела – для контроля минимального остатка материала в бункере.
• Промежуточный контроль – используется в технологических линиях, где важен контроль стабильного уровня на определенной высоте.
• Непрерывный контроль с переключением реле – в некоторых системах допускается использование ротационного датчика с автоматическим сбросом сигнала после опорожнения.

Для реализации перечисленных режимов могут быть применены различные схемы подключения, в том числе с использованием промежуточных реле, таймеров задержки, ПЛК и других элементов автоматизации.

Особенности конструкции и технологические преимущества

Датчик ILTC0 имеет ряд важных эксплуатационных и конструктивных преимуществ:

• Наличие механизма компенсации пыли: внутренняя герметизация защищает моторный отсек от проникновения пыли;
• Подпружиненная муфта или фрикционный предохранитель: предохраняет привод от повреждений при заклинивании лопасти;
• Модульность: сменная штанга и лопасть позволяют быстро адаптировать датчик под разную высоту и плотность материалов;
• Простая диагностика: вращение вала часто визуализируется с помощью наружного индикатора;
• Поддержка «Fail-safe» логики: аварийный режим при пропадании питания;

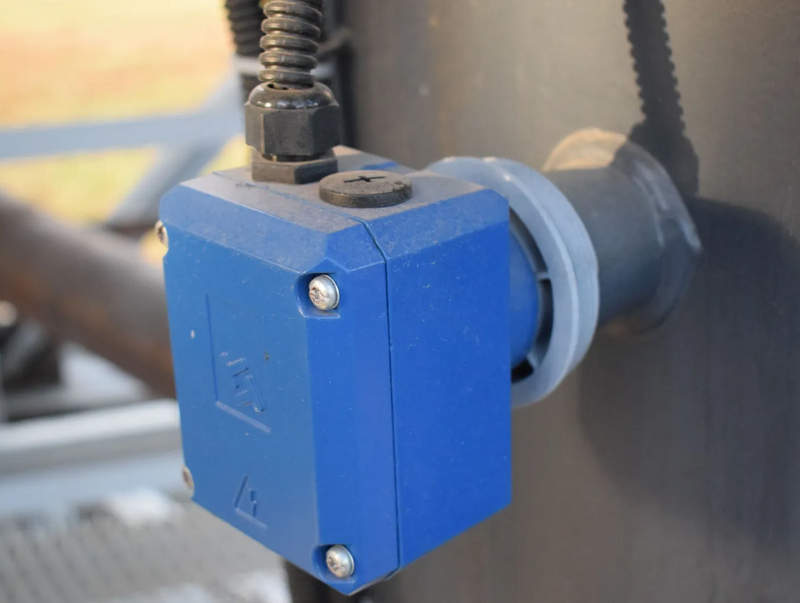

• Возможность монтажа как сбоку, так и сверху бункера;
• Низкое энергопотребление: подходит для энергонезависимых систем с питанием от аккумуляторов.

Применение в различных отраслях

Датчик TOREX ILTC0 получил широкое распространение благодаря своей универсальности и простоте. Он применяется в системах контроля уровня:

• Цементных и бетонных заводов;
• Комбикормовых производств и агросектора;
• Пищевой промышленности — мука, сахар, соль;
• Химических производств — порошки, грануляты, реагенты;

• Энергетики — зола, топливо, гранулы биомассы;
• Стекольной и керамической отрасли;
• Установках по переработке пластмасс — ПЭТ-гранулят, полипропилен;
• Системах автоматизации хранения и подачи сыпучих веществ.

За счет высокой устойчивости к запыленности, вибрациям и механическим нагрузкам, ILTC0 особенно востребован в тяжелых производственных условиях.

Преимущества использования ILTC0 в проектировании и эксплуатации

Модель имеет ряд убедительных достоинств:

• Простота установки и замены;
• Универсальность применения для различных типов сыпучих материалов;
• Высокая надежность и долгий срок службы;
• Возможность интеграции в существующие АСУ ТП;
• Механическая защита от перегрузки;
• Устойчивость к запыленности и вибрации;
• Наличие исполнений с разными напряжениями питания;
• Минимальные требования к обслуживанию.

Таким образом, ротационный датчик уровня TOREX SPA ILTC0 — это инженерно выверенное решение для контроля сыпучих материалов в бункерах, силосах и технологических линиях. Его конструктивная надежность, вариативность исполнения и простота интеграции делают его востребованным элементом автоматизированных систем. Благодаря своей эффективности и долговечности, ILTC0 способствует повышению точности дозирования, снижению простоев и улучшению общей производственной безопасности.
