Надёжная передача сигналов с разъёмом Oukeru HZW-HA-003-F

Контактные розетки являются неотъемлемой частью в системах электроснабжения, автоматики и промышленной коммутации. Модель OUkeru HZW-HA-003-F представляет собой контактную розетку прямоугольного типа, спроектированную для эксплуатации в условиях повышенных требований к надежности, прочности и электрической безопасности. Она ориентирована на применение в шкафах управления, распределительных коробках, конвейерных линиях, станках с ЧПУ и прочих промышленных установках, где необходимы устойчивые и безопасные соединения.

Общие технические характеристики

Контактная розетка OUkeru HZW-HA-003-F разработана в соответствии со стандартами прямоугольных промышленных разъемов (тип Heavy Duty Connector). Ее технические параметры обеспечивают широкую совместимость и надежность в типичных условиях эксплуатации:

• Количество полюсов: 3 силовых контакта;
• Номинальный ток: до 16 А на контакт при температуре окружающей среды не выше +40 C;
• Номинальное напряжение: до 500 В AC при частоте 50/60 Гц;
• Диэлектрическая прочность: выдерживает импульсное напряжение до 6 кВ;
• Класс защиты: IP65/IP67 при условии использования соответствующего кожуха и кабельного ввода;
• Температурный диапазон эксплуатации: от –40 C до +125 C;
• Материал корпуса: стеклонаполненный полиамид (стойкий к УФ-излучению, маслам и химическим агентам);
• Тип крепления: винтовой (фиксированное соединение);
• Контактный материал: латунь с гальваническим никелированием;
• Сечение подключаемых проводников: от 0,75 до 2,5 мм2.

Конструкция и принцип работы

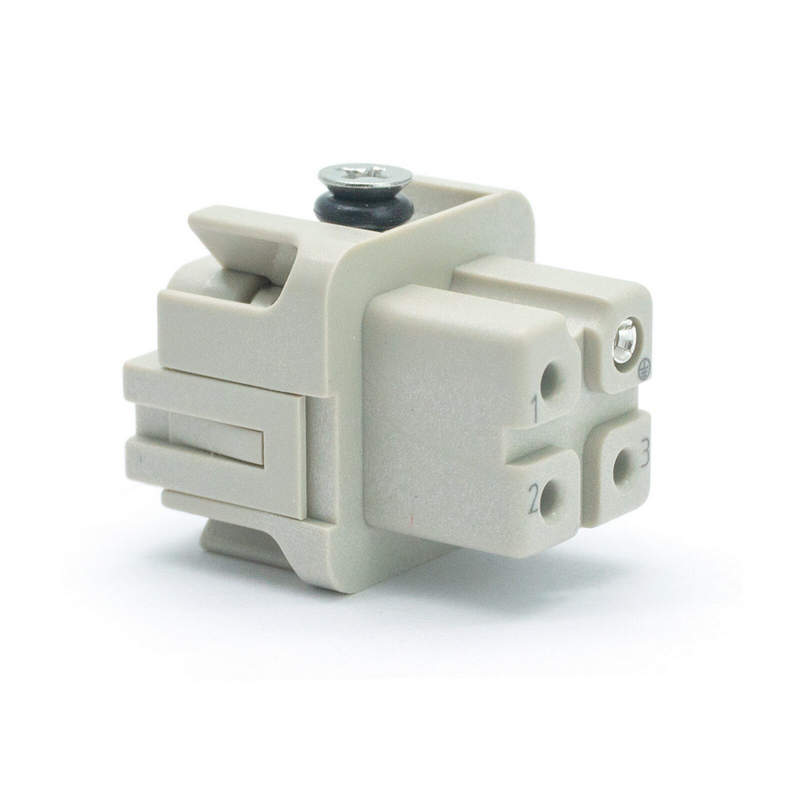

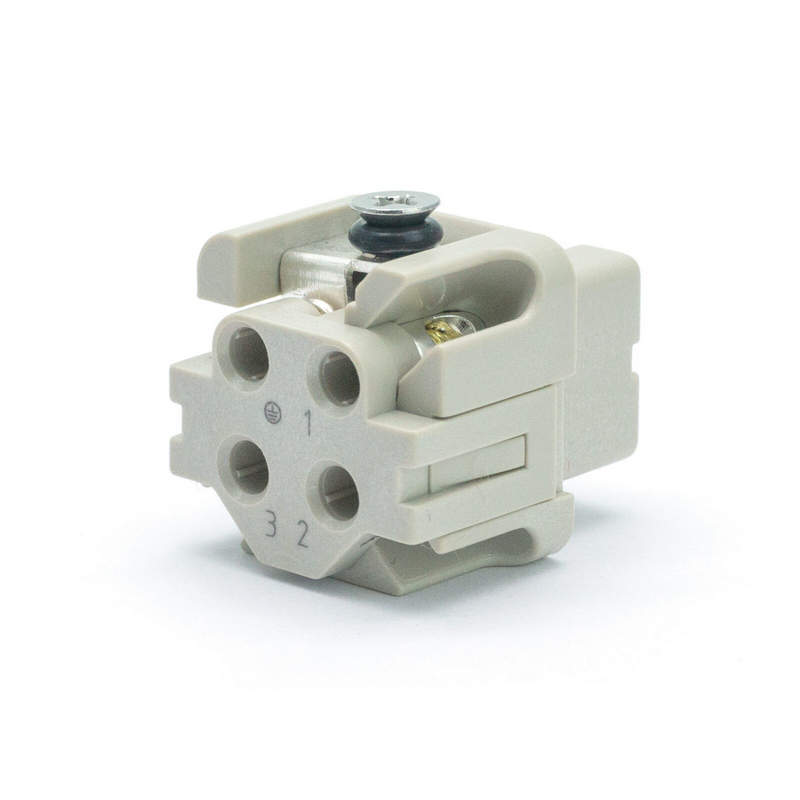

В основе конструкции OUkeru HZW-HA-003-F лежит модуль с тремя контактными гнездами, размещённый в прочном корпусе с направляющими и фиксаторами. Силовые линии подключаются к латунным контактам с помощью винтового зажима, обеспечивающего плотный и виброустойчивый контакт. Принцип действия розетки основан на обеспечении прочного и стабильного электрического соединения с ответной частью — вилкой или разъёмом соответствующего форм-фактора. При соединении формируется замкнутая токоведущая цепь с минимальным сопротивлением перехода и высокой механической прочностью фиксации. Разъём может быть как подвижным, так и стационарно закреплённым на корпусе или монтажной панели. Изоляционные перегородки между контактами минимизируют риски межфазных замыканий. Герметичность достигается за счёт использования уплотнительных элементов из термостойкой резины в корпусе и на вводах.

Режимы эксплуатации

Контактная розетка OUkeru HZW-HA-003-F предназначена для работы в следующих условиях:

• Промышленная коммутация силовых цепей — соединение питающих линий в распределительных шкафах, моторных группах и системах приводов;
• Уличные установки — благодаря степени защиты IP67, допускается эксплуатация на открытом воздухе с защитой от пыли и влаги;
• Динамические системы — соединение может выдерживать периодические циклы подключений/отключений без ухудшения контакта;
• Среды с вибрацией и пылью — устойчивость к вибрациям обеспечивается системой винтовой фиксации и износостойкими контактами;
• Шкафы управления и АСУ ТП — обеспечивает безопасное подключение приборов автоматики, контроллеров, ПЧ и других компонентов управления.

Преимущества конструкции

Контактная розетка OUkeru HZW-HA-003-F выделяется рядом конструктивных особенностей, делающих её эффективной и практичной в промышленном применении:

• Упрощённый монтаж благодаря широкому отверстию под ввод провода и винтовым клеммам;
• Устойчивость к агрессивной среде: химически стойкий корпус и влагозащита позволяют использовать в условиях заводских помещений и цехов с повышенной влажностью;
• Прочная механическая фиксация за счёт металлических фиксаторов при монтаже в кожух;
• Низкое контактное сопротивление, обеспечивающее минимальные потери энергии и слабый нагрев;
• Совместимость с широким спектром промышленных разъемов и кожухов (стандартизированные габариты и межосевое расстояние контактов);
• Виброустойчивое соединение, предотвращающее ослабление клемм в процессе эксплуатации.

Области применения

Благодаря универсальности и устойчивости к механическим и климатическим воздействиям, OUkeru HZW-HA-003-F применяется в следующих отраслях:

• Машиностроение и станкостроение;
• Автоматизация производств и робототехника;
• Электромонтаж в распределительных щитах и шкафах управления;
• Системы кондиционирования и вентиляции;
• Горно-шахтное и нефтехимическое оборудование;
• Контейнерные установки, передвижные распределительные станции;
• Сельскохозяйственные машины и техника.

Рекомендации по установке

При монтаже розетки рекомендуется соблюдать следующие условия:

• Использовать проводники с зачисткой не менее 8–10 мм;
• Обжим наконечников или залуживание — желательно при многожильных кабелях;
• Подтягивать винтовые соединения с контролем по моменту (обычно 0,5–0,6 Н·м);
• Устанавливать в защищённый кожух (для обеспечения заявленного IP-уровня);
• Проверить заземление в случае применения в металлических корпусах.

Таким образом, контактная розетка OUkeru HZW-HA-003-F — это эффективное решение для быстрого и безопасного соединения трёхфазных цепей в промышленной электроустановке. Её прочная конструкция, универсальность и устойчивость к неблагоприятным условиям делают её надёжным компонентом в системах промышленной автоматики и силовой распределительной аппаратуры.
