Контроль процесса через расходомер KROHNE H250/M40

В системах промышленного контроля и измерения расхода жидкостей и газов одним из проверенных и надежных решений является ротаметр с механической шкалой и встроенным электрическим преобразователем. Один из ярких представителей этого класса приборов — Krohne H250 RR DN15 PN40 с модулем H250/RR/M40/ESK-Ex, обеспечивающий точные показания даже в условиях повышенных требований к безопасности. Устройство широко применяется в химической, нефтехимической, энергетической, пищевой и водоочистной отраслях.

Конструктивные особенности и исполнение

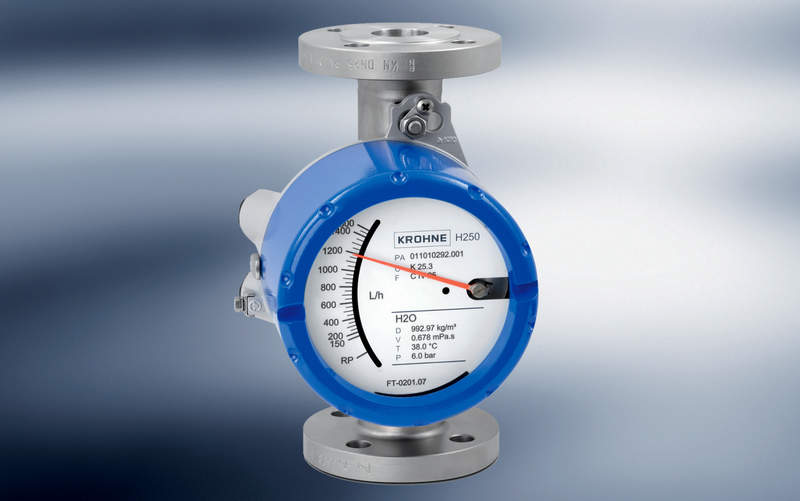

Модель H250 RR DN15 PN40 исполнена в корпусе из нержавеющей стали, что делает ее пригодной для эксплуатации в агрессивных средах. В состав устройства входят:

• Измерительная трубка с коническим сечением (материал — боросиликатное стекло либо металл);
• Поплавок с магнитом, перемещающийся под действием потока среды;
• Шкала со стрелочным указателем и механическим редуктором;
• Индуктивный датчик положения поплавка, связанный с модулем ESK-Ex;
• Корпусная арматура с присоединением под DN15 по фланцевому стандарту PN40;
• Защитный кожух с прозрачным окном для считывания показаний.

Исполнение ESK-Ex предусматривает повышенный уровень безопасности и возможность установки в зонах с риском взрыва (категория II 2G Ex ia IIC T4...T6 Ga).

Подробные технические характеристики

Ниже приведены ключевые параметры рассматриваемого ротаметра:

• Номинальный диаметр трубопровода: DN15;
• Максимальное рабочее давление: до 40 бар (PN40);
• Диапазон измерения (типовой): от 0,6 до 6 м3/ч для воды, либо от 0,02 до 0,2 м3/ч для воздуха (зависит от поплавка и настроек);
• Температурный диапазон: от –40 до +200 C;
• Материал корпуса: нержавеющая сталь AISI 316L;
• Материал поплавка: сталь, титан, пластик (в зависимости от среды);
• Материал уплотнений: PTFE, FKM, EPDM — в зависимости от заказа;
• Погрешность измерения: ±1,6 % от полной шкалы (по классу 1.6);
• Электрический выход: 4...20 мА, 2-проводный, с искробезопасной защитой;
• Питание электроники: от 12 до 30 В DC;
• Взрывозащита: ESK-Ex — соответствие ATEX, IECEx;
• Присоединения: фланцы PN40 (по EN 1092-1) либо резьбовые адаптеры (опция);
• Степень защиты корпуса: IP66/67;
• Габариты: высота ~280 мм, ширина ~130 мм, масса ~2,8 кг (в зависимости от исполнения).

Принцип действия и рабочие режимы

Основной рабочий механизм устройства — баланс между силой потока и гравитацией/сопротивлением поплавка. При прохождении среды через коническую трубку поплавок поднимается вверх до тех пор, пока сила потока не уравновесится с весом поплавка и сопротивлением пружины (если применена). Положение поплавка напрямую соответствует текущему расходу и отображается на шкале. Режимы работы можно условно разделить на:

• Механический контроль — визуальный считыватель на месте;
• Аналоговая передача сигнала — линейный токовый выход 4...20 мА;
• Безопасный режим — работа в Ex-зонах без риска воспламенения;
• Нормальный режим — стандартная эксплуатация в условиях без ограничений по температуре или давлению;
• Диагностический режим — возможен при наличии расширенного модуля (в других версиях H250).

Дополнительные режимы (например, с пороговыми реле, HART-интерфейс и др.) могут реализовываться через другие модули — ESK-Ex обеспечивает базовую аналоговую функцию с взрывозащитой.

Преимущества конструкции и эксплуатации

Прибор отличается сочетанием надежности, простоты и совместимости с современными системами автоматизации. Его ключевые преимущества включают:

• независимость от внешнего питания для механической индикации;
• стабильная работа при низких и высоких расходах;
• высокая степень защиты от пыли и влаги;
• антивибрационная конструкция корпуса;

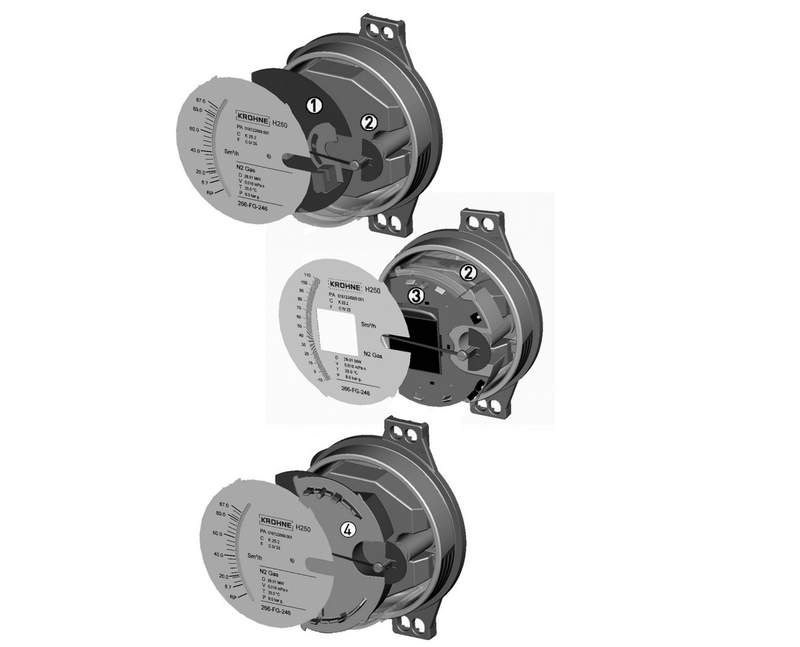

• модульность конструкции — смена индикатора и электроники возможна без демонтажа прибора;
• соответствие международным нормам безопасности (ATEX, SIL, IECEx).

Области применения в промышленности

Благодаря универсальности конструкции и прочности материалов, ротаметр Krohne H250 RR находит применение:

• На химических предприятиях — для агрессивных жидкостей;
• В энергетике — контроль охлаждающей воды и воздуха;
• На газораспределительных станциях;
• В пищевой промышленности — контроль CIP-мойки и расхода компонентов;
• На очистных сооружениях — контроль дозирующих потоков;
• В лабораториях и исследовательских центрах — за счет компактных размеров и точности.

Таким образом, ротаметр Krohne H250 RR DN15 PN40 H250/RR/M40/ESK-Ex — это универсальный расходомер, сочетающий надежную механическую основу и современную электронику с взрывозащитой. Он подходит как для локального визуального контроля, так и для интеграции в автоматизированные системы контроля технологических процессов. Благодаря устойчивости к агрессивным средам, высоким температурам и давлению, а также удобству монтажа, он является рациональным выбором для промышленных предприятий, стремящихся к надежному контролю расхода при соблюдении требований безопасности.
