Стабильная работа в тяжелых средах — преимущества сигнализатора Solido 500-LEA

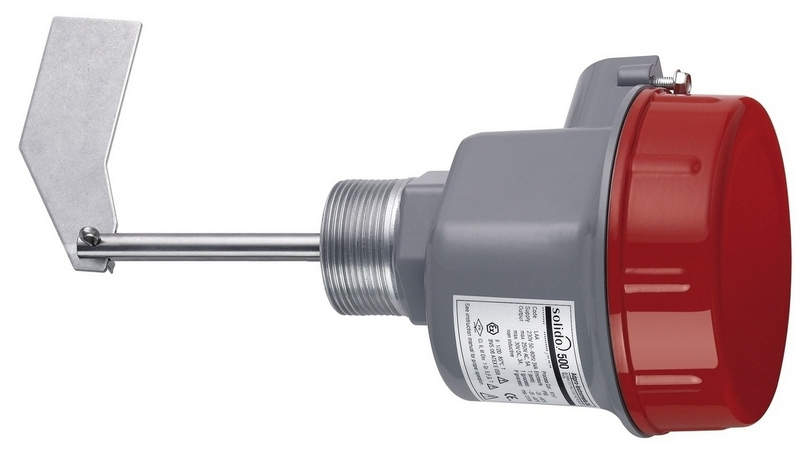

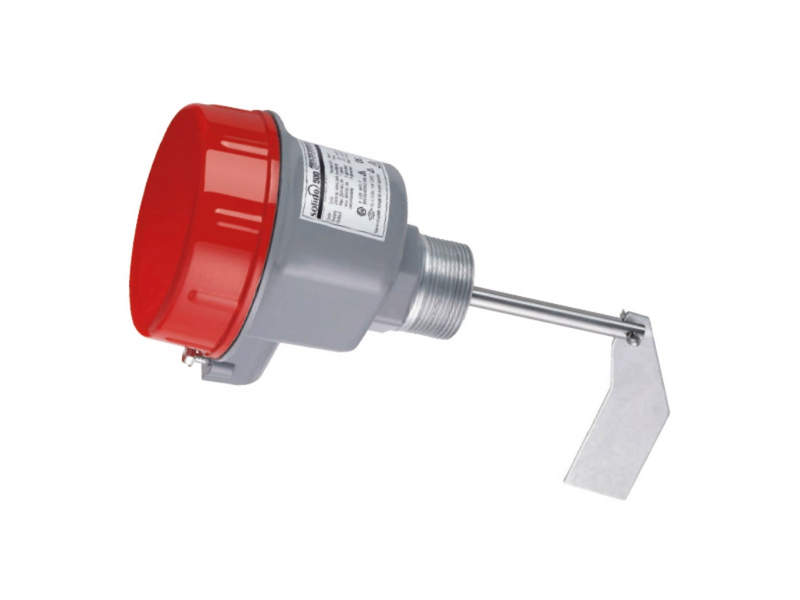

Стабильность и безопасность технологических процессов при работе с сыпучими веществами зависят от точного контроля уровня материала в бункерах, силосах и резервуарах. Одним из надёжных решений для этих задач является ротационный сигнализатор уровня UWT Solido 500-LEA. Устройство сочетает проверенный принцип работы, универсальность применения и продуманные конструктивные особенности, обеспечивая уверенную работу в условиях пыли, вибраций и перепадов температуры.

Конструктивные и технические характеристики

Модель Solido 500-LEA относится к категории механических сигнализаторов уровня, применяемых для контроля верхнего или нижнего предела заполнения резервуаров с порошкообразными или гранулированными продуктами. Устройство разработано с учётом промышленной надёжности и простоты в обслуживании. Основные параметры:

• Длина погружной части: фиксированная или с удлинённым валом до 2 м;
• Материал корпуса: алюминий с антикоррозийным покрытием либо нержавеющая сталь (опционально);
• Присоединение к ёмкости: резьбовое (G11⁄2", G1", NPT 11⁄2") или фланцевое (DN50, DN80, ANSI);
• Рабочее давление: до 1 бар;
• Температурный диапазон: от -20 C до +80 C (стандарт), опционально до +150 C;
• Питание: 24 В DC, 115/230 В AC (в зависимости от модификации);
• Выход: релейный переключающий контакт (SPDT), допустимая нагрузка до 5 A при 250 В AC;
• Частота вращения лопастей: около 1 об/мин;
• Степень защиты корпуса: IP66/IP67;
• Сертификация: соответствие ATEX для зон 20/21 при работе с пылевыми взрывоопасными веществами (опционально).

Такие характеристики делают устройство пригодным как для пищевой, так и для цементной, химической, пластиковой и энергетической промышленности.

Принцип работы и внутренние механизмы

В основе действия устройства лежит простая, но надёжная механическая схема. В корпусе прибора установлен небольшой мотор, вращающий горизонтальную ось с закреплённой на ней лопастью. Эта лопасть выступает за пределы стенки ёмкости и находится внутри рабочей зоны, где возможен контакт с материалом. В отсутствие материала лопасть вращается свободно. Как только сыпучее вещество достигает уровня установки, его давление на лопасть блокирует вращение. Встроенный редуктор и чувствительная муфта фиксируют остановку, после чего механическое усилие преобразуется в электрический сигнал: активируется контактное реле, и сигнализатор посылает тревожное сообщение в систему управления. После того как уровень материала снова понижается и лопасть освобождается, двигатель возобновляет вращение, сигнал останавливается. Таким образом, система работает в режиме «нормально вращается – норма», «остановлено – тревога». Среди дополнительных особенностей конструкции – возможность настройки чувствительности к плотности материала с помощью пружинной муфты. Это позволяет адаптировать сигнализатор к работе с лёгкими, средними или тяжёлыми сыпучими веществами.

Основные режимы эксплуатации

Ротационный сигнализатор уровня может функционировать в нескольких режимах в зависимости от задач пользователя:

• Ограничение заполнения (верхний предел) – срабатывание происходит при достижении заданного максимального уровня. Это предотвращает перелив, утечку, поломку оборудования и загрязнение окружающей среды.
• Ограничение опустошения (нижний предел) – используется для сигнализации о необходимости дозагрузки, чтобы предотвратить холостой ход шнека, насоса или дозатора.
• Контроль промежуточного уровня – применим для поэтапного отслеживания уровня в больших силосах, где необходимо контролировать несколько порогов.
• Безопасный режим в зонах ATEX – модификации с искробезопасным питанием и конструкцией могут устанавливаться в пылевзрывоопасных зонах (20, 21) с соответствующей сертификацией.

Области применения и особенности монтажа

Ротационные сигнализаторы уровня UWT широко применяются для контроля материалов с насыпной плотностью от 15 г/л до 2 г/см3. Перечень типичных продуктов:

• цемент, гипс, известняк;
• мука, сахар, зерно, кормовые добавки;
• пластиковые гранулы и порошки;
• зола, древесные гранулы;
• порошкообразные химикаты и соли.

Монтаж осуществляется в боковую или верхнюю часть ёмкости. При установке важно соблюдать расстояние от стенок и направляющих, чтобы лопасть могла свободно вращаться. При вертикальной установке используется подвесной вал. Для пылевых сред рекомендуется использовать продувочные соединения. Также в конструкции возможна замена стандартной лопасти на двойную, складную, с пружинным механизмом – в зависимости от геометрии ёмкости и сыпучести продукта.

Преимущества модели Solido 500-LEA

Ротационный сигнализатор Solido 500-LEA демонстрирует высокую надёжность благодаря простоте конструкции и отсутствию сложных электроники и датчиков. Ключевые преимущества включают:

• механическая прочность и виброустойчивость корпуса;
• работа в запылённых и агрессивных средах;
• простота диагностики – вращение лопасти видно через смотровое окно;
• адаптация чувствительности под разные материалы;
• низкое энергопотребление и повышенный ресурс двигателя;
• наличие модификаций под зону ATEX;
• разнообразие вариантов присоединения к ёмкости;
• устойчивость к перегрузкам при блокировке;
• возможность удалённого контроля и интеграции в системы автоматизации.

В совокупности эти свойства обеспечивают стабильную работу на протяжении многих лет, даже в тяжёлых условиях эксплуатации.

Краткие рекомендации по эксплуатации

Для обеспечения долговечной и корректной работы устройства необходимо соблюдать несколько правил:

• периодически проверять герметичность присоединений и смазку редуктора;
• избегать установки в местах сильных механических вибраций без демпфирующих прокладок;
• производить настройку муфты на этапе пуска под конкретный материал;
• при монтаже учитывать зону осыпания продукта, чтобы не допустить заклинивания;
• использовать продувку воздухом в условиях слипчивых или склонных к наслоению материалов.

Соблюдение этих рекомендаций значительно продлевает срок службы устройства и снижает риск внештатных ситуаций.

Таким образом, ротационный сигнализатор уровня UWT Solido 500-LEA представляет собой проверенное техническое решение для контроля уровня сыпучих материалов. Благодаря надёжному механическому принципу действия, широкому диапазону рабочих характеристик и универсальности установки, он получил широкое распространение в различных отраслях промышленности. Простота настройки, наличие опций для агрессивных и взрывоопасных сред, а также высокая надёжность делают его оптимальным выбором для автоматизированных производственных линий.
