Повышение ресурса концевых выключателей благодаря ZCKY11

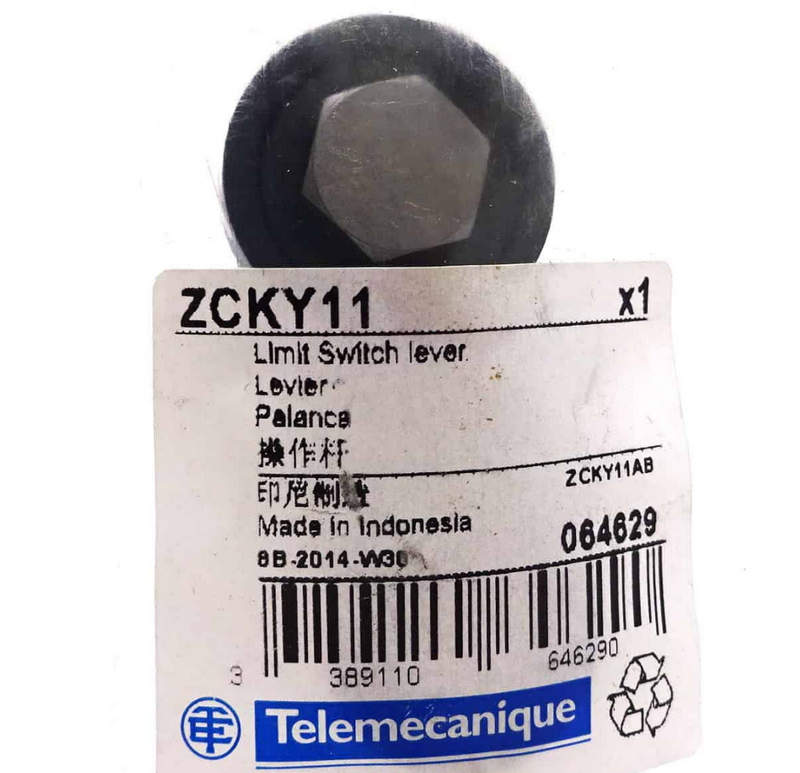

В промышленной автоматизации важную роль играют устройства, обеспечивающие надёжную фиксацию крайних положений механических частей оборудования. Одним из таких элементов выступает рычаг концевого выключателя Telemecanique ZCKY11 — сменная механическая головка, предназначенная для установки на модульные корпуса серии ZCKJ. Данный элемент обеспечивает чёткое, контролируемое срабатывание выключателя при достижении исполнительным механизмом заданного положения.

Технические характеристики

Точные параметры позволяют инженерам закладывать устройство в проекты с высокой степенью предсказуемости надёжности и совместимости. Основные характеристики ZCKY11:

• Тип элемента: поворотная головка с роликом;
• Конфигурация рычага: прямая ось с металлическим стальным рычагом и пластиковым роликом;

• Материал рычага: нержавеющая сталь;
• Материал ролика: износостойкий термопласт;
• Диаметр ролика: ориентировочно 18–20 мм;
• Ширина рычага: около 4 мм;
• Поворотный механизм: возврат пружиной к центральному положению;
• Угол поворота: ±30 от нейтрального положения;
• Усилие срабатывания: около 0,5–1,2 Н (в зависимости от положения ролика);
• Совместимость по креплению: с корпусами ZCKJ и ZCKL;
• Температурный диапазон эксплуатации: –25...+70 C;
• Защита от пыли и влаги: определяется совместно с корпусом, обычно IP65/IP66;
• Ресурс механических операций: до 10 000 000 циклов (в составе выключателя);
• Крепление: винтовое, с позиционирующим фиксатором;
• Возможность переустановки: допускается разворот на 90 и замена без демонтажа корпуса.

Конструкция и механика работы

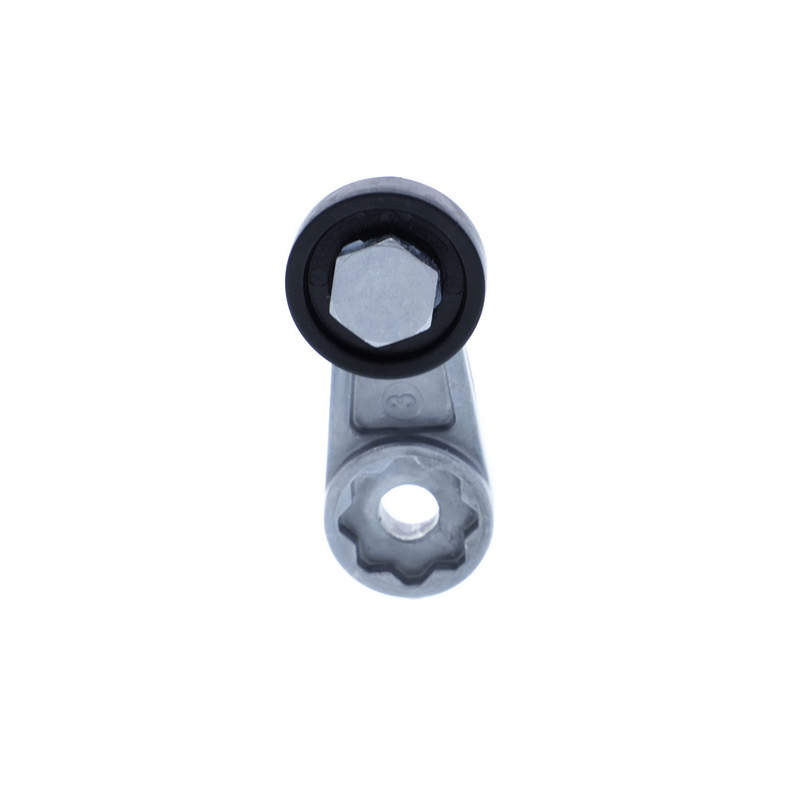

Конструкция рычага ZCKY11 представляет собой металлический рычаг, закреплённый на оси, проходящей через поворотную часть головки. На его конце установлен ролик, свободно вращающийся вокруг своей оси. Такой узел обеспечивает плавный и устойчивый контакт с подвижной деталью машины при соприкосновении. При нажатии ролика рычаг поворачивается вокруг оси, передавая момент на внутренний кулачок, который нажимает толкатель внутри корпуса выключателя. Применение возвратной пружины обеспечивает автоматический возврат рычага и ролика в исходное положение при снятии давления, что гарантирует корректное повторное срабатывание. Возможность реверсного срабатывания (при подходе объекта с двух сторон) обусловлена симметричным отклонением в обе стороны.

Режимы эксплуатации и сценарии применения

Рычаг ZCKY11 позволяет реализовывать разные сценарии контроля движения. Ниже приведены типовые режимы:

• Линейный контакт с прямым подходом — ролик перемещается вдоль продольной оси, срабатывание происходит при нажатии с одной стороны;
• Боковой контакт с отклонением рычага — движение объекта сбоку приводит к повороту рычага;
• Контакт с возвратом — объект нажимает и отпускает рычаг при каждом цикле перемещения;
• Двустороннее срабатывание — при движении объекта с обеих сторон (если ролик и рычаг допускают равномерный ход);
• Пружинный возврат — после прекращения усилия рычаг возвращается в исходное положение без постороннего воздействия.
• Такая конфигурация даёт универсальность в применении — от лифтов и ворот до сборочных линий и станков с ЧПУ.

Совместимость и модульность

ZCKY11 является частью системы модульных выключателей Telemecanique. Он может использоваться с различными корпусами:

• ZCKJ1H29, ZCKJ2H7 — стандартные пластиковые и металлические корпуса;
• ZCKJD35, ZCKJL2 — усиленные корпуса с дополнительной защитой;
• XCKM, XCKL — совместимость через монтажную адаптацию.

Замена рычага осуществляется без отключения кабеля или демонтажа корпуса, что ускоряет обслуживание. Также возможно вращение механизма на 90 для адаптации под разные направления движения оборудования.

Преимущества конструкции

Выделим ключевые достоинства ZCKY11, обеспечивающие его устойчивую популярность в индустриальной автоматике:

• Простая замена без полного демонтажа;
• Высокий срок службы — до 10 млн циклов;

• Надёжный поворотный механизм с возвратной пружиной;
• Совместимость с широкой линейкой корпусов;
• Подходит для реверсивного срабатывания;
• Компактные размеры и малый вес;
• Износостойкий пластиковый ролик;
• Высокая точность фиксации положения;
• Быстрая адаптация к любой оси воздействия;
• Оптимален для применения в ограниченных пространствах.

В целом, рычаг концевого выключателя Telemecanique ZCKY11 — это пример точного, надёжного и модульного механического элемента, позволяющего создавать адаптируемые решения для фиксации положения подвижных частей оборудования. Благодаря высокой совместимости, прочной конструкции и длительному ресурсу, он отлично зарекомендовал себя в условиях интенсивной эксплуатации. Его использование в составе концевых выключателей позволяет снизить риски механических повреждений, оптимизировать время обслуживания и повысить надёжность всей автоматизированной системы.
