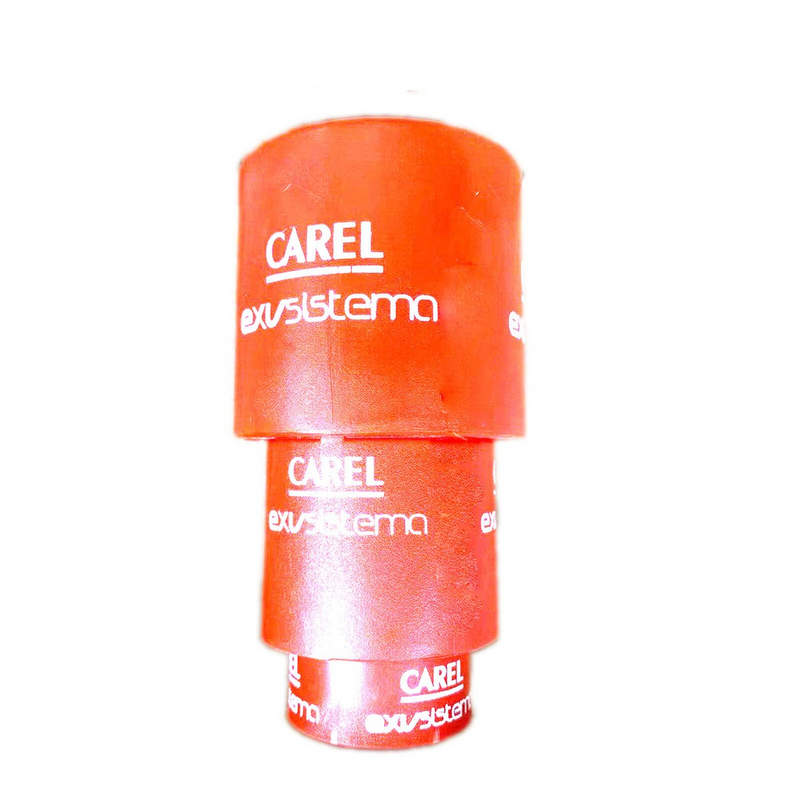

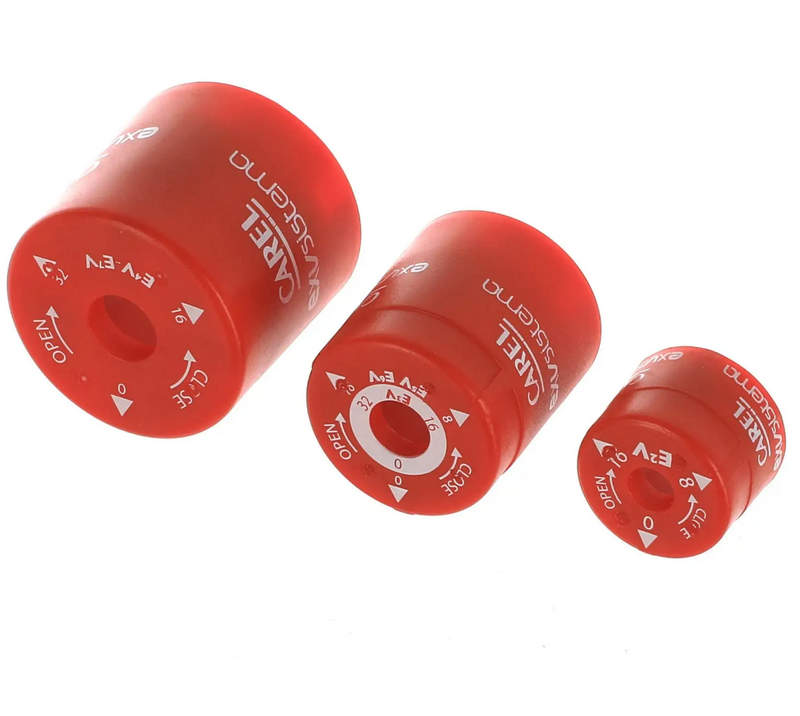

Ручной актуатор Carel EEVMAG0000 — точная настройка электронного расширительного клапана

В современных холодильных и климатических системах электронные расширительные вентили (ТРВ) играют ключевую роль в обеспечении эффективного регулирования подачи хладагента. Однако для диагностики, ввода в эксплуатацию и аварийного управления важно иметь возможность вручную изменять положение вентиля. Именно для этих целей разработан актуатор CAREL EEVMAG0000 — ручное устройство управления, которое обеспечивает точный и надёжный поворот штока электронного ТРВ в нужную позицию без использования питания и управляющих сигналов.

Основные характеристики устройства

CAREL EEVMAG0000 представляет собой компактный и прочный ручной механизм, позволяющий точно управлять положением штока шагового двигателя без подключения к контроллеру. Его ключевые характеристики включают:

• совместимость с вентилями серий E2V, E3V и некоторыми моделями E4V;
• поворотное управление с фиксированной механической передачей;
• встроенная ручка для вращения с числовыми отметками (градусная шкала или шкала шагов);
• отсутствие необходимости в электропитании;
• простота монтажа без использования инструмента;
• механическая фиксация на корпусе клапана;
• материал корпуса — высокопрочный пластик или алюминиевый сплав;
• устойчивость к загрязнениям и механическим повреждениям.

Принцип работы и конструктивные особенности

Принцип действия актуатора EEVMAG0000 основан на механической передаче вращения от ручки оператора к ротору шагового двигателя вентиля. Конструкция актуатора учитывает характерные особенности магнитной связи и крепления штока, обеспечивая:

• точное позиционирование ротора шагового двигателя;
• фиксацию положения на протяжении всего времени эксплуатации;
• предотвращение самопроизвольного сдвига или возврата в нейтральную позицию;
• изоляцию от внешних вибраций и ударных нагрузок.

Внутри устройства располагается система шлицевого зацепления или магнитной муфты, которая соединяет ручку с валом шагового двигателя. Поворот ручки приводит к пошаговому вращению ротора, аналогично подаче импульсов с контроллера, но в полностью ручном режиме. Это позволяет пользователю вручную контролировать степень открытия ТРВ, регулируя поток хладагента в испаритель.

Режимы эксплуатации и сферы использования

EEVMAG0000 эксплуатируется исключительно в ручном режиме и не заменяет штатный электронный актуатор на постоянной основе. Его применение допускается при следующих условиях:

• температура окружающей среды от −20 до +50 C;
• отсутствие влаги и конденсата (предпочтительно использовать в сухой среде);
• использование только при остановленном оборудовании или в безопасном режиме обслуживания;
• недопустимость постоянного использования вместо контроллера.

Во время пусконаладочных работ инженер вручную открывает ТРВ на определённое число шагов, обеспечивая необходимый расход хладагента, после чего отслеживает поведение системы по показаниям манометров, термометров или датчиков давления/температуры. После завершения настройки актуатор снимается, а на его место устанавливается штатный шаговый привод.

Преимущества и практическая польза

Использование актуатора EEVMAG0000 приносит несколько ключевых преимуществ:

• позволяет оперативно протестировать систему без подключения управляющей электроники;
• повышает удобство при аварийной диагностике или настройке;
• исключает риск повреждения вентиля при нештатной подаче питания;

• обеспечивает безопасность при работах на оборудовании с отключённым питанием;
• сокращает время обслуживания и пусконаладки;
• не требует дополнительных источников питания, что особенно удобно в полевых условиях.

Актуатор особенно полезен в сервисных службах, на предприятиях по обслуживанию холодильного и климатического оборудования, а также при разработке и тестировании новых прототипов систем, использующих электронные ТРВ.

Инструкция по монтажу и использованию

Установка актуатора осуществляется в несколько шагов:

• Убедиться, что оборудование обесточено, и отсутствует давление в контуре.
• Снять штатный шаговый двигатель CAREL с вентиля.
• Установить актуатор EEVMAG0000 на место привода, зафиксировать его вручную до щелчка.
• Используя ручку на корпусе, медленно вращать в нужную сторону, отслеживая число шагов или градусы.
• После завершения работы аккуратно снять актуатор и вернуть штатный привод.

Следует избегать излишнего усилия и резкого вращения ручки, чтобы не повредить механизм вентиля. Для хранения устройство рекомендуется держать в чистом, сухом месте, вдали от источников загрязнения.

Особенности конструкции в контексте ассортимента CAREL

Ручной актуатор EEVMAG0000 разработан в соответствии с архитектурой и конструктивными параметрами вентилей CAREL серий E2V и E3V. Благодаря этому обеспечивается:

• идеальное совпадение с крепёжными посадками;
• соответствие шаговому углу и моменту вращения;
• безошибочная передача движения на шток;
• механическая совместимость с корпусом вентиля без доработок.

Это делает EEVMAG0000 универсальным ручным решением для широкого спектра вентилей от CAREL, при этом не нарушая условий гарантии или спецификаций производителя.

В целом, актуатор ручной CAREL EEVMAG0000 — это надёжный инструмент, предназначенный для работы с электронными ТРВ серии E2V и E3V. Его использование позволяет быстро и безопасно выполнять ручное управление положением вентиля в ситуациях, когда недоступна электроника или требуется оперативная диагностика. Простой в установке и эксплуатации, этот актуатор становится незаменимым помощником для сервисных инженеров и наладчиков холодильного оборудования. Он обеспечивает точность, надёжность и универсальность при работе с критически важными компонентами холодильных и климатических систем.
