Решение для линий автоматизации: ручка AZ/AZM 200-B30-RTAG1P1

Ручка Schmersal AZ/AZM 200-B30-RTAG1P1 представляет собой специализированный элемент управления и блокировки, разработанный для применения в составе электромеханических систем безопасности на производстве. Она используется совместно с замками серии AZM 200, обеспечивая физическую блокировку защитных дверей и кожухов оборудования до снятия сигнала разрешения. Комбинация высокой механической прочности, эргономичного дизайна и встроенного считывателя RFID делает эту ручку важным компонентом в системах, где ключевую роль играет защита персонала и предотвращение непреднамеренного доступа.

Конструктивные характеристики

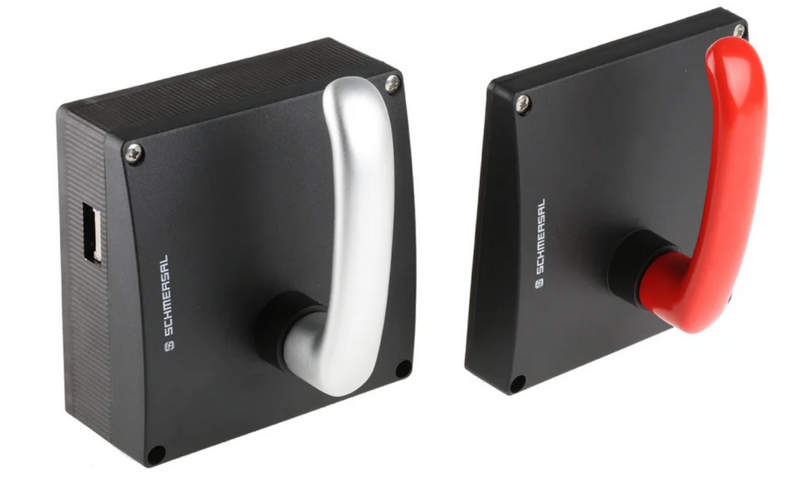

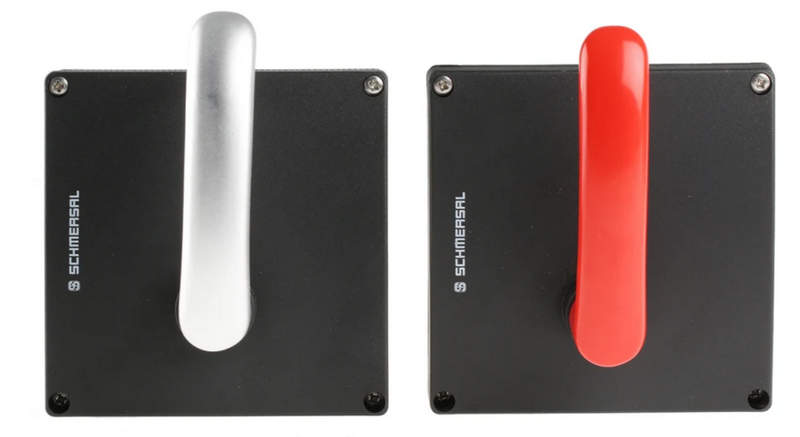

Ручка Schmersal AZ/AZM 200-B30-RTAG1P1 выполнена из прочного термостойкого пластика с антивандальным покрытием, стойким к воздействию масел, пыли и влаги. Цвет корпуса — преимущественно черный, с красным поворотным элементом (тип RTAG1P1), четко обозначающим зону управления. Особенности исполнения включают:

• прочный корпус из армированного полиамида;
• поворотную конструкцию с углом хода 90, обеспечивающую четкое включение/выключение механизма блокировки;
• возможность установки на профили алюминиевых рам без дополнительных адаптеров;
• симметричная форма для использования на левых и правых дверях;
• посадочные размеры, соответствующие стандартам серии AZM 200;
• скрытое крепление для повышения уровня защиты от вмешательства.

Также предусмотрено наличие встроенного RFID-тега (тип P1), который позволяет осуществлять идентификацию пользователям с привязкой к уровню допуска.

Электрические и функциональные особенности

Хоть сама ручка не содержит контактов и не является коммутирующим элементом, она взаимодействует с замком, в состав которого входят:

• электромагнитная защелка;
• считывающее устройство RFID;
• модуль контроля замка;
• светодиодная индикация состояния (в зависимости от конкретного замка).

Ручка активирует или деактивирует механизм замка, в зависимости от положения поворотного элемента. В положении «закрыто» замок блокируется, предотвращая открытие защитной двери до поступления разрешающего сигнала от системы безопасности. Позиция ручки напрямую влияет на логику работы замка, обеспечивая надежную фиксацию при работе оборудования.

Принцип работы в системе безопасности

Принцип действия ручки Schmersal AZ/AZM 200-B30-RTAG1P1 строится на механической активации блокирующего механизма и идентификации пользователя через RFID. После установки ручки на дверь и соединения её с исполнительной частью замка (например, AZM 200), система функционирует следующим образом:

• В закрытом положении поворотная часть ручки входит в зацепление с замком.
• При этом RFID-метка ручки распознаётся считывающим устройством замка.
• При получении сигнала от ПЛК о возможности разблокировки (например, после остановки машины), замок снимается с блокировки.
• Пользователь поворачивает ручку и открывает дверь.
• В открытом положении система регистрирует размыкание цепи безопасности, исключая запуск оборудования до повторного закрытия и фиксации ручки.

Таким образом, ручка становится элементом двойной защиты — физической (механика) и логической (RFID).

Режимы эксплуатации и совместимость

Ручка работает в составе системы при следующих условиях:

• температурный диапазон эксплуатации: от -25 до +55 C;
• степень защиты: IP65 при правильной установке;
• виброустойчивость: до 10 g при частоте до 500 Гц;
• стойкость к УФ-излучению и большинству промышленных растворителей.

Совместимость обеспечивается со всеми блокировочными устройствами серии AZM 200 с кодом RT (поворотный механизм) и поддержкой RFID. Для специфических решений доступны варианты с различной кодировкой P1, P2 и т.д.

Преимущества конструкции

Применение ручки AZ/AZM 200-B30-RTAG1P1 обеспечивает пользователю ряд эксплуатационных и функциональных преимуществ:

• быстрый и простой монтаж без необходимости адаптеров;
• визуально различимое состояние (открыто/закрыто);
• высокая стойкость к износу в промышленных условиях;
• поддержка RFID-технологии, соответствующей уровню PL e;
• исключение ложных срабатываний при вибрациях;
• возможность интеграции в комплексные системы безопасности без дополнительного оборудования;
• поддержка кодирования на уровне пользователя (в системах с индивидуальными ключами доступа).

Технические параметры

Некоторые ключевые параметры ручки:

• тип исполнения: B30 с поворотным красным элементом;
• радиус поворота: 90;
• совместимость: с замками серии AZM 200;
• материал: полиамид, армированный стекловолокном;
• встроенный RFID-чип: RTAG1P1 (уникальная кодировка);
• масса: порядка 150–180 г;
• механическая прочность: не менее 105 циклов включения;
• монтаж: на стандартные дверные профили толщиной до 4 мм.

Дополнительные аксессуары, такие как направляющие втулки или адаптеры для нестандартных рам, доступны отдельно.

Области применения

Благодаря сочетанию механической прочности и интеллектуальной идентификации, ручка применяется в самых разных отраслях:

• машиностроение и автоматизация;
• сборочные линии с ЧПУ;
• химическое и фармацевтическое производство;
• пищевая промышленность;
• линии упаковки и паллетирования;
• складские автоматизированные комплексы.

Особое внимание стоит уделить тому, что ручка может быть частью системы, соответствующей требованиям EN ISO 13849-1 по уровню безопасности PL e при правильной конфигурации.

Таким образом, ручка Schmersal AZ/AZM 200-B30-RTAG1P1 — это не просто элемент блокировки, а важная часть системы обеспечения безопасности персонала и оборудования. Надежная механика, интеллектуальное считывание RFID и простота монтажа делают её универсальным решением для современного промышленного оборудования. С учётом доступности и совместимости с популярной серией замков AZM 200, этот элемент может эффективно использоваться в самых разных производственных задачах, особенно там, где безопасность — приоритет номер один.
