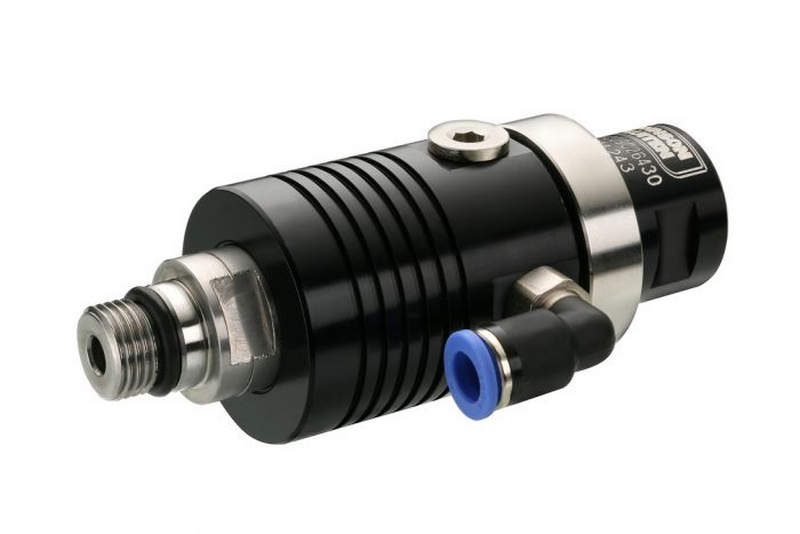

Надежное соединение — возможности роторного блока GFLA009028408

Современное промышленное оборудование невозможно представить без применения компонентов, обеспечивающих надежную передачу среды между неподвижной и вращающейся частью машин. Роторные блоки, также известные как поворотные уплотнения или поворотные соединения, являются ключевыми элементами в таких системах. Конструкция блока обеспечивает герметичность в условиях высоких оборотов и давления, предотвращая утечку рабочей среды и попадание загрязнений внутрь. Устройство предназначено для установки на валы различного диаметра и может быть адаптировано под фланцевое или резьбовое подключение в зависимости от конфигурации оборудования.

Основные технические характеристики

Чтобы оценить применимость роторного блока GFLA009028408 в конкретной промышленной системе, необходимо изучить его ключевые параметры. Ниже приведены расширенные характеристики:

• Тип среды: вода, масло, пар, термостойкие жидкости;
• Диапазон рабочих температур: от -20 C до +180 C (в зависимости от уплотнительных материалов);
• Максимальное рабочее давление: до 10 бар при статическом состоянии, до 6 бар при вращении;
• Максимальная частота вращения: до 1500 об/мин (при применении сбалансированной конфигурации);

• Материалы: корпус — латунь с никелевым покрытием или нержавеющая сталь AISI 316; ротор — высокопрочная закалённая сталь; уплотнение — графит/SiC или карбон/бронза;
• Присоединение: фланец G1” или резьбовое соединение (опция зависит от исполнения);
• Структура подшипников: подшипники скольжения или шариковые (в зависимости от серии);
• Тип исполнения: одинарный проход или двойной (рециркуляция);
• Система охлаждения: пассивная, с тепловым отводом через корпус.

Такая конфигурация обеспечивает надежность в длительном цикле работы при высоких нагрузках и температурных перепадах. В зависимости от исполнения блок может быть модифицирован под подачу среды в одну или две камеры.

Конструкция и принцип работы

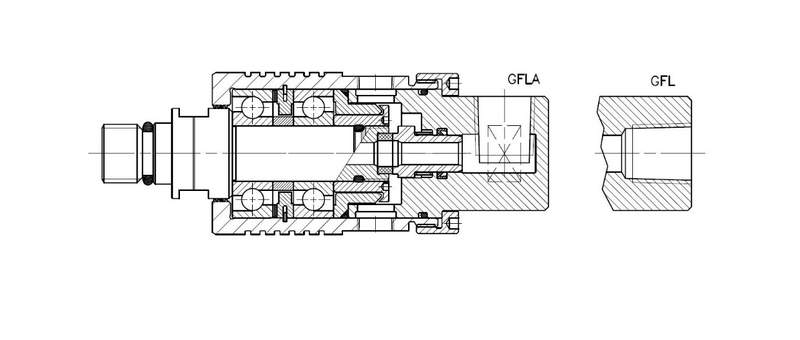

Рассмотрим конструктивную схему роторного блока более подробно. Внутри корпуса размещается ротор, установленный на валу. Вал при вращении передаёт движение ротору, в то время как корпус остаётся неподвижным. Уплотнение расположено между ротором и корпусом и формирует герметичный барьер. Рабочая жидкость поступает через входное отверстие в блок, проходит через канал внутри вращающегося элемента и подается в рабочую зону машины. При этом уплотнение должно компенсировать относительное движение между ротором и корпусом, обеспечивая минимальные потери среды и исключая перегрев. В зависимости от модели и исполнения могут применяться разные схемы балансировки давления и материалы уплотнений. В частности, GFLA009028408 может использовать сухое трение или минимально смазываемое уплотнение при работе с паром или маслом.

Режимы эксплуатации и особенности функционирования

Роторный блок данной серии рассчитан на работу в непрерывном, циклическом или переменном режиме. Его конструкция обеспечивает следующие эксплуатационные режимы:

• Режим постоянного давления: подходит для подачи жидкости с постоянным давлением в охлаждаемые или нагреваемые узлы;
• Режим с пульсацией давления: допускается использование в системах с циклическими изменениями давления, при условии соблюдения допустимых границ перепада;
• Реверсивное вращение: блок допускает кратковременное изменение направления вращения при условии использования симметричного уплотнения;
• Работа в условиях вибраций: устойчив к радиальным биениям и осевым вибрациям в пределах до ±0.3 мм;
• Прерывистое использование: подходит для систем, работающих с паузами (в том числе при термошоках до 60 C/мин).

Для оптимальной работы рекомендуется установка фильтрации среды и контроль за чистотой поступающей жидкости. Загрязнения могут привести к абразивному износу уплотнительных колец и выходу из строя всей системы.

Особенности конструкции и инженерные преимущества

Конструкция GFLA009028408 продумана до мелочей для обеспечения высокой надежности и продолжительного срока службы. Среди ключевых инженерных решений можно выделить:

• Прецизионная обработка поверхностей ротора и корпуса, что минимизирует риск утечек и вибраций;
• Использование комбинированных уплотнителей, сочетающих графит и керамику, позволяющее эффективно работать в условиях повышенных температур;
• Широкий выбор присоединительных размеров, обеспечивающий совместимость с большинством стандартных фланцев и резьб;
• Модульная конструкция, упрощающая ремонт и замену изношенных узлов без полной разборки оборудования;
• Возможность быстрой адаптации под разные типы сред за счёт сменных уплотнительных модулей.

Дополнительно блок может быть укомплектован термодатчиком или контроллером оборотов для интеграции в автоматизированную систему мониторинга.

Применение и индустриальные задачи

GFLA009028408 применяется в широком спектре промышленных направлений, включая:

• Машиностроение: в системах охлаждения шпинделей, цилиндров и муфт;
• Химическая промышленность: подача реагентов или теплоносителей в вращающиеся реакторы;
• Бумажная промышленность: поддержание температуры валков и барабанов;
• Пищевая отрасль: стерилизация и нагрев в упаковочном оборудовании;
• Литье пластмасс: поддержание температуры пресс-форм при инжекционном формовании;
• Текстильная промышленность: нагрев и подача пара в каландры и сушки.

Широкая совместимость по средам и высокая износостойкость делают эту модель универсальной для задач средней и высокой сложности.

Преимущества применения GFLA009028408

Использование данной модели в промышленной среде позволяет получить ряд ощутимых преимуществ:

• Минимизация потерь рабочей среды и повышение энергоэффективности установки;
• Снижение простоев оборудования благодаря высокой надежности и ремонтопригодности;
• Универсальность по средам и температурным режимам;
• Поддержка высокой частоты вращения без перегрева;
• Долгий срок службы при интенсивной эксплуатации;
• Простота обслуживания и модульная замена элементов.

В целом, роторный блок Johnson-Fluiten GFLA009028408 — это надёжный элемент, способный выдерживать высокие нагрузки в сложных условиях эксплуатации. Его применение актуально для большинства промышленных сегментов, где требуется передача рабочей среды в условиях вращательного движения. Благодаря технической гибкости, инженерной проработанности и устойчивости к агрессивным факторам, данное устройство занимает прочную нишу в линейке ротационных соединений.
