Надежный СВЧ-смеситель MAMXES0115 для промышленной электроники и связи

Радиочастотные микшеры играют ключевую роль в системах радиопередачи и радиоприема, обеспечивая преобразование частот, совмещение или разделение сигналов и усиление полезных составляющих. Среди решений, востребованных в ВЧ и СВЧ электронике, выделяется микшер MAMXES0115 от Tyco Electronics — высоколинейное и малошумящее устройство, ориентированное на применение в области телекоммуникаций, радиолокации и военной электроники.

Технические характеристики

В основе успешного применения любого радиочастотного компонента лежат его ключевые технические параметры. Ниже приводятся характеристики микшера MAMXES0115, важные для инженера-разработчика:

• Тип микшера: пассивный, двойной сбалансированный (Double Balanced Mixer);
• Диапазон рабочих частот: Вход RF: от 0,5 до 6,0 ГГц; LO-сигнал (локальный генератор): от 1,0 до 6,0 ГГц; IF-выход: от DC до 3,0 ГГц;
• Уровень LO: типично +13 dBm;

• Конверсионные потери: около 8 дБ при стандартных условиях;
• Изоляция между портами: LO–RF: ≥ 25 дБ; LO–IF: ≥ 20 дБ; RF–IF: ≥ 20 дБ;
• IP3 (интермодуляционный третий порядок): до +20 dBm;
• Шумовая температура: эквивалентна собственным потерям — около 8–9 дБ;
• Импеданс портов: 50 Ом согласование по всем трем каналам;
• Форм-фактор: корпус Surface-Mount (SOT-26), компактные размеры;
• Питание: микшер пассивный, питание не требуется;
• Температурный диапазон эксплуатации: от –40 до +85 C;
• Стабильность параметров: хорошая повторяемость от партии к партии, высокая температурная стабильность.

Принцип работы микшера

Работа микшера основана на нелинейности активных или пассивных элементов схемы, что позволяет получить на выходе комбинации частот входных сигналов — суммы и разности частот RF и LO. MAMXES0115 реализует двойной сбалансированный принцип, в котором используются диоды, подключенные по мостовой схеме, что обеспечивает подавление паразитных составляющих. Особенности принципа действия:

• Сигналы LO и RF подаются на соответствующие входы;
• Через балансные трансформаторы сигнал LO модулирует ток через диоды, поочередно открывая их;
• RF-сигнал модулируется на активной части схемы, и на выходе IF формируется сигнал с компонентами (LO+RF), (LO–RF) и остаточным шумом;
• За счёт симметричной схемы и балансных трансформаторов подавляются нежелательные гармоники и шумы;
• На выходе остается только нужный IF-компонент, отфильтрованный внешними или интегрированными фильтрами.

Такая архитектура обеспечивает высокую устойчивость к наводкам, стабильность параметров и хорошую развязку между портами.

Режимы работы и особенности

Микшер MAMXES0115 может работать в нескольких режимах в зависимости от архитектуры системы:

• Понижающее преобразование (Downconversion): RF-сигнал высокочастотный; LO – стабилизированный опорный сигнал; IF – промежуточная частота для дальнейшей обработки; Применяется в приёмниках и радиолокации;
• Повышающее преобразование (Upconversion): IF-сигнал — низкочастотный модулированный; LO – опорный генератор; RF – радиочастотный сигнал на антенну; Актуально для передатчиков и трансиверов;
• Гетеродинный режим: Используется в фазовых детекторах, модуляторах и демодуляторах; Высокая линейность и хорошая фильтрация позволяют применять микшер в PLL-схемах и синтезаторах частот.

Важно отметить, что микшер пассивный — он не усиливает сигнал, а лишь преобразует его. Это снижает уровень шума и повышает надежность.

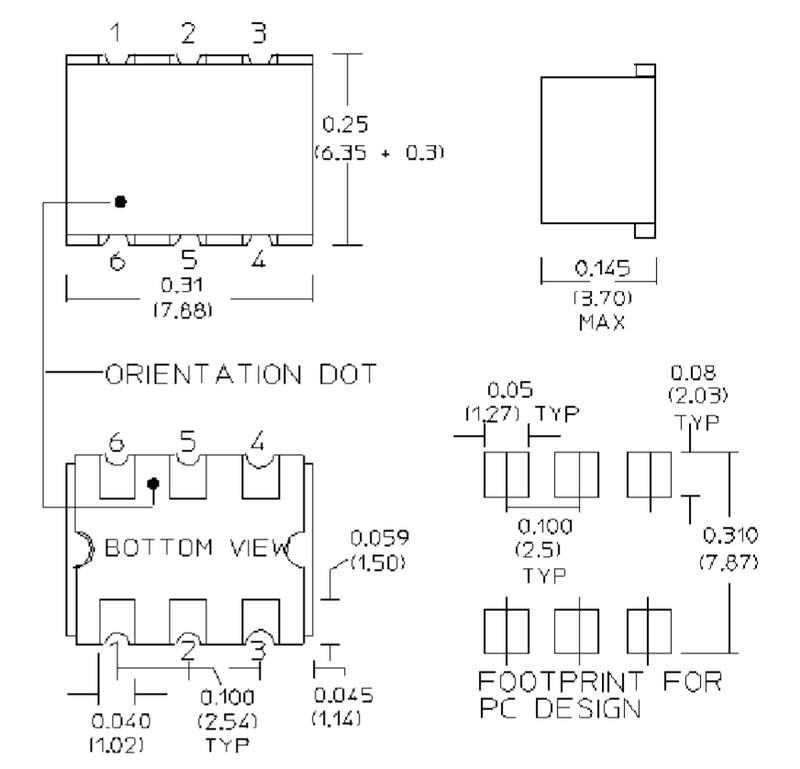

Конструктивные особенности

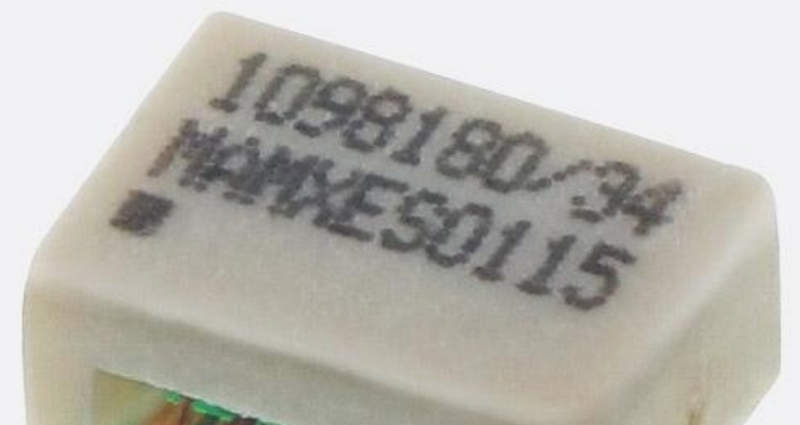

Корпус микшера выполнен в виде миниатюрного пластикового SOT-26, что обеспечивает возможность поверхностного монтажа на печатную плату с высокой плотностью. Устройство не содержит движущихся или подверженных износу компонентов, что повышает срок службы и устойчивость к вибрациям. Ключевые конструктивные аспекты:

• Тепловой отвод обеспечивается через подложку платы — необходимо учитывать тепловой расчет;
• Контакты имеют гальваническое покрытие, совместимое с бессвинцовой пайкой;
• Прямое подключение к 50-омным трактам без необходимости согласующих цепей;
• Оптимизированное размещение для минимизации перекрестных помех.

Сферы применения

Микшер Tyco Electronics MAMXES0115 нашел применение в широком спектре устройств и систем, где требуется преобразование частоты и высокая линейность сигнала:

• Радиоприемные устройства: GPS-приемники, навигационные блоки;
• Базовые станции сотовой связи: LTE, 5G-оборудование;
• Радарные и военные системы: фазированные решетки, системы связи;
• Спутниковая связь: Ku- и Ka-диапазоны;
• Системы радиоразведки и измерительной техники;
• Прототипы SDR (Software Defined Radio) и радиолюбительские разработки;
• Аппаратура интерференционного мониторинга.

Высокая линейность, малые потери и стабильная работа во всём диапазоне частот делают микшер универсальным решением для большинства СВЧ-схем.

Информация о производителе

Tyco Electronics, ныне известная как TE Connectivity, является одним из крупнейших мировых производителей компонентов для электромеханики, телекоммуникаций, автомобильной и аэрокосмической промышленности. Компания активно развивает направление радиочастотных решений, предлагая надёжные микросхемы, пассивные компоненты, разъёмы и сборки для самых требовательных приложений. Преимущества работы с продукцией TE Connectivity:

• Гарантированное качество и соответствие международным стандартам;
• Поддержка длительных производственных циклов и серийности;
• Надежность поставок и широкая дистрибьюторская сеть;
• Наличие документации, моделей S-parameters и рекомендаций по монтажу.

Преимущества микшера MAMXES0115

Суммируя основные достоинства микшера, можно выделить следующие ключевые преимущества:

• Широкий частотный диапазон с хорошей линейностью;
• Миниатюрный корпус с удобством монтажа на ПП;
• Высокая развязка между портами;
• Низкий уровень шумов за счёт пассивной схемы;
• Совместимость с широким спектром применений;
• Надежность, стойкость к температурам и вибрациям.

Таким образом, РЧ-микшер MAMXES0115 от Tyco Electronics представляет собой высокоэффективное решение для преобразования частот в современных радиотехнических системах. Его стабильные параметры, простота интеграции и высокая линейность делают его оптимальным выбором для разработчиков оборудования, требующего высокой точности и надежности.
