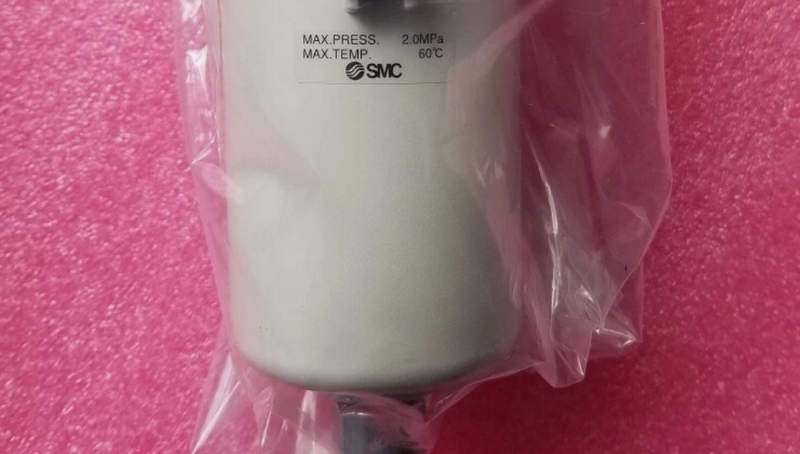

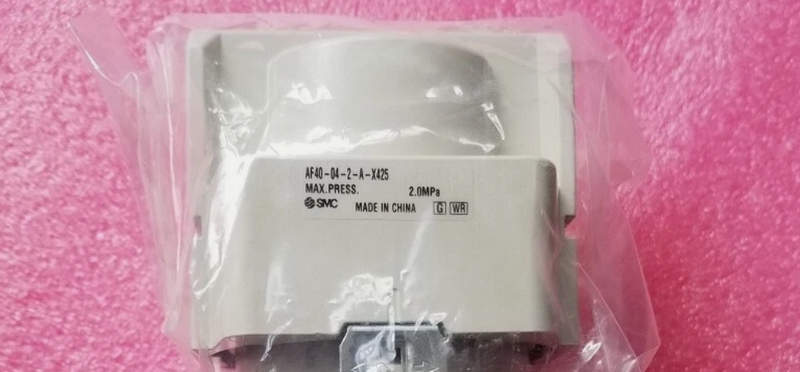

Стабильная работа линии благодаря SMC AF40-F04-2-A-X425

Для надежной и стабильной работы пневматических систем требуется высокоэффективная фильтрация сжатого воздуха. Загрязнения, такие как частицы пыли, ржавчины и капли масла, способны вызывать износ компонентов, сбои в работе пневматических приводов, снижение точности работы оборудования. В этом контексте воздушные фильтры становятся неотъемлемыми элементами любого пневмоконтурa. Один из популярных вариантов для промышленных применений — фильтр SMC AF40-F04-2-A-X425, сочетающий в себе компактность, высокую производительность и расширенные возможности эксплуатации. Фильтр предназначен для удаления механических загрязнений и капельной влаги из сжатого воздуха. Используется как в одиночных пневматических магистралях, так и в составе узлов подготовки воздуха в системах управления, автоматизации, мехатронике и пневмоинструменте. Применяется в пищевой, упаковочной, электронной, машиностроительной и других отраслях, где требуется стабильная и чистая подача воздуха без примесей.

Технические характеристики

Фильтр AF40-F04-2-A-X425 обладает следующими параметрами, определяющими его рабочие возможности:

• максимальное рабочее давление составляет 1,0 МПа;
• допустимое избыточное давление — до 1,5 МПа;
• эффективность фильтрации — 5 мкм (возможна и другая точность в зависимости от внутреннего элемента);
• расход воздуха — до 3000 л/мин при перепаде давления 0,1 МПа;
• температурный диапазон эксплуатации — от −5 до +60 C при отсутствии конденсата;
• присоединительная резьба — G1/2 (F04 обозначает соответствующий типоразмер);
• встроенный индикатор загрязнения (опционально);
• вариант с автоматическим сливом конденсата в модификации X425.

Данные характеристики позволяют фильтру обеспечивать стабильную работу в широком диапазоне условий и технологических процессов.

Принцип действия

Фильтрация происходит по механическому принципу инерционного и гравитационного отделения загрязнений. При поступлении сжатого воздуха во входной патрубок происходит его завихрение и резкое снижение скорости. Под действием центробежной силы более крупные частицы и капельная влага осаждаются на внутренних стенках фильтрующей колбы и стекают в нижнюю часть корпуса. Далее воздух проходит через фильтрующий элемент, выполненный из полимерного пористого материала. Он задерживает частицы размером до 5 микрон, обеспечивая необходимую степень очистки. На выходе подается уже очищенный воздух, пригодный для подачи к исполнительным механизмам. Модификация X425 дополнительно оснащается устройством автоматического слива скопившейся влаги. При достижении определенного уровня конденсата в нижней части корпуса срабатывает сливной механизм, что устраняет необходимость ручного обслуживания и повышает надежность системы.

Особенности конструкции

Корпус фильтра выполнен из алюминиевого сплава с антикоррозийным покрытием, обеспечивающим устойчивость к агрессивным средам и долговечность в промышленных условиях. Колба из прозрачного поликарбоната защищена металлическим кожухом, который предотвращает механические повреждения и обеспечивает визуальный контроль загрязненности и уровня конденсата. Применение быстросъемного зажимного кольца облегчает обслуживание: замена фильтрующего элемента производится без демонтажа всего узла. Конструкция предусматривает возможность крепления на стену или DIN-рейку, а также модульное соединение с регуляторами, лубрикаторами и другими компонентами серии AC. Отдельно стоит отметить наличие байонетного замка, гарантирующего герметичность соединения колбы и корпуса, а также надежную фиксацию при вибрациях и перепадах давления.

Режимы эксплуатации и техническое обслуживание

Фильтр рассчитан на непрерывную работу в промышленных системах. Для поддержания оптимальных характеристик требуется периодическая проверка состояния фильтрующего элемента и уровня конденсата. В зависимости от условий эксплуатации и степени загрязнения воздуха возможна замена фильтра каждые 6–12 месяцев. В модификации X425 автоматический дренаж снижает нагрузку на персонал, предотвращая переполнение и исключая риски попадания влаги в пневмолинию. Для максимальной эффективности рекомендуется устанавливать фильтр на начальных участках подготовки воздуха, до регуляторов давления и других элементов. Использование в составе модульных систем подготовки воздуха от SMC упрощает монтаж, техническое обслуживание и повышает интеграцию с остальными компонентами пневмосети.

Преимущества применения

Фильтр AF40-F04-2-A-X425 сочетает надежность, компактность и высокую производительность. Среди его ключевых преимуществ:

• высокая пропускная способность при стабильной эффективности фильтрации;
• защита оборудования от загрязнений и продление срока службы пневмокомпонентов;
• прозрачная колба с защитным кожухом для визуального контроля;
• автоматический дренаж снижает риск ошибок персонала;
• простая установка и модульное соединение с другими элементами SMC;
• стойкость к коррозии и вибрациям за счет прочных материалов корпуса.

Эти особенности делают его оптимальным выбором для большинства стандартных и требовательных применений, особенно в условиях непрерывного производства и высокой загрузки оборудования.

Применение в промышленности

Фильтр SMC AF40-F04-2-A-X425 широко используется в следующих направлениях:

• автоматизация промышленных производств;
• пневматические системы станков и манипуляторов;
• управление пневмоприводами упаковочных и пищевых машин;
• обработка воздуха в лабораторном и медицинском оборудовании;
• защита контуров управления в агрессивных средах и зонах повышенной влажности.

Благодаря универсальности и продуманной конструкции, фильтр легко адаптируется под различные производственные задачи.

Таким образом, фильтр SMC AF40-F04-2-A-X425 представляет собой эффективное решение для качественной подготовки сжатого воздуха. Высокая степень очистки, компактные габариты, интеграция с модулями и автоматический слив делают его неотъемлемой частью современной пневматической инфраструктуры. Он обеспечивает бесперебойную работу оборудования, минимизирует эксплуатационные риски и способствует повышению общей надежности пневмосистемы. Компания «Олниса» предлагает поставку компонентов SMC, включая фильтры серии AF, с оперативной доставкой по всей стране.
