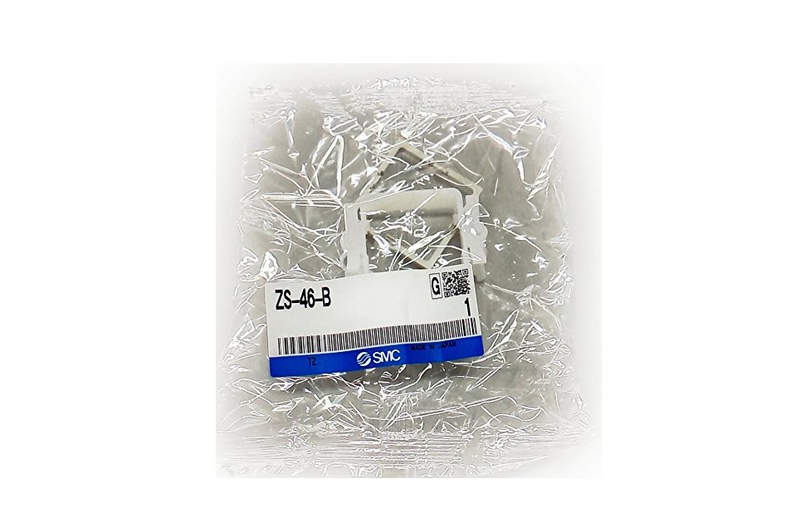

Система крепления SMC ZS-46-B: надежная фиксация вакуумного оборудования

Современные системы автоматизации требуют не только точных и надёжных компонентов, но и продуманной механики монтажа. Одна из таких деталей, зачастую недооценённая на этапе проектирования, — это крепёжная арматура. Примером качественного и практичного исполнения выступает система крепления SMC ZS-46-B, предназначенная для фиксации вакуумных элементов, в первую очередь — вакуумных датчиков, эжекторов и миниатюрных клапанных блоков серий ZS и ZSE от компании SMC. Учитывая высокие требования к точности позиционирования, виброустойчивости и удобству сборки, данное крепление играет важную роль в обеспечении бесперебойной работы всей пневматической системы.

Конструкция и габаритные особенности

Крепление SMC ZS-46-B выполнено в виде прочного и компактного кронштейна с монтажными отверстиями под стандартный крепёж. Изделие разработано с расчётом на установку модулей серии ZSE непосредственно на производственную плоскость, DIN-рейку или специализированный монтажный профиль. В основе конструкции лежит металл высокой прочности, покрытый антикоррозийным составом, устойчивым к механическим нагрузкам и воздействию пневматической среды. Габаритные размеры крепежа варьируются в зависимости от типа устанавливаемого оборудования, однако типовая модификация ZS-46-B рассчитана на установку компактных цифровых датчиков давления и вакуума. Монтажная плита снабжена симметричными отверстиями под винты М3 или М4, обеспечивающими быстрый и надёжный монтаж. Благодаря плоской базе и выверенному расположению отверстий обеспечивается точное позиционирование элемента относительно оси сборочной линии.

Технические характеристики и материалы

Система крепления ZS-46-B изготавливается из анодированного алюминиевого сплава либо нержавеющей стали, в зависимости от условий эксплуатации. Такое решение обеспечивает устойчивость к окислению, вибрационным нагрузкам и температурным перепадам. Материал сохраняет геометрию даже при длительной эксплуатации в условиях производственного цеха с повышенной влажностью или пылевыми загрязнениями. Возможна установка как на горизонтальные, так и на вертикальные поверхности. Дополнительная фиксация обеспечивается за счёт уплотняющего основания или подложки, если требуется амортизация при вибрации. Отдельные версии допускают интеграцию в модульную монтажную систему с общим шинопроводом. Максимальная нагрузка на крепление зависит от веса устанавливаемого датчика, но типовые значения — до 200 г статической массы без потери прочности и с допустимыми динамическими колебаниями до 1,5 G. Температурный диапазон эксплуатации — от –10 до +60 C без конденсации влаги. Устойчивость к агрессивным средам (маслам, смазкам, мелкодисперсной пыли) обеспечивается за счёт защитного покрытия и герметичности посадочных отверстий.

Принцип работы и область применения

Несмотря на кажущуюся простоту, принцип работы крепления строится на обеспечении жёсткости соединения, компенсации микровибраций и предотвращении осевого смещения компонентов. При установке датчика или эжектора важна точность не только самого прибора, но и надёжность точки его крепления, особенно в высокоскоростных манипуляторах или роботизированных вакуумных системах. Крепление SMC ZS-46-B применяется в широком спектре отраслей:

• автоматизация упаковочного оборудования;
• монтаж вакуумных датчиков в линиях сборки электроники;
• установка мини-эжекторов в компактных пневматических системах;
• фиксация цифровых датчиков давления на распределительных модулях;
• крепление элементов управления в шкафах управления и терминалах.

Благодаря модульной архитектуре возможно построение многоуровневых сборок, когда несколько компонентов крепятся в линию или компактный блок.

Совместимость и стандартизация

Крепёжный элемент ZS-46-B спроектирован с учётом международных норм и стандартов, включая ISO и JIS. Совместимость с широким рядом изделий SMC — одно из его ключевых преимуществ. В частности, крепление может быть использовано с моделями ZSE30, ISE30, ZSE40, ZSE80, а также с миниатюрными клапанами серий VQZ или V100. Благодаря унифицированной посадочной базе и идентичным расстояниям между отверстиями обеспечивается совместимость с крепежами других производителей, если они следуют тем же стандартам. Это открывает возможности для интеграции в существующие решения без существенной модификации узлов крепления. Кроме того, предусмотрена опциональная поставка с прокладкой из резины или виброизоляционного материала, которая позволяет снизить воздействие вибраций на чувствительные элементы.

Преимущества использования

Ключевые достоинства применения ZS-46-B в промышленных условиях:

• компактный форм-фактор, не создающий препятствий в ограниченном пространстве;
• повышенная жёсткость и устойчивость к микродеформациям;
• совместимость с широким перечнем компонентов SMC;
• антикоррозийная устойчивость при эксплуатации в агрессивных средах;
• простота и скорость монтажа, сокращающие время сборки оборудования;
• возможность интеграции в модульные системы и шкафы управления;
• длительный срок службы без необходимости технического обслуживания.

Для инженеров и проектировщиков это крепление представляет собой не просто деталь, а важный элемент, повышающий надёжность всей сборки, минимизирующий риски вибрационных сбоев и обеспечивающий стабильную работу сенсорных модулей.

Таким образом, система крепления SMC ZS-46-B — это результат точного инженерного подхода к вопросам фиксации компонентов в условиях промышленной автоматизации. Несмотря на свою скромную роль, данный элемент способен существенно повлиять на эффективность, надёжность и устойчивость всей системы. При выборе решений для монтажа вакуумных датчиков и пневматических элементов стоит отдавать предпочтение стандартным и проверенным решениям от признанных производителей, среди которых SMC занимает лидирующие позиции. Компания «Олниса» предлагает широкий ассортимент оригинальных компонентов SMC, включая крепления ZS-46-B, с возможностью быстрой поставки по всей территории России.
