Решётка Alfa Electric 1000BPB — защита и вентиляция шкафа в одном элементе

В промышленной автоматике и электрощитовом оборудовании особое значение имеет организация вентиляции, исключающей перегрев и обеспечивающей стабильную работу всех внутренних компонентов. Компактная, но функционально продуманная решётка Alfa Electric 1000BPB решает одновременно несколько задач: организует приток или отток воздуха, препятствует попаданию пыли и влаги, сохраняет эстетичный внешний вид шкафа и обеспечивает простоту установки. Этот элемент зачастую воспринимается как второстепенный, но именно от таких деталей зависит надёжность всей системы.

Основные технические характеристики

Решение спроектировано с учётом требований как к механической прочности, так и к вентиляционной пропускной способности. Материал корпуса выполнен из устойчивого к ультрафиолетовому излучению АБС-пластика, обладающего высокой прочностью и стойкостью к механическим повреждениям. Цвет исполнения — серый, приближённый к RAL 7035, что делает решётку визуально совместимой с большинством шкафов автоматизации. Размер по внешнему контуру составляет 150×150 мм, что соответствует типоразмеру вентиляционного окна с условным присоединением 120×120 мм. Это позволяет устанавливать её как самостоятельно, так и в комплекте с вентилятором или фильтрующим элементом соответствующего типоразмера. Конструкция предусматривает встроенные защёлки для крепления без использования винтов, а также уплотнительную прокладку по периметру для защиты от пыли и влаги, благодаря чему изделие имеет степень защиты IP54 при корректной установке.

Устройство и конструктивные особенности

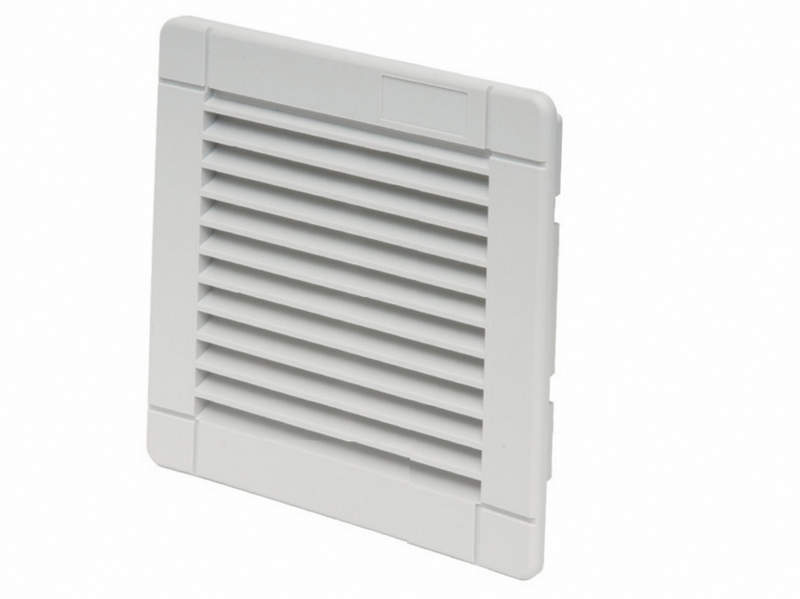

Решётка 1000BPB имеет простую, но эргономичную конструкцию. Основа изделия — жёсткая внешняя рамка с фиксирующими защёлками и центральной частью с вентиляционными прорезями. На обратной стороне предусмотрена ниша для установки фильтрующей прокладки, которая крепится с помощью пружинного механизма или вставляется в направляющие (в зависимости от версии). Конфигурация вентиляционных отверстий спроектирована таким образом, чтобы обеспечить максимальный проход воздуха при минимальной турбулентности и при этом исключить попадание капель влаги под углом до 60, что соответствует требованиям стандарта IPx4. Материал корпуса не поддерживает горение и соответствует категории UL94 V-0, что позволяет использовать изделие в критически важных объектах — от электрошкафов в производственных зонах до телекоммуникационного оборудования.

Варианты режимов эксплуатации и компоновки

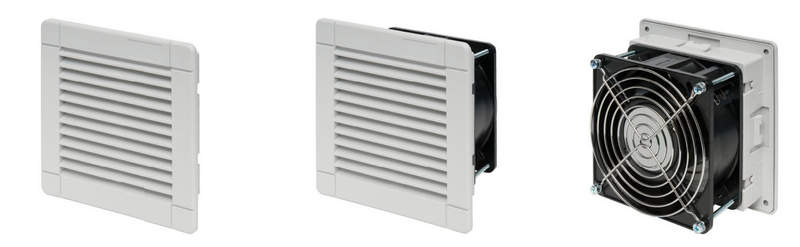

Решётка может быть установлена как в зоне притока воздуха (в нижней части шкафа), так и в верхней зоне — для естественного выхода тёплого воздуха, что особенно эффективно при пассивной вентиляции. Также решётка может использоваться совместно с вентиляторами вытяжного или нагнетающего типа, когда требуется организовать принудительное охлаждение. В случаях, где применяются фильтровентиляторы, решётка служит выходным элементом воздушного потока, а в нижней части шкафа ставится аналогичная по размеру вентиляционная панель с вентилятором. Это создаёт направленный поток воздуха и способствует более эффективному отводу тепла от силовых компонентов. Решение поддерживает работу в широком температурном диапазоне — от -20 до +60 C, что делает его пригодным как для внутреннего монтажа, так и для наружных щитов, установленных под навесами или в корпусах с термостатическим обогревом.

Принцип работы и значение для системы

Функционирование решётки основывается на принципе обеспечения циркуляции воздуха между внешней средой и внутренним пространством шкафа. Воздушный поток проходит через вентиляционные прорези, при этом крупные частицы пыли, брызги и другие загрязнения не проникают внутрь благодаря специальной форме каналов и возможности установить фильтрующий элемент. Если решётка применяется в паре с вентилятором, её основная задача — обеспечить минимальное сопротивление воздушному потоку при сохранении герметичности. В пассивной системе без вентилятора она способствует выравниванию давления и отводу тёплого воздуха за счёт естественной конвекции. В обоих случаях это положительно влияет на снижение температуры внутри шкафа, предотвращает перегрев автоматов, контакторов, ПЛК, преобразователей частоты и других критически важных компонентов, что увеличивает их срок службы и снижает вероятность аварийных отключений.

Области применения и совместимость

Решётка Alfa Electric 1000BPB применяется во всех сферах промышленной автоматизации, где используется щитовое оборудование. Она совместима с большинством типов шкафов стандартной глубины и толщины стенки 1–2 мм. Чаще всего монтируется:

• в шкафах управления на машиностроительных предприятиях;
• в распределительных электрощитовках производственных и логистических объектов;
• в шкафах телеметрии и диспетчеризации;
• в корпусах наружной установки, защищённых козырьками;
• в системах HVAC и теплотехнических установках;
• в инфраструктуре «умных зданий».

Монтаж выполняется в подготовленное вырезанное отверстие с использованием шаблона; крепление осуществляется защёлками или при необходимости фиксируется винтами. Замена фильтра (при наличии) производится без демонтажа всей решётки — достаточно открыть лицевую часть.

Преимущества использования решётки 1000BPB

Выбор решётки Alfa Electric 1000BPB даёт сразу несколько эксплуатационных и монтажных выгод:

• универсальность применения в широком диапазоне температур и условий;
• простая и быстрая установка без инструмента;
• возможность дооснащения фильтром без замены корпуса;
• герметичность на уровне IP54 при использовании уплотнителя;
• эстетичное исполнение в соответствии с промышленными стандартами;
• стойкость к механическим и УФ-воздействиям;
• надёжная работа как в пассивных, так и в активных вентиляционных системах.

Таким образом, решётка Alfa Electric 1000BPB — это простой с виду, но технологически выверенный элемент системы вентиляции электрощитов и шкафов управления. Её грамотное применение позволяет существенно повысить надёжность электрооборудования за счёт эффективного теплоотвода, защиты от загрязнений и обеспечения стабильного микроклимата внутри корпуса. Благодаря сочетанию продуманной конструкции, прочного материала и адаптивности под разные сценарии монтажа, она занимает заслуженное место в линейке профессиональных компонентов для промышленной автоматизации. Для оперативного подбора таких комплектующих и их быстрой поставки по всей стране можно обратиться в компанию «Олниса».
