Ремкомплект E 100 000 347 для Trivac D2.5E — восстановление вакуума без замены насоса
Вакуумные насосы серии TRIVAC D2.5E используются в технологических системах, где требуется стабильное и глубокое разрежение при длительной непрерывной работе. Однако даже при соблюдении всех условий эксплуатации, со временем узлы насоса подвержены износу. Для восстановления работоспособности оборудования и сохранения производительности на исходном уровне применяются оригинальные ремкомплекты. Один из таких комплектов — E 100 000 347 — представляет собой набор уплотнительных и функциональных элементов, специально предназначенный для технического обслуживания и ремонта насосов TRIVAC D2.5E.
Состав ремкомплекта и характеристика элементов

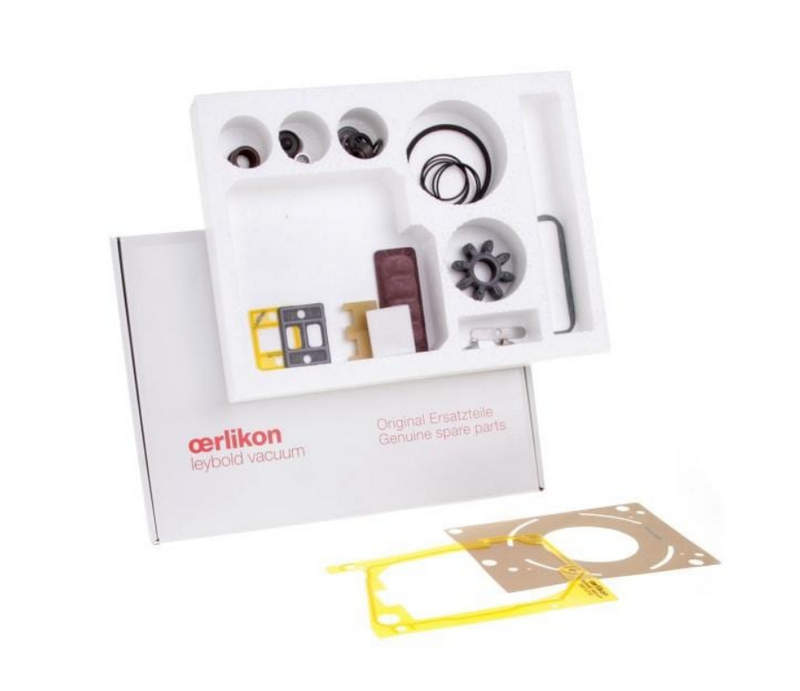

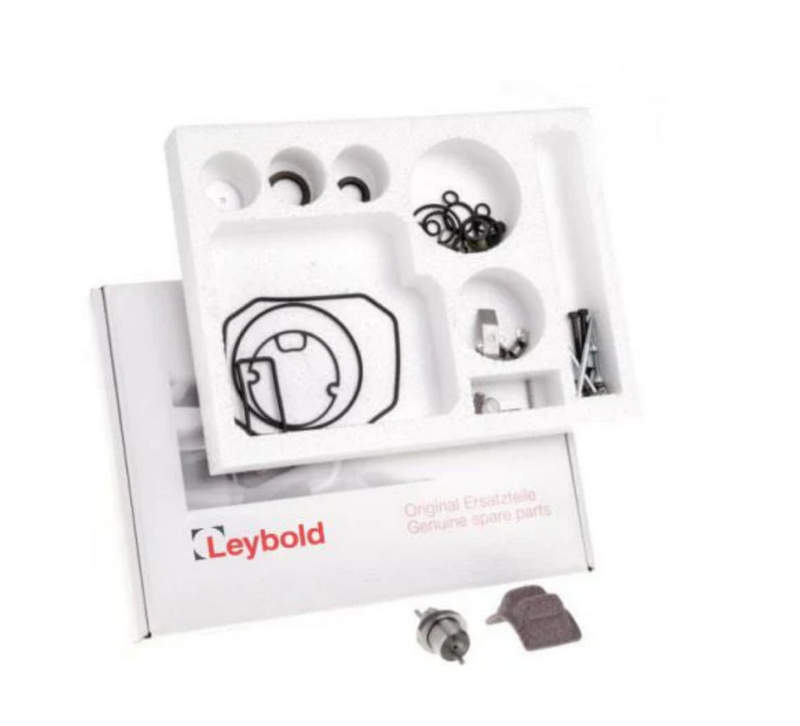

Комплект E 100 000 347 включает в себя следующие компоненты:
- прокладки корпуса и крышки, выполненные из термостойкого материала, устойчивого к вакуумным маслам и температурным колебаниям;
- уплотнительные кольца различного диаметра (O‐ring) из фторкаучука (например, Viton), обеспечивающие герметичность на участках контакта ротора, крышек и патрубков;
- манжетные уплотнения вала (сальники), предотвращающие утечку масла в сторону двигателя и разреженной камеры;
- уплотнение газобалластного канала, предназначенное для защиты от проникновения воздуха при открытом режиме;
- фетровые или сетчатые фильтрующие элементы, предназначенные для удержания пыли и предотвращения попадания загрязнений во внутреннюю систему;
- инструктивный лист с наглядной схемой расположения уплотнений, а также допуски по моментам затяжки болтов для корректного монтажа;
- иногда в комплект включается маслоотражатель или проставка крышки, если это предусмотрено модификацией насоса.
Принцип восстановления герметичности с использованием ремкомплекта
Рабочий процесс по замене деталей из ремкомплекта E 100 000 347 начинается с полной остановки насоса, сливания отработанного масла и разборки агрегата по узлам. После вскрытия корпуса удаляются старые уплотнители и прокладки, выполняется очистка посадочных поверхностей от отложений и остатков масла. Все элементы из ремкомплекта монтируются в соответствии с инструкцией. Уплотнительные кольца устанавливаются в проточки, обработанные под стандартизированные диаметры; фланцевые прокладки — между соединительными плоскостями крышек и корпуса; сальники — на вал с контролем направления кромки. После сборки и заправки свежим вакуумным маслом выполняется контрольный прогон на стенде или в системе. Благодаря применению ремкомплекта обеспечивается восстановление внутреннего давления до заводских параметров, исключается просачивание воздуха или масла, снижается шум и вибрация, увеличивается ресурс до следующего сервисного интервала.
Режимы работы после ремонта
После восстановления насоса с использованием ремкомплекта E 100 000 347 возможна его эксплуатация в штатных условиях без ограничений:
- режим непрерывной работы на глубоком вакууме до 2×10−3 мбар при закрытом газобалластном канале;
- режим с включённым газобалластом — для откачки паров воды или легколетучих веществ, где требуется защита от конденсации внутри камеры;
- циклический режим работы, связанный с частыми запусками и остановками, с сохранением герметичности при каждом включении;
- работа при комнатной температуре или в условиях до +40 C с сохранением стабильности характеристик масла и уплотнений.
Таким образом, насос возвращается к полной функциональности, а производственные процессы — к нормативной эффективности.
Особенности технического обслуживания и рекомендации
Использование оригинального ремкомплекта обеспечивает соответствие материалов и геометрии требованиям производителя. Важно соблюдать следующие рекомендации:
- не использовать старые уплотнения повторно, даже при визуальной целостности;
- при замене тщательно удалять остатки старых прокладок, не допуская царапин на посадочных поверхностях;
- следить за правильным направлением установки сальников (рабочей кромкой в сторону масла);
- при сборке применять допустимые значения момента затяжки (обычно указываются в инструкции в пределах 4–6 Н·м для крепежа корпуса);
- замену проводить в чистом помещении, избегая попадания абразивных частиц внутрь насоса;
- использовать только рекомендованное масло (например, Leybonol LVO 100), чтобы не спровоцировать разбухание новых уплотнений.
Соблюдение этих правил не только обеспечивает эффективность ремонта, но и снижает вероятность повторного выхода из строя.
В целом, ремкомплект E 100 000 347 — это ключевой элемент в цепочке технического обслуживания вакуумных насосов TRIVAC D2.5E. Его применение позволяет быстро восстановить герметичность, работоспособность и эффективность оборудования без серьёзных затрат и простоев. При правильной установке, соблюдении технологии и использовании оригинальных расходников насос возвращается в строй с сохранением всех параметров вакуумирования. Это критически важно для производств, где стабильность вакуума напрямую влияет на качество конечной продукции и рентабельность технологического процесса.
