Восстановление усилия и плавности хода цилиндра через SMC CQ2B125-PS

Пневмоцилиндры серии CQ2B от компании SMC — одни из самых распространённых на рынке компактных исполнительных механизмов. Однако, даже при высоком качестве и надёжности, эксплуатационные нагрузки, износ уплотнений, агрессивные среды или частые циклы включения могут привести к утечкам воздуха и потере герметичности. Для продления ресурса цилиндра и восстановления его функциональности применяется ремкомплект — комплект запасных элементов, предназначенных для сервисного обслуживания.

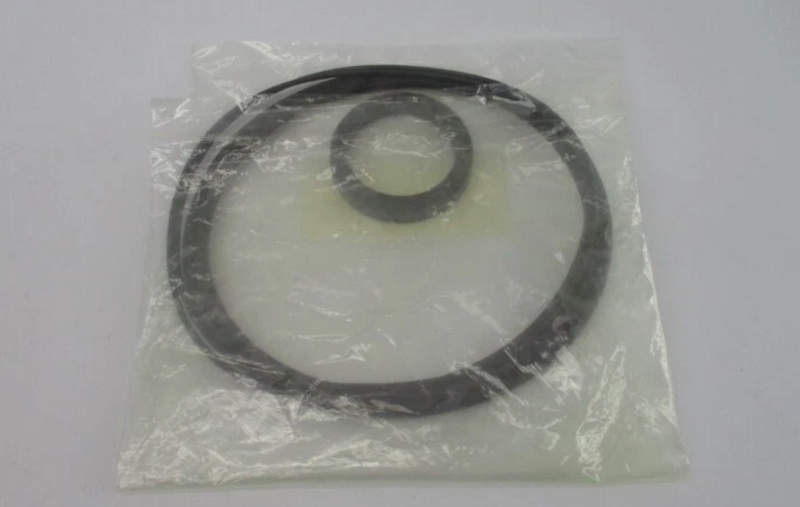

Состав ремкомплекта и материалы исполнения

Комплектация CQ2B125-PS соответствует конструкции пневмоцилиндра с односторонним или двусторонним штоком диаметром 125 мм. В типовой ремкомплект входят:

• поршневое уплотнение;
• уплотнение штока;
• направляющее кольцо;
• статические уплотнения (O-Ring);
• пыльник (scraper или dust seal);
• стопорное кольцо или пружинные фиксаторы (в зависимости от модификации);
• смазочный элемент (в некоторых версиях).

Материалы подобраны с учётом устойчивости к истиранию, воздействию масла, озона, высокочастотной циклической нагрузки и перепадов температур. Уплотнения изготавливаются из нитрилбутадиенового каучука (NBR) или фторкаучука (FKM) для работы в стандартных и повышенных температурных диапазонах. Направляющие кольца из полиацеталя (POM) обеспечивают жёсткость и устойчивость к деформации.

Принцип действия и роль компонентов

Каждый элемент ремкомплекта выполняет чётко определённую функцию в обеспечении герметичности и направленного перемещения поршня:

• Поршневое уплотнение обеспечивает разделение рабочих камер внутри цилиндра;
• Уплотнение штока препятствует выходу воздуха наружу через зону выхода штока;
• Направляющее кольцо стабилизирует движение поршня и защищает от перекосов;
• Пыльник предотвращает попадание пыли, стружки и других загрязнителей внутрь корпуса;
• O-Ring-уплотнения обеспечивают герметичность стыковых и посадочных зон корпуса;
• Фиксаторы или стопорные кольца удерживают уплотнители в нужном положении и предотвращают их сдвиг при высоких давлениях.

Комплексное взаимодействие этих элементов обеспечивает надёжную и долговечную работу цилиндра даже при высоких скоростях перемещения и в условиях загрязнённой среды.

Технические характеристики и совместимость

Ремкомплект CQ2B125-PS предназначен для работы в пневмоцилиндрах с диаметром поршня 125 мм и допускает эксплуатацию в следующих условиях:

• Диапазон температур: от –10 до +70 C (NBR) или до +150 C (FKM);
• Диапазон давления: до 1.0 МПа;
• Совместимость с сухим или маслонаполненным воздухом;
• Полная совместимость с цилиндрами CQ2B125-... независимо от хода и модификации фланцев;
• Не требует модификации корпуса или штока — все элементы соответствуют посадочным местам оригинального цилиндра.

В зависимости от конфигурации цилиндра (односторонний, двусторонний, с амортизаторами и без) могут использоваться различные версии ремкомплекта, которые отличает один или два варианта уплотнений, либо наличие дополнительных пружинных фиксаторов.

Режимы эксплуатации и рекомендации по замене

Ремкомплект подходит как для планового технического обслуживания, так и для аварийного ремонта. При плановом обслуживании рекомендуется менять уплотнения каждые 5–7 миллионов циклов или не реже одного раза в 2 года при стандартной нагрузке. При работе в загрязнённой среде или при высокочастотной эксплуатации интервал сокращается. Рекомендации по демонтажу и замене:

• Демонтаж производится после полной остановки подачи сжатого воздуха и сброса давления;
• Корпус цилиндра разбирается с помощью стандартного инструмента (зачастую — шестигранников);
• Все контактные поверхности очищаются от старой смазки, загрязнений и частиц износа;
• Уплотнения устанавливаются без перекосов, с использованием монтажной пасты или силиконовой смазки;
• Проверяется соответствие размеров каждого элемента (по внутреннему и внешнему диаметру).
• После сборки выполняется пробный запуск с проверкой герметичности под давлением и плавности хода.

Преимущества применения оригинального ремкомплекта

Использование оригинального комплекта CQ2B125-PS от SMC, в отличие от несертифицированных аналогов, даёт ряд ощутимых преимуществ:

• Полное соответствие по геометрии и материалам с заводским исполнением;
• Предсказуемое поведение уплотнений в диапазоне рабочих температур и давления;
• Устойчивость к растрескиванию, набуханию и истиранию;
• Упрощение регламента технического обслуживания (включая соответствие стандартам ISO/CE);
• Снижение рисков остановки оборудования из-за некорректного ремонта.

Таким образом, ремкомплект SMC CQ2B125-PS — это ключ к восстановлению функциональности и герметичности компактных пневмоцилиндров серии CQ2B. Его применение позволяет сэкономить на замене дорогостоящих компонентов, минимизировать простой, обеспечить стабильную работу оборудования и сохранить надёжность даже в тяжёлых условиях эксплуатации. Для тех, кто ценит точность и предсказуемость в автоматизированных системах, выбор оригинального ремкомплекта становится оптимальным решением.
