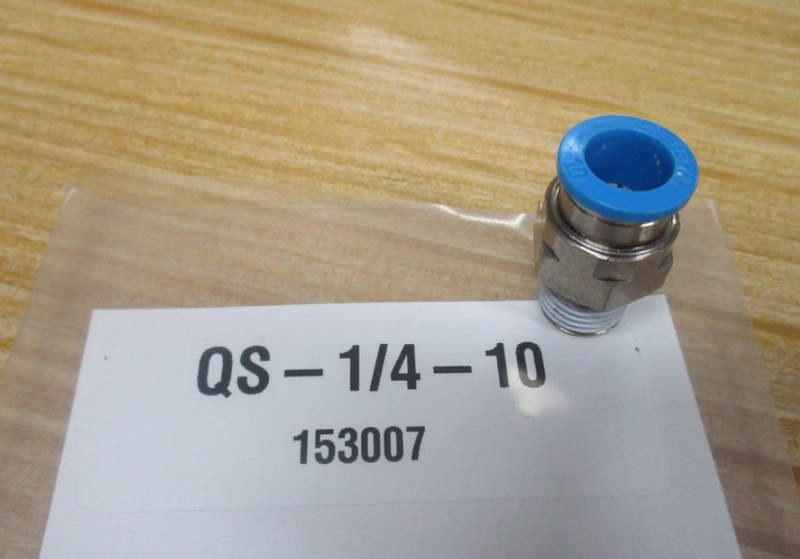

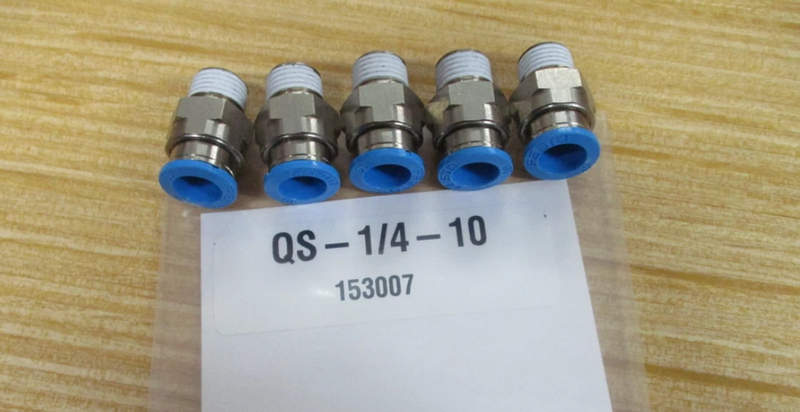

Герметичное подключение пневмотрубки среднего диаметра в рабочих магистралях: резьбовой штуцер FESTO QS-1/4-10 для стабильной подачи воздуха

В пневматических системах значительная часть потерь давления возникает именно в местах соединения трубок с оборудованием. Даже при правильной настройке клапанов и регуляторов нестабильность работы привода часто связана с микроподсосом воздуха в резьбовых соединениях или деформацией трубки возле точки подключения. Особенно это проявляется в линиях среднего расхода, где поток воздуха уже достаточно велик, чтобы утечки влияли на скорость перемещения исполнительных механизмов. Для предотвращения подобных проблем применяются специализированные штуцеры с цанговым зажимом, позволяющие соединять трубку с портом оборудования без дополнительных переходников и без повреждения стенок трубопровода. FESTO QS-1/4-10 предназначен для подключения трубки к резьбовому отверстию оборудования и обеспечивает стабильную герметичность при длительной эксплуатации.

Технические характеристики

Ниже рассмотрим основные параметры соединительного элемента:

• Производитель: FESTO
• Модель: QS-1/4-10
• Тип изделия: резьбовой цанговый штуцер
• Тип соединения: быстроразъёмное push-in
• Резьба: 1/4"
• Диаметр подключаемой трубки: 10 мм
• Назначение: подключение пневматической линии к оборудованию
• Монтаж трубки: установка вручную без инструмента
• Повторное использование: допускается многократное подключение
• Эксплуатация: промышленная пневматика

Такие параметры позволяют использовать элемент как стандартную точку подключения в магистралях среднего расхода.

Особенности конструкции устройств

Штуцер выполнен по принципу быстросъёмного соединения с цанговым фиксатором. После ввода трубки в корпус фиксирующее кольцо равномерно обжимает её по всей окружности. Это предотвращает перекос и исключает появление локальных напряжений в материале трубки. Благодаря равномерному зажиму сохраняется круглое сечение канала, а поток воздуха не испытывает дополнительного сопротивления. Герметичность соединения обеспечивается уплотнительным кольцом, расположенным внутри корпуса. Оно плотно прилегает к поверхности трубки и компенсирует микроперемещения, возникающие при вибрации оборудования. Даже при циклических перепадах давления соединение остаётся стабильным и не требует подтяжки. Резьбовая часть предназначена для установки непосредственно в корпус клапана, распределителя или блока подготовки воздуха. После монтажа соединение образует единый жёсткий узел, устойчивый к механическим нагрузкам. Для демонтажа трубки достаточно нажать на освобождающее кольцо — трубка извлекается без повреждений и может использоваться повторно. Компактная форма штуцера облегчает монтаж в условиях плотной компоновки. Отсутствие необходимости в инструменте сокращает время сборки, а также уменьшает вероятность повреждения трубки при установке. Конструкция рассчитана на многократные циклы подключения, что важно при обслуживании и модернизации оборудования.

Области применения

Ниже обозначим основные направления использования:

• Подключение распределителей и клапанов
• Линии подачи воздуха к пневмоцилиндрам
• Шкафы автоматизации
• Сборочные и упаковочные машины
• Ремонт и модернизация пневмосистем

Штуцер применяется как стандартный элемент подключения в большинстве производственных линий.

Компания «Олниса» выполняет подбор промышленного оборудования и комплектующих, включая соединительную арматуру FESTO. Предоставляются технические консультации по выбору диаметров, совместимости трубок и параметров эксплуатации. Также обеспечивается оперативная доставка по всей стране, позволяющая быстро восстанавливать работоспособность оборудования.

Преимущества

Ключевыми особенностями являются:

• Надёжная герметизация соединения
• Быстрое подключение без инструмента
• Сохранение формы трубки
• Многократное использование
• Снижение потерь давления

Такие свойства повышают стабильность работы пневматической системы.

Исходя из этого, FESTO QS-1/4-10 представляет собой резьбовой цанговый штуцер для подключения трубки диаметром 10 мм к оборудованию. Он обеспечивает герметичность соединения и упрощает монтаж пневматических линий. Подбор и поставка выполняется компанией «Олниса», предоставляющей технические консультации и организующей оперативную доставку по всей стране.
