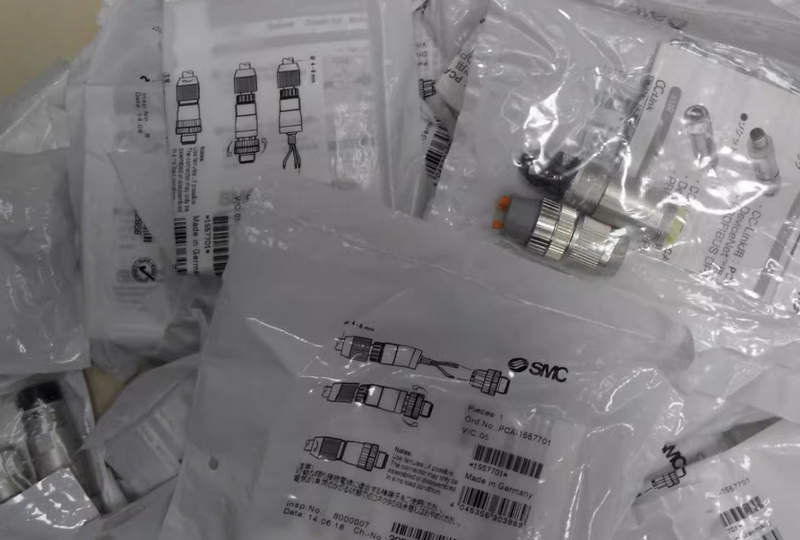

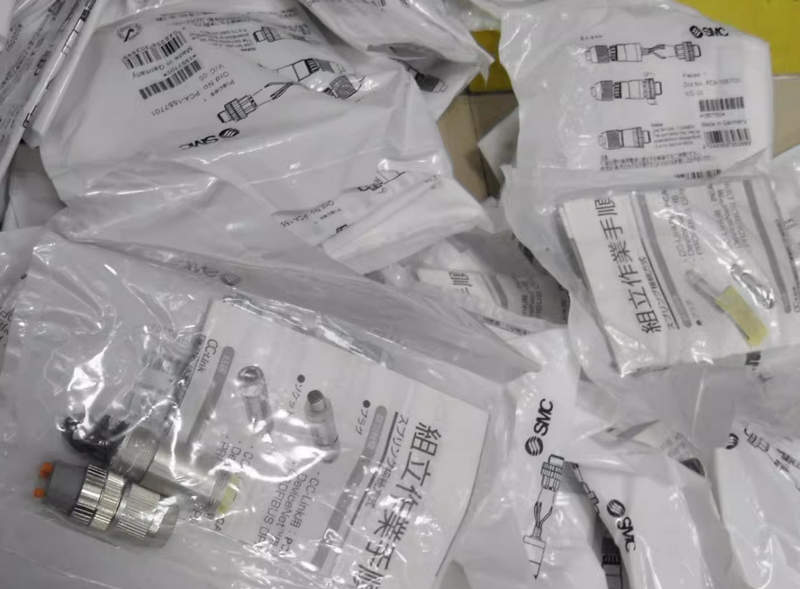

Универсальный соединительный кабель SMC PCA-1557701 M12 для производственных линий
В условиях современной автоматизации и развёртывания распределённых систем управления возрастают требования к качеству, надёжности и универсальности коммутационных решений. Одним из ключевых элементов в таких системах являются промышленные разъёмы, обеспечивающие надёжную передачу сигналов и питания между различными устройствами. Компонент PCA-1557701 SMC M12 представляет собой классический пример промышленного M12-разъёма, сочетающего компактность, высокую степень защиты и совместимость с широким спектром оборудования.
Основные технические характеристики
Разъём PCA-1557701 SMC M12 ориентирован на использование в промышленных условиях, где важны устойчивость к внешним воздействиям и стандартизированные интерфейсы. Его параметры определяют высокую надёжность соединений и соответствие современным требованиям по электромагнитной совместимости. Корпус изготовлен из металлизированного или никелированного латуни с устойчивым к коррозии покрытием; изолирующая часть выполнена из термостойкого пластика с высокой прочностью на изгиб; стандарт подключения – круглый разъём M12 с резьбовой фиксацией; количество контактов – чаще всего 4 или 5, в зависимости от модификации; номинальное напряжение – до 250 В AC/DC при токе до 4 А на контакт; тип подключения проводов – винтовой, пружинный или обжимной, в зависимости от исполнения; допустимый диаметр провода – до 0,75 мм2; температура эксплуатации – от –25 до +85 C; степень защиты – IP67 в собранном виде, что обеспечивает защиту от пыли и кратковременного погружения в воду. Такое сочетание характеристик позволяет использовать разъём в различных отраслях, где требуется быстрый и надёжный монтаж с сохранением функциональности в тяжёлых условиях.
Конструкция и особенности исполнения
Разъём PCA-1557701 SMC M12 выполнен в стандартном цилиндрическом корпусе с наружной резьбой, позволяющей фиксировать его в ответной части с помощью накидной гайки. Система уплотнений реализована через резиновое кольцо, расположенное за резьбой, что обеспечивает герметичность соединения даже при вибрациях или перепадах температуры. Контактная система представляет собой подпружиненные латунные или бронзовые штифты с гальваническим покрытием (золото, серебро или олово), что обеспечивает стабильный контакт с низким переходным сопротивлением. Такие контакты рассчитаны на многократные циклы подключения без существенной деградации проводимости. Изоляционная вставка внутри корпуса обеспечивает точную фиксацию контактов и их позиционирование в соответствии с раскладкой, принятой для разъёмов M12 (например, тип A, B, D и др.), позволяя легко интегрировать его в существующую инфраструктуру. Некоторые версии разъёма могут включать в себя экранирование, реализованное через заземляющий контакт корпуса, что повышает устойчивость к внешним ЭМИ.
Режимы работы и принципы подключения
Разъёмы типа M12, включая PCA-1557701, предназначены для передачи дискретных сигналов, аналоговых значений и питания в системах автоматизации. Применение зависит от конфигурации контактов и типа исполнения (штекер/гнездо, прямой/угловой, с кабелем или под обжим). Принцип подключения заключается в следующем: провода подготавливаются и зачищаются; в зависимости от конструкции – зажимаются в клеммах, обжимаются или фиксируются пружинным зажимом; корпус разъёма закрывается и фиксируется; далее разъём вкручивается в ответную часть до упора с соблюдением усилия, необходимого для надёжного контакта уплотнителя.
В типовом режиме работы разъём используется для подключения датчиков, исполнительных механизмов или распределительных модулей к контроллерам и коммутационному оборудованию. При этом важны устойчивость к вибрации, герметичность и возможность многократного подключения без потери качества контакта. В зависимости от применяемой схемы разводки, разъёмы могут обеспечивать: подачу питания на удалённый датчик (напряжение +24 В и «земля»); передачу сигнала с цифрового выхода; канал аналогового сигнала (0...10 В или 4...20 мА); линию интерфейса (например, IO-Link, RS-485); контакт заземления при наличии экранирования.
Области применения
Разъём PCA-1557701 SMC M12 активно используется в широком спектре отраслей, где важны надёжные соединения и компактные размеры. Его применяют в системах автоматизации технологических процессов; упаковочных линиях и роботизированных ячейках; транспорте и логистике (например, на конвейерах); сборочных производствах и станках с ЧПУ; пищевой и фармацевтической промышленности (в версиях из нержавеющей стали); системах безопасности и видеонаблюдения (при подключении сенсоров и камер); распределительных коробках, распределителях сигнала и клеммных модулях. Универсальность форм-фактора позволяет стандартизировать разъёмы в различных узлах системы, что упрощает складскую логистику, ускоряет монтаж и ремонт.
Производитель и стандартизация
SMC – один из ведущих мировых производителей компонентов для пневмоавтоматики и промышленной автоматизации, поставляющий надёжные соединительные элементы для систем управления. Разъёмы M12 соответствуют ряду международных стандартов: DIN EN 61076-2-101 – стандартизация по размерам и конструкции; IEC 60529 – классификация степеней защиты (например, IP67); RoHS и REACH – соответствие требованиям экологической безопасности по содержанию вредных веществ. Разъёмы SMC проходят многоступенчатый контроль качества, включающий проверку механической прочности, стойкости к вибрациям, контактного сопротивления и герметичности при воздействии влаги. Всё это делает PCA-1557701 пригодным для применения в ответственных системах, включая высокоскоростную промышленную связь и энергоэффективную автоматику.
Использование данного компонента в проектных решениях обеспечивает: быструю и надёжную коммутацию различных элементов автоматизации; высокую степень защиты от пыли, влаги и вибраций; совместимость с международными стандартами и унифицированными интерфейсами; упрощённый монтаж и демонтаж без специального инструмента; устойчивость к агрессивным средам при выборе соответствующего исполнения; сокращение времени обслуживания и модернизации оборудования. Для систем, ориентированных на надёжность и скорость монтажа, разъёмы типа PCA-1557701 SMC M12 представляют собой оптимальное решение с проверенной эксплуатационной надёжностью.
В целом, разъём PCA-1557701 SMC M12 – это современное и универсальное решение для коммутации в промышленных системах управления. Его характеристики и конструктивные особенности делают его востребованным в автоматизированных комплексах с высокими требованиями к качеству и долговечности. В сочетании с другими компонентами от SMC, этот разъём обеспечивает стабильную и безопасную работу оборудования, снижает риски отказов и облегчает техническое обслуживание.
