Универсальный исполнительный механизм SMC C85N25-125 в автоматизации линий

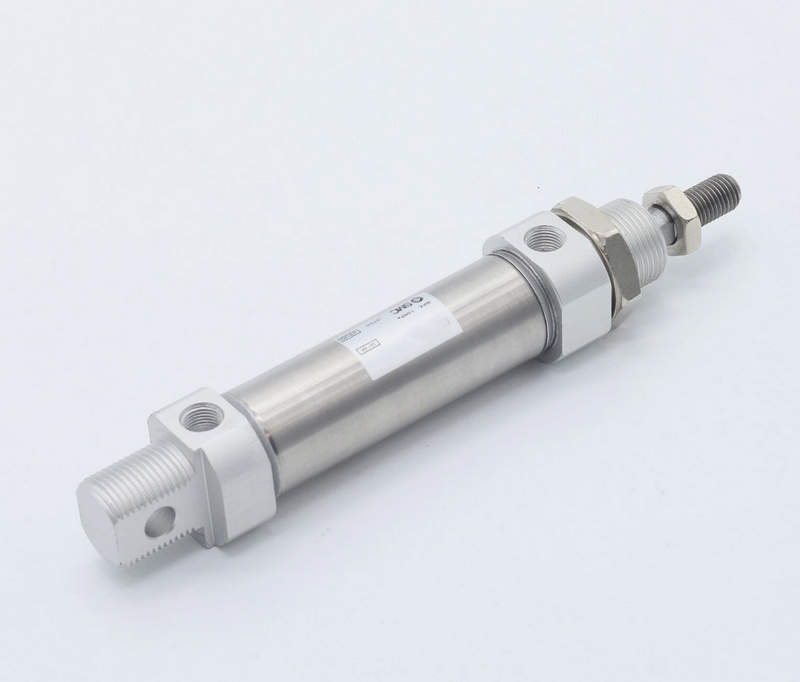

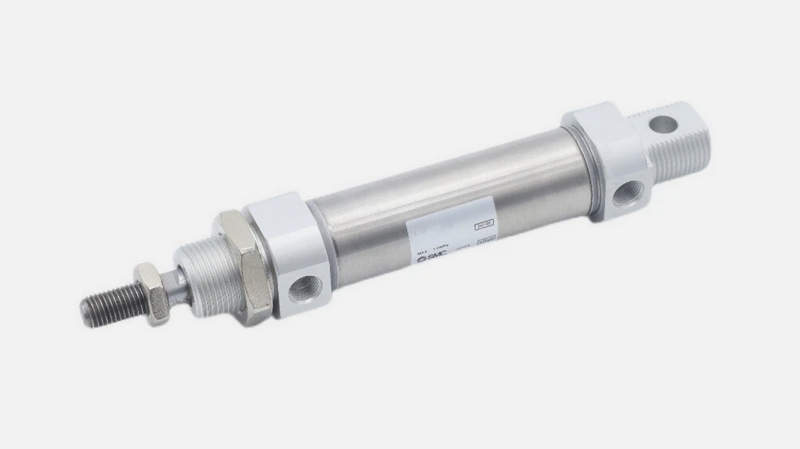

Пневматические цилиндры серии C85 от компании SMC хорошо зарекомендовали себя в промышленных системах автоматизации благодаря надежности, компактности и совместимости с международными стандартами ISO 6432. Модель — SMC C85N25-125 — представляет собой цилиндр с диаметром поршня 25 мм и ходом 125 мм, предназначенный для линейного перемещения в одно- или двустороннем режиме действия, в зависимости от комплектации.

Основные технические характеристики

Данная модель обладает сбалансированными техническими параметрами, подходящими для широкого спектра применений. Характеристики C85N25-125 включают:

диаметр поршня: 25 мм;
ход штока: 125 мм;

тип действия: двойного действия;
рабочее давление: от 0,1 до 1,0 МПа;
максимальное давление: до 1,5 МПа;
рабочая среда: очищенный воздух без капель масла;
тип амортизации: регулируемая пневматическая, возможно наличие встроенных демпферов;
скорость движения штока: от 50 до 500 мм/с;
рабочая температура: от –10 до +70 C (без замерзания конденсата);
присоединение к пневмолинии: резьбовое, с возможностью установки переходников;
тип крепления: универсальный (опции — передний/задний фланец, скоба, шарнирное ухо и т.д.);
материалы корпуса: алюминиевый сплав с анодированным покрытием;
уплотнения: износостойкий синтетический каучук, пригодный для сухого воздуха.

Такой набор параметров делает цилиндр пригодным как для стандартных, так и для специфических задач, где требуется точное и надежное выполнение возвратно-поступательных движений.

Принцип работы и конструктивные особенности

Цилиндр работает по классическому принципу двойного действия: при подаче сжатого воздуха в одну из полостей (переднюю или заднюю) осуществляется выдвижение или втягивание штока, в зависимости от направления потока. При этом противоположная полость соединяется с атмосферой для сброса давления. Это позволяет создавать равномерное усилие на протяжении всего хода в обе стороны. Конструкция цилиндра предполагает:

алюминиевую трубку корпуса с внутренней шлифовкой для уменьшения трения и увеличения срока службы уплотнений;
наконечники из цинкового сплава, запрессованные на торцах корпуса с фиксацией стопорными кольцами;
шток из нержавеющей стали с хромированием и резьбовой частью для крепления наконечников;
встроенные магнитные кольца для датчиков положения (опционально), позволяющие использовать цилиндр в автоматизированных системах контроля;

возможность ротационного поворота корпуса при монтаже;
амортизационные кольца для снижения ударных нагрузок в крайних положениях;
внутренние направляющие втулки, обеспечивающие соосность штока и корпуса.

Компактные размеры и симметричная конструкция дают возможность установки цилиндра в ограниченных пространствах, а использование стандартов ISO делает его взаимозаменяемым с продукцией других производителей.

Режимы применения и сценарии эксплуатации

Цилиндр C85N25-125 может применяться в различных режимах, в зависимости от архитектуры пневмосистемы:

автоматический режим с контролем хода при помощи концевых датчиков и распределителей;
пошаговый режим с ручным управлением через пневмоклапаны;
регулируемый режим с возможностью изменения скорости с помощью дросселей или пневморегуляторов;

циклический режим работы в составе повторяющихся технологических операций;
пружинный возврат (в модифицированных одноходовых исполнениях — не для данной модели);
режим блокировки с применением внешних запорных клапанов;
вакуумный режим с удержанием нагрузки посредством присосок или вакуумных устройств, управляемых от движения цилиндра;
интеграция с электропневматикой и ПЛК — при наличии магнитного кольца и соответствующих датчиков.

Для достижения наилучших показателей рекомендуется установка фильтров-редукторов и осушителей перед подачей воздуха в цилиндр. Это увеличивает срок службы уплотнений и снижает риски выхода из строя в условиях загрязненной среды.

Области применения

Универсальность цилиндра открывает возможности использования в самых разных секторах:

в машиностроении — как привод для подачи, позиционирования, прижима деталей;
в упаковочном оборудовании — для перемещения кареток, фиксации заготовок, работы шторок и заслонок;
в сборочных линиях — для автоматизации перемещений узлов, фиксаторов, подъемников;
в пищевой и фармацевтической промышленности — в условиях с невысокой влажностью и температурой;
в логистических системах — на транспортерных установках, манипуляторах, приводах сортировки;
в мебельной и деревообрабатывающей промышленности — для подачи материалов, прижима, точного позиционирования;
в лабораторных стендах и макетах — как доступное и стандартизированное решение.

Наличие крепежных аксессуаров, вариантов штоков и возможность установки датчиков делают модель гибкой для встраивания в индивидуальные системы.

Преимущества конструкции

Выделим ключевые достоинства рассматриваемого цилиндра:

компактность и легкость — благодаря алюминиевому корпусу и унифицированной конструкции;
полное соответствие ISO 6432 — упрощает подбор и замену;
возможность монтажа в любом положении;
широкий диапазон рабочих температур и давлений;
низкий уровень шума при работе;
совместимость с магнитными датчиками положения;
наличие амортизации — продлевает срок службы и снижает износ механики;
простой и быстрый монтаж благодаря унифицированным креплениям;
доступность оригинальных запасных частей и комплектующих;
высокое качество исполнения от проверенного производителя — SMC.

Для повышения производительности можно использовать аксессуары: направляющие, компенсаторы люфта, приспособления для точной настройки хода, а также интерфейсы для подключения к цифровым системам управления.

Таким образом, пневмоцилиндр SMC C85N25-125 — это надежный и стандартизированный элемент в арсенале инженера-проектировщика. Его преимущества раскрываются в условиях, где важны стабильность, совместимость и широкая адаптация к различным требованиям по монтажу и работе. Он демонстрирует высокую производительность в промышленных линиях, обеспечивая стабильную работу исполнительных механизмов. Благодаря легкости, универсальности и поддержке со стороны производителя, данная модель находит свое место в широком спектре производственных решений. При подборе аналогов, проектировании новых участков или обновлении существующего оборудования стоит рассматривать C85N25-125 как универсальный и проверенный выбор.
