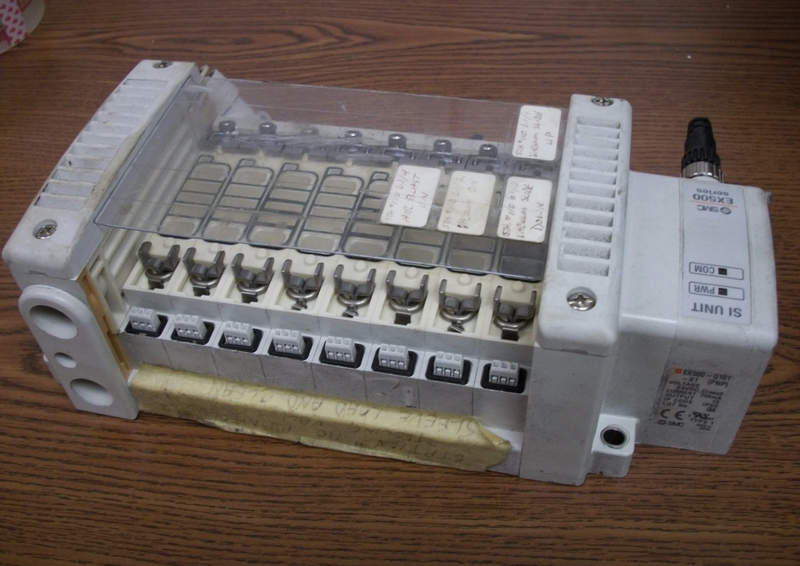

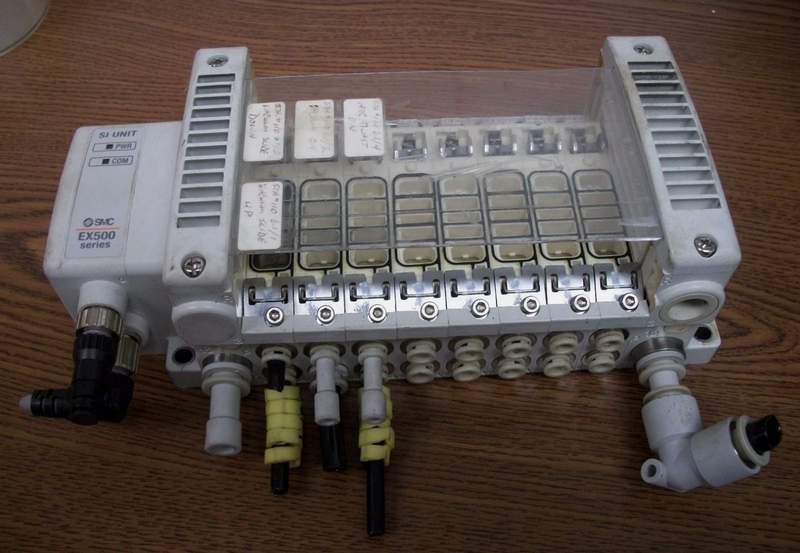

Надёжная передача сигналов датчиков и клапанов через SMC EX-500-Q101

В современных автоматизированных системах управления важнейшую роль играют интерфейсные модули, обеспечивающие надежную связь между исполнительными компонентами и контроллером. Одним из ярких примеров высокотехнологичного подхода к интеграции является модуль SMC EX-500-Q101 — шлюз, предназначенный для подключения распределителей и входных/выходных модулей к сетям промышленного поля. Это устройство входит в состав популярной серии EX-500 от SMC, разрабатывавшейся как решение для быстродействующей, компактной и гибкой модульной системы ввода/вывода.

Технические характеристики

SMC EX-500-Q101 обладает сбалансированным набором параметров, соответствующим современным требованиям промышленной автоматизации:

Ширина корпуса: 52 мм;
Напряжение питания: 24 В DC (допустимые колебания ±10%);
Интерфейс: зависит от модификации (модель Q101, как правило, ориентирована на Profibus DP);
Максимальная нагрузка по токовой шине: 3.6 А (в зависимости от конфигурации);
Поддержка клапанных островов: серия SV1000, SV2000, SY и др. через соответствующие адаптеры;
Количество подключаемых модулей ввода/вывода: до 9 модулей (или ограничено общим потреблением);
Защита: встроенные фильтры от перенапряжения, защита от короткого замыкания, контроль ошибок связи;

Монтаж: на DIN-рейку 35 мм или панельное крепление;
Индикация: LED-индикаторы состояния связи, ошибок, питания, активности;
Температурный диапазон: от 0 до +50C;
Степень защиты: IP20 (при правильной установке в шкафу автоматики);
Тип разъемов: плоские кабели или разъемы типа MIL/CN-фишки (зависит от исполнения);
Вес: около 170–220 г (в зависимости от модификации и комплектации);
Сопряжение с контроллерами: Siemens, Omron, Mitsubishi, Rockwell, Beckhoff и другими.

Принцип работы и архитектура взаимодействия

Работа EX-500-Q101 основывается на концепции распределенной периферии: шлюз принимает команды от головного ПЛК и транслирует их на модули исполнительных устройств, при этом получая обратную информацию от входных сигналов. Механизм обмена основан на циклической передаче данных по полевой шине, при этом весь процесс строго синхронизирован с циклом работы ПЛК. Шлюз работает в следующих направлениях:

прием и дешифровка данных от управляющей сети (например, Profibus);
передача управляющих команд к выходным модулям (например, включение пневмоклапанов);
сбор данных от входных датчиков (например, концевых выключателей, фотоэлементов) и обратная отправка в ПЛК;
контроль наличия ошибок и аварийных состояний (например, обрыв связи, перегрузка по току).

Архитектура шлюза модульная: через базовый модуль Q101 подключаются как модули управления клапанами, так и цифровые входы/выходы, что позволяет гибко масштабировать систему под конкретную задачу.

Поддерживаемые режимы работы и функции

SMC EX-500-Q101 поддерживает несколько рабочих режимов, ориентированных на оптимизацию управления:

Автоматический режим передачи данных: реализуется циклическая передача сигналов с минимальной задержкой, согласно стандарту Profibus (или другого протокола);
Режим диагностики: при возникновении ошибок шлюз передает статусные фреймы в ПЛК, что позволяет своевременно выявить и устранить проблему;
Режим энергосбережения: при снижении активности шлюз может отключать питание клапанных модулей для снижения энергопотребления;
Гибкая адресация: возможность назначения уникального адреса через конфигуратор либо DIP-переключатели (в зависимости от сети);
Горячая замена модулей: допускается подключение/отключение модулей ввода/вывода без отключения основного питания — в рамках поддерживаемой архитектуры.

Конструктивные особенности и варианты исполнения

Отдельного внимания заслуживает конструкция EX-500-Q101: она рассчитана на минимальный объем в шкафу автоматики, при этом сохраняется легкость подключения и быстрая замена модулей. Разъемные соединения позволяют монтировать и демонтировать модули без пайки и длительного демонтажа всей системы. Дополнительно доступны комплектации с различными типами интерфейсов:

EX-500-Q101 для Profibus DP;
EX-500-Q101N или аналогичные — для DeviceNet;
EX-500-Q101E — для EtherCAT или Ethernet/IP (в других вариантах линейки).

Шлюз может комплектоваться клеммными модулями, монтажными направляющими, защитными кожухами и другими аксессуарами, оптимизирующими установку в условиях вибрации, пыли и перегрева.

Преимущества использования в автоматизированных системах

Выбор модуля EX-500-Q101 обеспечивает ряд эксплуатационных и экономических выгод:

уменьшение количества кабельных соединений;
сокращение времени монтажа и пусконаладки;
высокая степень диагностики и удаленного контроля;
компактность и модульность системы;
возможность интеграции в сети разных производителей;
сертификация и соответствие международным стандартам (CE, RoHS и пр.).

Кроме того, наличие LED-индикации и встроенной защиты делает его удобным для техобслуживания и быстрого выявления неисправностей.

Применение и интеграция в проект

Модуль SMC EX-500-Q101 особенно удобен при создании распределённых пневмосистем с централизованным управлением. Например, на сборочном конвейере можно использовать данный шлюз для управления группами пневмоклапанов, считывания состояния датчиков, отслеживания ошибок без необходимости прокладывать отдельные линии от каждого элемента до ПЛК. В системах с повышенными требованиями к масштабируемости шлюз позволяет наращивать количество исполнительных элементов без перепроектирования шкафа. Установка осуществляется за считанные минуты при наличии DIN-рейки, а адресация и подключение конфигурируются через стандартные утилиты.

Таким образом, SMC EX-500-Q101 представляет собой эффективное решение для построения модульной распределенной системы управления пневматикой и цифровыми сигналами. Его прочность, универсальность, совместимость с различными протоколами и удобство монтажа делают его востребованным в проектах промышленной автоматизации самого разного масштаба. В связке с надежной компонентной базой и грамотной архитектурой системы, он становится ключевым элементом бесперебойной и гибкой работы всего производственного процесса. Для подбора шлюзов серии EX-500, адаптеров и периферийных модулей, а также получения поддержки и оперативной доставки оборудования, обращайтесь в компанию «Олниса».
