Плановое обслуживание компрессорной станции с использованием 2901029801

Разгрузочные клапаны широко применяются в винтовых компрессорах, где играют ключевую роль в управлении воздушным потоком при запуске, разгрузке и переходе в режим холостого хода. Надёжная работа этих клапанов требует регулярного технического обслуживания, включая замену изношенных уплотнений и элементов управления. Для этого используются специализированные ремкомплекты, такие как Atlas Copco 2901029801. Этот комплект предназначен для восстановления работоспособности разгрузочного клапана без необходимости полной замены узла, что позволяет значительно снизить эксплуатационные расходы.

Назначение ремкомплекта

Комплект 2901029801 разрабатывался для планового обслуживания разгрузочного клапана винтовых компрессоров Atlas Copco. Его основная функция — обеспечить восстановление герметичности и корректности работы всех динамических и статических соединений внутри клапана. Это особенно важно в условиях высоких перепадов давления и температуры, характерных для промышленной эксплуатации. Использование ремкомплекта позволяет восстановить стабильную работу клапана, избежать потери давления, снизить потребление энергии и предотвратить непредвиденные остановки оборудования. Благодаря точному соответствию оригинальной конструкции, все элементы комплекта легко интегрируются в существующий механизм без необходимости модификации или подгонки.

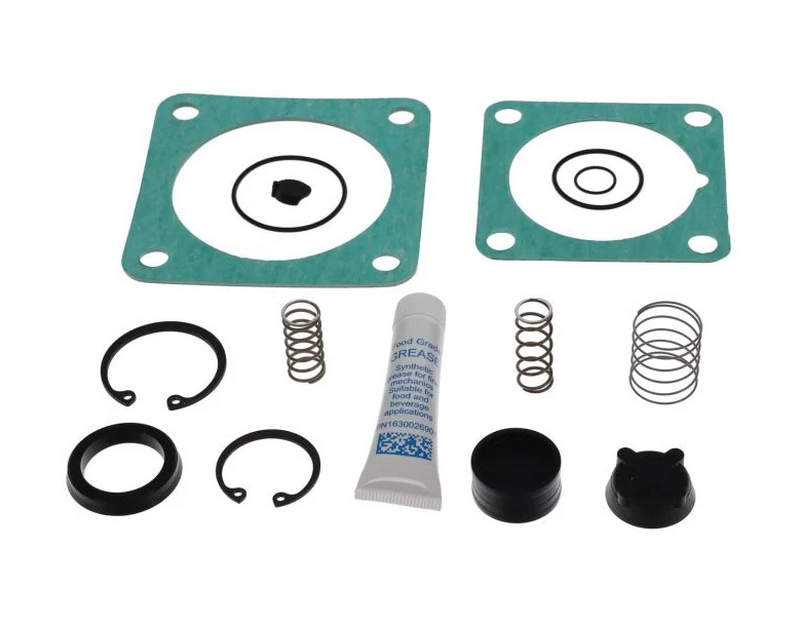

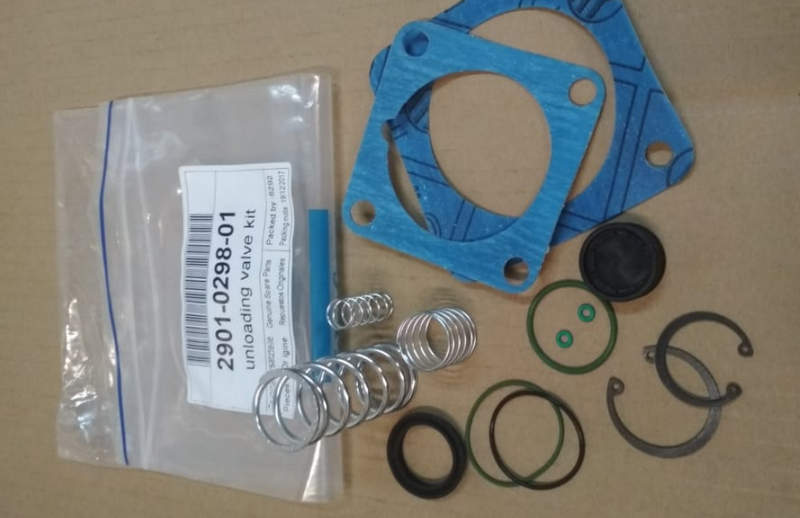

Состав ремкомплекта

Ремкомплект включает ряд компонентов, каждый из которых выполняет строго определённую функцию в системе герметизации и управления потоком воздуха:

• уплотнительные кольца из термостойких эластомеров (O-Ring) различных диаметров и сечений;
• опорные шайбы и направляющие кольца, обеспечивающие корректное позиционирование подвижных частей клапана;
• пружины, отвечающие за восстановление исходного положения золотников и мембран;
• тормозные вставки или демпферы, снижающие ударные нагрузки при перемещении подвижных частей;
• уплотнительные мембраны, воспринимающие давление и регулирующие подачу воздуха на управляющие камеры;
• смазочные компоненты (в виде пакета силиконовой смазки или тефлонового состава), используемые при сборке узла;
• в ряде случаев — фиксирующие шплинты, кольца или винты, если конструкция клапана предусматривает необходимость их замены при обслуживании.

Каждый элемент проходит заводской контроль, обеспечивая соответствие строгим допускам, необходимым для герметичности при высоком давлении.

Материалы и стойкость

Все элементы ремкомплекта выполнены из материалов, устойчивых к воздействию компрессорного масла, высоких температур и давления. Чаще всего это:

• нитрилбутадиеновый каучук (NBR) — для стандартных температурных условий;
• фторэластомер (FKM/Viton) — для эксплуатации при высоких температурах и агрессивных средах;
• PTFE-композиты — для направляющих элементов с низким коэффициентом трения;
• нержавеющая сталь — для пружин, фиксаторов и механических соединений.

Материалы подбираются таким образом, чтобы обеспечить стабильную работу клапана в течение межсервисного интервала от 2000 до 8000 моточасов, в зависимости от условий эксплуатации.

Принцип работы разгрузочного клапана

Разгрузочный клапан регулирует подачу воздуха в компрессор при запуске и переходе в режим холостого хода. Его основная задача — обеспечить отсутствие нагрузки на винтовой блок в момент старта двигателя и плавный переход к рабочему давлению после выхода на номинальные обороты. В начальном состоянии, при запуске, управляющий канал клапана закрыт; основная заслонка удерживается в положении «разгружено» с помощью пружины. Как только двигатель достигает рабочей частоты вращения и появляется управляющее давление, пневмосигнал поступает на управляющую камеру, сжимая пружину и сдвигая заслонку. Открывается путь к винтовому блоку, и начинается подача воздуха в ресивер. В режиме холостого хода, когда давление достигает предельного значения, управляющее давление вновь изменяется, клапан переходит в состояние разгрузки, перекрывая основной канал и сбрасывая давление через байпасный тракт или в атмосферу.

Режимы работы

Клапан, обслуживаемый данным ремкомплектом, функционирует в следующих режимах:

• режим запуска — клапан закрыт, винтовой блок разгружен;
• режим загрузки — клапан открыт, компрессор работает под нагрузкой;
• режим холостого хода — клапан закрывается, прекращается подача воздуха;
• режим сброса — избыточное давление сбрасывается через перепускной канал.

Все переключения между режимами обеспечиваются за счёт действия управляющего давления и восстановления упругости элементов клапана, таких как пружины и мембраны. Именно поэтому высокое качество уплотнений и механических деталей критично для надёжности работы всей системы.

Порядок применения ремкомплекта

Перед началом технического обслуживания необходимо отключить компрессор, сбросить давление в системе и отсоединить управляющие каналы от клапана. Затем проводится разборка корпуса клапана, удаление старых уплотнителей, зачистка посадочных поверхностей и установка новых элементов из ремкомплекта.

Важно соблюдать следующие правила:

• все уплотнительные элементы должны быть установлены без перекосов и натяжений;
• поверхности, соприкасающиеся с уплотнениями, должны быть очищены от остатков масла, нагара и загрязнений;
• при сборке используется только совместимая смазка, входящая в комплект или рекомендованная производителем;
• все детали должны быть затянуты в соответствии с моментами, указанными в технической документации Atlas Copco;
• после сборки проводится проверка герметичности и тестовый пуск компрессора в режиме загрузки и холостого хода.

Области применения

Ремкомплект 2901029801 применяется на ряде моделей винтовых компрессоров Atlas Copco, эксплуатирующихся в следующих отраслях:

• пищевое производство;
• металлообработка и машиностроение;
• фармацевтические предприятия;
• горнодобывающая промышленность;
• автоматизированные сборочные линии и пневмосети.

Наличие запасного ремкомплекта на складе позволяет сократить время простоя оборудования и минимизировать производственные риски.

Таким образом, ремкомплект Atlas Copco 2901029801 представляет собой продуманное решение для надёжного и эффективного восстановления разгрузочных клапанов. Благодаря точному соответствию оригинальным спецификациям и использованию материалов высокого качества, он обеспечивает бесперебойную работу компрессорного оборудования в условиях интенсивной промышленной эксплуатации. Регулярное применение таких комплектов при техническом обслуживании способствует снижению эксплуатационных рисков и затрат, что делает их обязательным элементом складского запаса для ответственных производственных предприятий.
