Ресивер SMC VBAT05AF-SV: стабильный запас воздуха для пневмосистемы

Промышленные пневмосистемы требуют точной и надёжной поддержки давления для обеспечения стабильной работы исполнительных механизмов, клапанов и регуляторов. В этой среде особое значение приобретают буферные ёмкости — ресиверы, которые аккумулируют сжатый воздух и стабилизируют его подачу. Среди компактных решений, широко применяемых в автоматизированных сборочных линиях, упаковочном оборудовании и пневмоприводах, выделяется модель SMC VBAT05AF-SV. Это не просто ёмкость — это специализированный модуль с интеграцией в линейку VBAT, рассчитанный на надежную работу в условиях интенсивной эксплуатации.

Конструктивные особенности и технические параметры

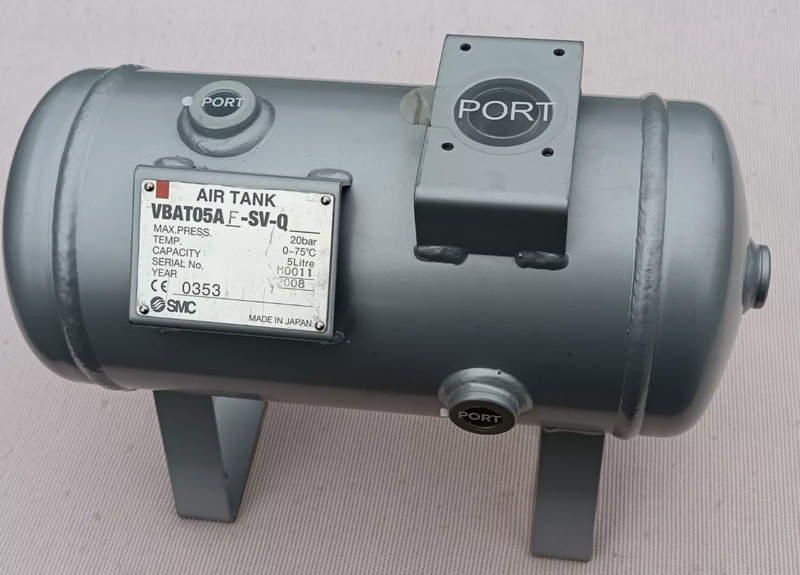

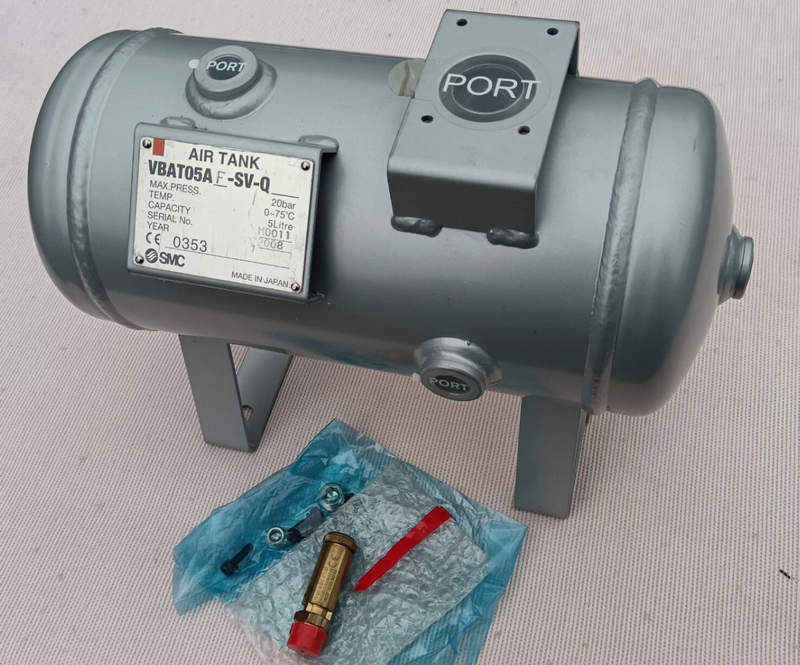

Ресивер VBAT05AF-SV выполнен в компактном корпусе, что делает его удобным для монтажа в ограниченных пространствах распределительных шкафов, пневмораспределительных островов и мобильных агрегатов. Модель представляет собой алюминиевый цилиндр со встроенными пневматическими соединениями, рассчитанными на надёжное удержание давления и герметичность в течение длительного срока службы. Объем ресивера составляет 0,5 литра, что делает его идеальным для применения в распределённых системах с малым расходом воздуха или как локальный буфер вблизи быстродействующих пневмоцилиндров. Рабочее давление обычно находится в диапазоне до 1 МПа, что позволяет использовать его в широком спектре пневмосетей. Конструктивно возможна установка манометров и предохранительных клапанов благодаря резьбовым портам, что повышает уровень безопасности и контроля. Температурный диапазон эксплуатации, как правило, лежит в пределах от −5 до +60 C, что соответствует стандартным условиям работы в производственных помещениях. Корпус обработан антикоррозийным покрытием, а в конструкции исключены мёртвые зоны, где может накапливаться конденсат или загрязнения.

Принцип работы и роль в пневмосистеме

Ресивер SMC VBAT05AF-SV выполняет сразу несколько критически важных функций в составе пневмосети. Во-первых, он служит буферной ёмкостью: при скачках потребления воздуха он временно компенсирует разницу между подачей и расходом, обеспечивая стабильное давление в системе. Это особенно важно при резких включениях/выключениях пневмоцилиндров или в случаях, когда компрессор не способен быстро нарастить давление. Во-вторых, ресивер сглаживает пульсации давления, возникающие из-за особенностей работы компрессора, клапанов и других элементов. Это снижает механическую нагрузку на чувствительные компоненты, повышает стабильность работы датчиков давления и исключает ошибочные срабатывания устройств автоматики. Кроме того, VBAT05AF-SV позволяет временно поддерживать работу пневмосистемы при кратковременном падении давления в магистрали или отключении подачи воздуха. Он обеспечивает минимальный запас воздуха, достаточный для безопасного завершения цикла работы оборудования или перевода его в аварийное положение.

Режимы эксплуатации и варианты установки

В зависимости от конфигурации системы, ресивер VBAT05AF-SV может использоваться в постоянном или буферном режиме. В постоянном режиме он является частью основной магистрали и всегда участвует в поддержании давления. В буферном режиме он подключается к конкретному исполнительному механизму или ветке, и срабатывает только в моменты пикового расхода. Монтаж ресивера может осуществляться как горизонтально, так и вертикально, при условии обеспечения надёжного крепления и предотвращения вибраций. Важно предусмотреть слив конденсата через соответствующие порты либо установить автоматический дренаж, особенно при эксплуатации в условиях повышенной влажности или частых перепадов температуры. Рекомендуется размещение ресивера как можно ближе к исполнительным механизмам — это минимизирует потери давления в трубопроводах и обеспечивает быструю реакцию системы на изменения нагрузки. Возможно использование нескольких ресиверов в параллель, что расширяет буферную ёмкость без значительного увеличения габаритов.

Преимущества конструкции и область применения

Модель VBAT05AF-SV выделяется высокой степенью компактности, что особенно актуально в современных условиях, когда каждый миллиметр пространства в пневмошкафу имеет значение. Её лёгкий корпус не создаёт дополнительной нагрузки на монтажные конструкции, а простой сервис делает замену и техобслуживание быстрыми и удобными. Корпус выполнен из анодированного алюминия, устойчивого к коррозии и агрессивным средам, что позволяет применять ресивер в условиях высокой влажности, в присутствии масел, аэрозолей и других загрязнителей. Использование резьбовых соединений стандарта G1/8 или G1/4 (в зависимости от версии) упрощает интеграцию с другими элементами пневмосети. Благодаря модульной архитектуре VBAT-серии, ресивер может использоваться совместно с пневморегуляторами, фильтрами, распределителями, что позволяет строить компактные и функциональные пневматические станции в едином корпусе. Это особенно удобно для применения в автоматических сборочных линиях, упаковочных машинах, прецизионных лабораторных установках и пневматических стендах.

Пример применения в промышленности

В сборочных линиях по производству электроники ресиверы VBAT05AF-SV устанавливаются вблизи вакуумных присосок или пневматических толкателей. При одновременном включении нескольких таких элементов резко возрастает потребление воздуха, и без буфера возможно падение давления. Ресивер компенсирует эти скачки, обеспечивая стабильную работу оборудования. В упаковочных машинах ресиверы применяются для накопления воздуха при работе в импульсном режиме — например, при выстреливании упаковочной пленки или формировании герметичных пакетов. Это позволяет использовать компрессоры меньшей мощности, снижая затраты на энергопотребление. В автоматических манипуляторах и робототехнических комплексах VBAT05AF-SV может обеспечивать запас воздуха для экстренного срабатывания — например, для безопасного сброса детали при отключении питания.

В целом, ресивер SMC VBAT05AF-SV — это компактное, надёжное и высокофункциональное решение для стабилизации давления и создания локальных буферов воздуха в промышленных пневмосистемах. Его использование позволяет повысить надёжность работы оборудования, снизить износ компонентов и обеспечить бесперебойную работу в условиях переменных нагрузок. Благодаря своей универсальности, простоте монтажа и совместимости с модульными системами, данная модель заслуженно занимает место в арсенале современных инженеров-пневматиков. В компании «Олниса» вы можете заказать подходящий вариант и получить оперативную доставку по всей территории России.
