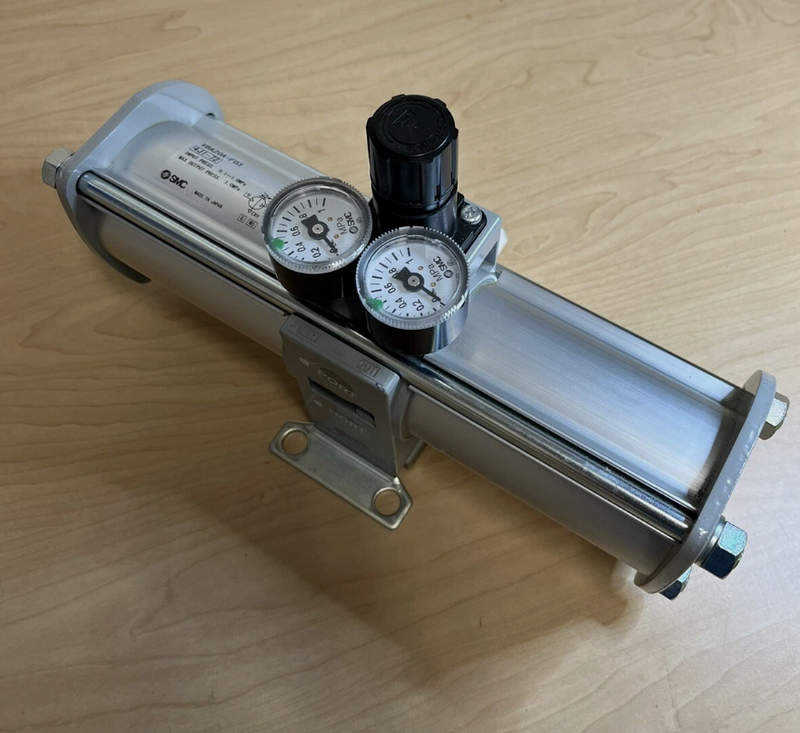

Бустер давления для производственных линий — SMC VBA20A-F03

В пневматических системах, где источника сжатого воздуха недостаточно для достижения требуемого уровня давления в отдельных зонах, на помощь приходит специализированное оборудование — усилители давления. Одним из таких решений является пневматический усилитель давления SMC VBA20A-F03, сочетающий компактные габариты, надежную механику и энергоэффективный принцип работы. Устройство идеально подходит для модернизации линий без необходимости установки дорогостоящих компрессоров.

Общие технические характеристики

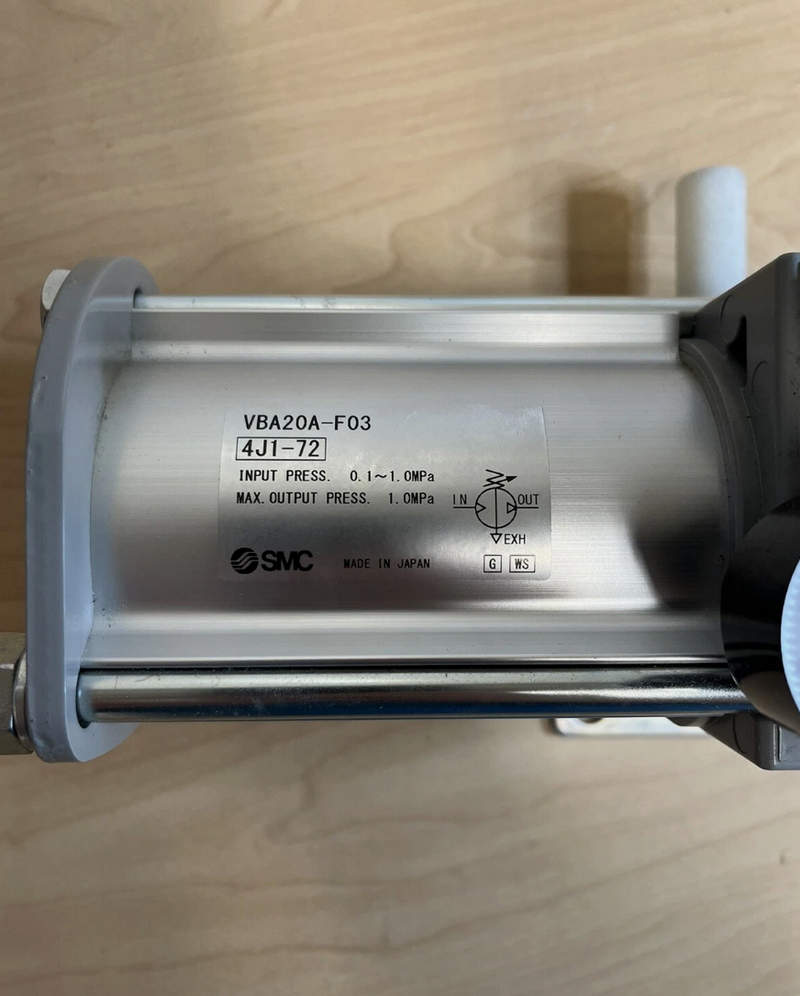

Модель VBA20A-F03 представляет собой усилитель давления с механическим принципом действия, не требующий подключения к электропитанию. Конструкция рассчитана на работу с воздухом в качестве рабочей среды, и оснащена встроенным пилотным управлением. Рабочее давление на входе составляет от 0,2 до 1,0 МПа, при этом максимальное выходное давление может достигать 2,0 МПа, в зависимости от выбранного коэффициента усиления. В базовой конфигурации коэффициент составляет 2:1 — то есть выходное давление вдвое превышает входное. Диапазон рабочих температур — от 5 до 60 C, допускается эксплуатация без конденсации влаги. Стандартное резьбовое соединение G3/8 позволяет без проблем интегрировать устройство в существующую магистраль. Пропускная способность зависит от давления и текущего коэффициента усиления, однако при оптимальных условиях (0,6 МПа на входе, 2:1) может достигать порядка 500 л/мин. Масса устройства — около 1,5 кг, что обеспечивает стабильную установку на панель или кронштейн без дополнительных опор.

Конструкция и принцип действия

Внутреннее устройство VBA20A-F03 включает пневматический поршень, разделенный на две рабочие камеры, перепускные клапаны и систему автоматической балансировки давления. Входной воздух подается в камеру управления, создавая усилие, которое, за счёт разницы в площадях, перемещает поршень и усиливает давление в выходной камере. Таким образом, достигается механическое удвоение давления — без электроники, без двигателя и с минимальными потерями энергии. Встроенный пилотный клапан регулирует частоту возврата поршня, обеспечивая стабильную работу даже при колебаниях входного давления. Также имеется байпасный клапан для стравливания избыточного давления на выходе и поддержания безопасности. Основной принцип работы устройства — периодическое поступление воздуха в поршневую группу, его механическое сжатие и подача на выход, после чего следует цикл возврата. Это не непрерывный поток, а прерывистая импульсная подача — типичная для усилителей давления. Чтобы минимизировать пульсации давления на выходе, в систему рекомендуется устанавливать буферный ресивер объемом от 0,5 до 1 л.

Режимы эксплуатации и рекомендации по монтажу

Устройство работает в автоматическом цикле, где частота циклов определяется соотношением входного давления, объема потребителя и настроек пилота. Важно обеспечить стабильность давления на входе, а также не превышать допустимое значение по влажности и загрязнениям воздуха — желательно предусмотреть фильтрацию до уровня 5 мкм и осушитель на входе. Монтаж производится в вертикальном положении, желательно в зоне доступа для техобслуживания. Подключение выполняется через стандартные пневмолинии, причем необходимо предусмотреть наличие обратных клапанов, если в системе могут возникать обратные импульсы давления. Также допускается параллельная установка нескольких усилителей для повышения производительности при сохранении нужного давления. Для управления выходным давлением можно использовать внешние регуляторы и манометры. Дополнительно стоит предусмотреть защиту от резких скачков давления, особенно при наличии чувствительных элементов в линии.

Преимущества и инженерные достоинства

Усилитель VBA20A-F03 сочетает в себе ряд значимых преимуществ, что делает его эффективным решением для локального увеличения давления в системе без изменения общей конфигурации компрессора:

• отсутствие потребления электроэнергии, так как работа происходит за счёт давления самого воздуха;
• компактные размеры при высокой выходной мощности;
• модульность — возможность интеграции в существующую магистраль без глобальной реконструкции;
• высокая надёжность и предсказуемость работы благодаря механической конструкции;
• независимость от электромагнитных помех и сбоев в питании;
• минимальные затраты на техническое обслуживание.

Типовые области применения

Такие усилители давления широко применяются в пневмосистемах, где требуется локальное повышение давления при сохранении общей экономии на компрессорной установке:

• системы зажимов и прессов, где необходимо усилие выше общего давления в магистрали;
• точные пневмоцилиндры, работающие при избыточных давлениях;
• линии резки, формовки и штамповки, особенно при обработке жёстких материалов;
• подводка к гидропневматическим преобразователям или бустерам;
• станции опрессовки или проверки герметичности.

Компания и преимущества поставки от «Олниса»

Компания «Олниса» предлагает комплексный подбор пневматического оборудования, включая усилители давления SMC, с учётом технических требований и режимов эксплуатации. Опытные специалисты обеспечат оперативную доставку по всей территории России. Работа напрямую с производителями и складскими партнёрами позволяет значительно сократить сроки поставки, а также гарантировать оригинальность и полную комплектацию. Это особенно важно для заказчиков, строящих системы на базе оборудования SMC — где точность, надёжность и соответствие параметров критичны.

Таким образом, усилитель давления SMC VBA20A-F03 — это эффективное решение для повышения давления в локальных участках пневмосистем, без значительных затрат на реконструкцию или увеличение компрессорной мощности. Надёжность, энергонезависимость, простота обслуживания и высокая точность делают его незаменимым инструментом в современных промышленных установках.
