Стабильная работа пневматики при просадках давления с SMC VBA11A-F02GN

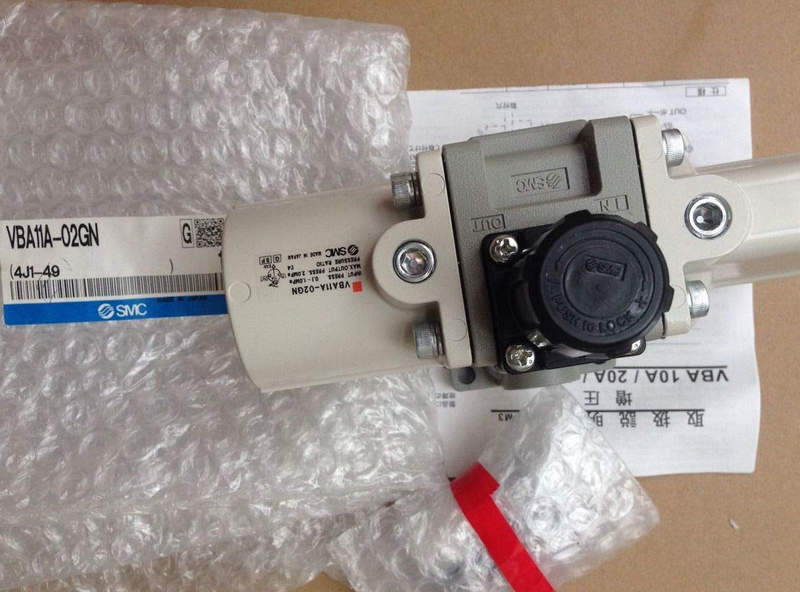

В промышленных пневматических системах нередко возникает необходимость повышения давления сжатого воздуха в отдельных участках без значительного увеличения общего расхода и без модернизации всей системы компрессоров. Для решения этой задачи применяются компактные и энергоэффективные устройства — усилители давления. Модель SMC VBA11A-F02GN относится к числу таких устройств и представляет собой пневматический бустер, предназначенный для локального увеличения давления воздуха, подаваемого от компрессора. Она незаменима там, где требуется обеспечить повышенное давление на ограниченном участке системы — например, для привода исполнительных механизмов, нуждающихся в более высоком усилии.

Конструкция и технические характеристики

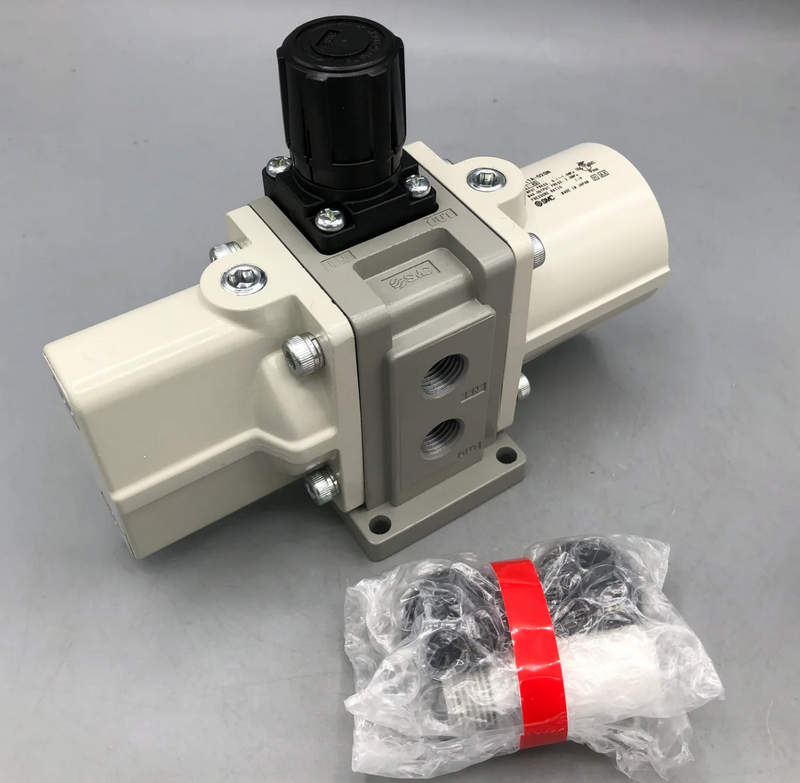

Устройство выполнено в алюминиевом корпусе с резьбовыми пневматическими портами и состоит из поршневой камеры, распределительного механизма и встроенного байпаса. Оно отличается высокой компактностью и простотой монтажа. Работа осуществляется за счёт энергии уже имеющегося сжатого воздуха без подключения к электросети, что делает модель особенно удобной для использования в мобильных и энергонезависимых установках. Параметры включают:

• Рабочее давление на входе — в диапазоне от 0,2 до 1,0 МПа;
• Максимальное выходное давление — до 2,0 МПа при наличии управляющего давления 0,5–1,0 МПа;
• Передаточное отношение — 2:1, то есть выходное давление теоретически вдвое превышает входное;
• Пропускная способность — до 500 л/мин при номинальных условиях;
• Диаметр порта — Rc 1/4 или G 1/4, в зависимости от модификации;
• Материалы корпуса — алюминий с антикоррозийным покрытием;
• Диапазон рабочих температур — от 5 до 60 C;
• Допустимая влажность — до 85% без конденсации;
• Масса — около 1 кг;
• Резьбовые соединения допускают быструю интеграцию в трубопроводы стандартного диаметра.

Особенность модели F02GN — наличие встроенного манометра, который позволяет оперативно отслеживать давление на выходе. Это особенно важно при точных настройках, когда требуется стабильный контроль выходных параметров.

Принцип действия

Устройство работает по принципу использования пневматической энергии самого сжатого воздуха для увеличения давления. Внутри усилителя находится система двух поршней, объединённых штоком. Один из поршней приводится в движение под действием управляющего давления, в результате чего второй сжимает воздух на выходе. Процесс состоит из двух фаз: при подаче управляющего давления сжатый воздух поступает в камеру высокого давления, где сжимается поршнем. После достижения заданного давления происходит выпуск воздуха к потребителю. При снижении управляющего давления система возвращается в исходное состояние. Таким образом, обеспечивается периодическое повышение давления без электрических или гидравлических компонентов:

• Для работы не требуется внешний источник питания;
• Действует только за счёт управляющего давления;
• Цикличность и производительность зависят от расхода и частоты управления;

При необходимости может работать в непрерывном режиме с подачей управляющего давления через электромагнитный клапан.

Режимы и условия применения

Усилитель может работать как в ручном, так и в автоматическом режиме — при подключении к управляющему клапану или контроллеру. Это делает его подходящим для гибких производственных систем, где необходимо точно дозировать давление.

• Стационарный режим — установка на постоянном участке магистрали для подачи давления на исполнительные механизмы;
• Локальный режим — кратковременное усиление давления для операций сжима, опрессовки или удержания;
• Мобильный режим — использование в переносных установках без подключения к электросети;
• Резервный режим — аварийное поддержание давления в случае падения давления в системе.

Встроенный манометр позволяет оператору отслеживать эффективность работы и корректировать настройки. Модель не требует сложного технического обслуживания и может функционировать на протяжении длительного времени без вмешательства.

Области применения

Усилители давления широко применяются в следующих сферах промышленности:

• Автоматизация сборочных линий — для питания пневмоцилиндров с высоким усилием;
• Опрессовка изделий — для создания давления выше штатного, например, при герметичности изделий;
• Пищевые и фармацевтические линии — в ситуациях, когда нельзя применять электрические приводы;
• Пневматические испытательные стенды — при необходимости кратковременного повышения давления;
• Транспортировка по пневмопроводам — для ускорения подачи материалов или компонентов.

Особенно полезна данная модель в отраслях, где требуется изолированное усиление давления без перестройки всей пневмосети или использования дорогостоящих компрессоров.

Преимущества применения усилителя SMC VBA11A-F02GN

Использование данной модели даёт ряд важных эксплуатационных и экономических преимуществ:

• Не требует электрического подключения, снижая затраты на монтаж;
• Работает автономно от давления существующей пневмосети;
• Обеспечивает быстрое усиление давления в два раза без значительного расхода воздуха;
• Компактные размеры и лёгкая интеграция в системы;
• Низкие эксплуатационные расходы и минимальное обслуживание;
• Встроенный манометр для визуального контроля давления;
• Подходит для работы в условиях высокой влажности и нестабильных температур;
• Идеален для модернизации старых участков без обновления компрессорного оборудования.

Таким образом, усилитель давления SMC VBA11A-F02GN — это практичное решение для точечной оптимизации пневмосистем. Его принцип работы, не зависящий от электричества, высокая надёжность и компактность делают его востребованным в самых разных отраслях. Благодаря возможности локального повышения давления без переделки всей системы, он позволяет существенно сэкономить ресурсы и повысить производительность оборудования. Для компаний, стремящихся к гибкой автоматизации и снижению затрат, такой элемент является важным компонентом в общей архитектуре пневматических систем.
