Стабильная работа пневмосистем субмикрофильтра SMC AFD40-04D-A

Системы подготовки воздуха играют ключевую роль в поддержании стабильной и безопасной работы пневматического оборудования. Даже незначительное количество влаги, масла или пыли может негативно повлиять на точность, срок службы и безопасность компонентов. Для устранения таких загрязнений применяются различные фильтры, среди которых особое место занимают субмикрофильтры. Данный фильтр используется в пневматических системах, где предъявляются повышенные требования к чистоте воздуха. Он эффективно удаляет мелкодисперсные частицы, аэрозоли и остатки масла, защищая чувствительное оборудование — клапаны, датчики, цилиндры, измерительную технику. Особенно актуален в прецизионной автоматике, машиностроении, робототехнике, фармацевтическом и пищевом производстве, а также в электронике и упаковке.

Конструкция и принцип работы

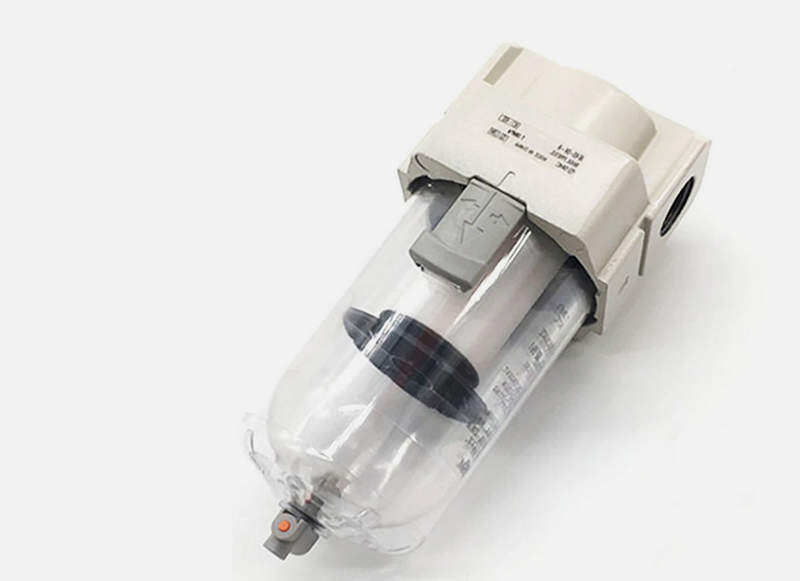

Субмикрофильтр SMC AFD40-04D-A представляет собой модульный элемент в линейке подготовки воздуха. Его корпус выполнен из антикоррозийного материала, устойчивого к механическим и химическим нагрузкам. Внутри располагается сменный фильтрующий элемент, изготовленный из микропористого полипропилена или синтетического волокна, обладающего высокой способностью улавливать частицы. Принцип работы основан на многоступенчатой фильтрации. Сначала воздушный поток проходит через предварительный диффузор, снижающий турбулентность и равномерно распределяющий поток по поверхности фильтра. Далее — основная ступень фильтрации, где задерживаются твёрдые частицы и аэрозоли. Влага и остатки масла конденсируются и стекают в нижнюю часть стакана, где могут быть удалены с помощью дренажа.

Подробные технические характеристики

Общие сведения о субмикрофильтрах серии SMC AFD:

• Фильтрация: до 0,01 мкм по твёрдым частицам, остаточное содержание масла не более 0,01 мг/м3;
• Пропускная способность: около 1700–2000 л/мин при давлении 0,7 МПа;
• Максимальное рабочее давление: 1,0 МПа;
• Диапазон температур: от 5 до 60 C;
• Тип дренажа: автоматический (D — auto drain);
• Резьбовое подключение: G 1/2 (обозначение 04 в маркировке);
• Материал корпуса: алюминиевый сплав с антикоррозийным покрытием;
• Материал чаши: поликарбонат или металлическая с защитной накладкой (опции);
• Объём чаши: около 45 см3;
• Устойчивость к агрессивным средам: повышенная, за счёт герметичных уплотнений и нейтральных материалов;
• Монтаж: вертикальный, с возможностью установки на DIN-рейку или стену;
• Дополнительные функции: визуальный индикатор загрязнённости, защита от конденсата, быстроразъёмные фитинги в некоторых конфигурациях.

Режимы работы

Субмикрофильтр функционирует в потоке сжатого воздуха в непрерывном или импульсном режиме. Благодаря высокоэффективному фильтрующему элементу он способен работать без частой замены — при условии соблюдения условий эксплуатации и регулярного удаления конденсата. Автоматический дренаж обеспечивает своевременный слив скопившейся влаги, предотвращая попадание загрязнений обратно в систему. Возможно подключение к системам сигнализации в случае перепадов давления на фильтре или переполнения дренажной ёмкости.

Ниже представлены особенности конструкции и преимущества этого типа фильтра:

• Корпус компактный и лёгкий, что облегчает монтаж в ограниченном пространстве;
• Сменный фильтроэлемент упрощает обслуживание и позволяет использовать один и тот же корпус при различных степенях фильтрации;
• Автоматический дренаж снижает трудозатраты и риск человеческого фактора при обслуживании;
• Интеграция с другими элементами подготовки воздуха SMC — редукторами, осушителями, блоками маслозалива — позволяет строить единые модульные системы;
• Поликарбонатная чаша с защитным кожухом обеспечивает визуальный контроль уровня конденсата и повышенную прочность при ударах;
• Работа в широком диапазоне температур делает фильтр универсальным для различных климатических условий;
• Возможность установки дополнительных датчиков давления или индикаторов загрязнения для автоматизации процесса диагностики.

Условия установки и эксплуатации

Фильтр должен устанавливаться в вертикальном положении, чтобы обеспечить правильную работу дренажной системы. Перед вводом в эксплуатацию необходимо убедиться в герметичности соединений, отсутствии обратного давления и наличии перепада давления между входом и выходом. Рекомендуется устанавливать субмикрофильтр после предварительного фильтра и регулятора давления, чтобы увеличить срок службы фильтроэлемента. Очистка чаши должна проводиться регулярно; при использовании поликарбонатной колбы следует избегать контакта с растворителями и маслами, разрушающими пластик. Замена фильтрующего элемента проводится по мере роста перепада давления или по регламенту.

Таким образом, субмикрофильтр SMC AFD40-04D-A — это эффективное и технологичное решение для глубокой очистки сжатого воздуха. Он играет важную роль в поддержании стабильности и долговечности пневматических систем, предотвращая проникновение микрозагрязнений в чувствительное оборудование. Благодаря продуманной конструкции, высокой производительности и удобству в обслуживании, данный фильтр уверенно занимает место в современных автоматизированных линиях. При подборе и поставке оборудования специалисты компании «Олниса» обеспечивают сопровождение и быструю доставку по всей стране, что позволяет быстро внедрять надёжные решения в производственные процессы.
