Устойчивость к вибрациям и нагрузкам — KFG2H1613-00 в производстве

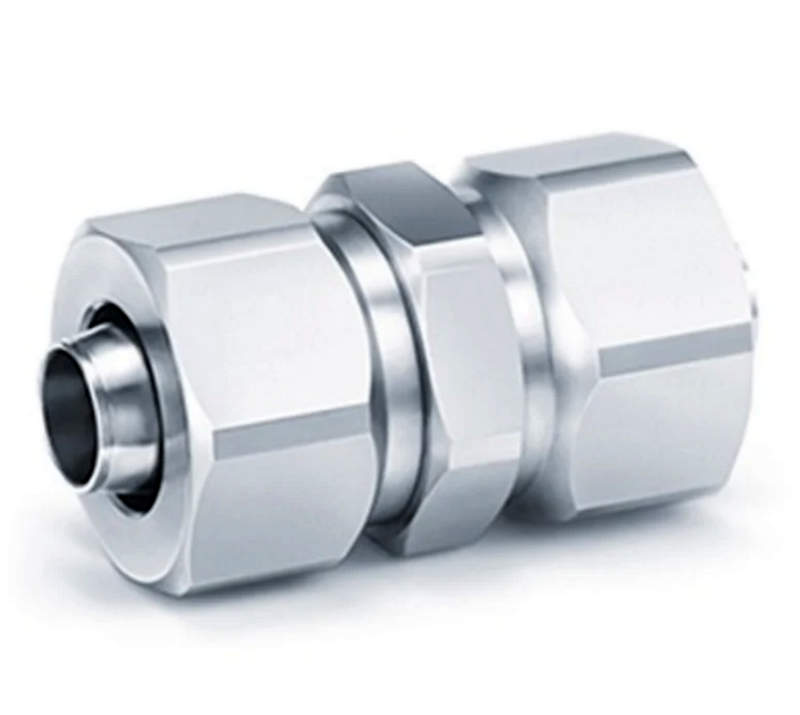

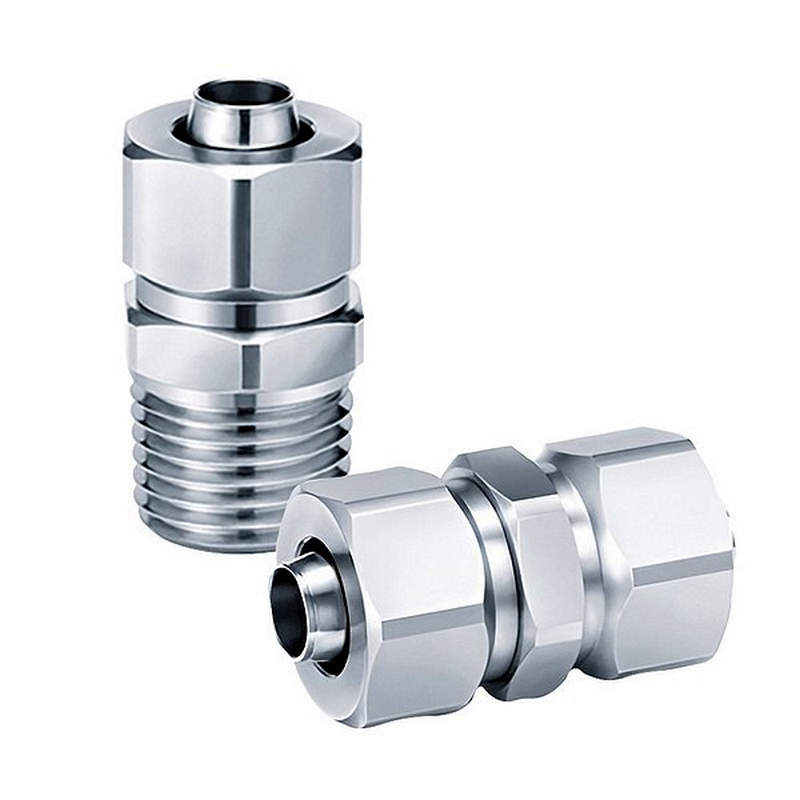

Фитинг SMC KFG2H1613-00 относится к серии KFG2H, предназначенной для соединения трубок в условиях, где требуется высокая прочность, устойчивость к вибрациям и надёжное уплотнение. Конструкция модели предполагает использование в условиях повышенного давления, частых циклов сборки-разборки, а также в зонах с агрессивной внешней средой. Корпус фитинга выполнен из металла с антикоррозионным покрытием, а резьбовые и цанговые элементы обеспечивают прочное и герметичное соединение без необходимости дополнительных уплотнителей.

Основные технические характеристики

Технические параметры данного соединителя задают высокую планку надёжности и удобства монтажа:

• максимальное рабочее давление: до 1,0 МПа;
• температурный диапазон эксплуатации: от –5C до +150C (при условии отсутствия замерзания конденсата);
• тип соединения: трубка-трубка, прямое соединение;
• диаметр подключения: наружные трубки 16 мм и 13 мм;
• резьбовые элементы отсутствуют — соединение цанговое с двойным зажимом;
• конструкция обжимного кольца с автоматическим зацеплением;
• материалы корпуса: никелированная латунь (устойчива к коррозии и износу);
• уплотнительные кольца: термостойкий фторкаучук (для повышения устойчивости к химическим агентам);
• допустимое количество циклов сборки-разборки: более 1000 без снижения герметичности;
• момент зажатия: вручную, без инструмента (благодаря системе быстрого защёлкивания).

Принцип действия и особенности соединения

Цанговый механизм фиксации трубки основан на предварительном обжиме при вставке: трубка входит в корпус до упора, одновременно разжимая внутреннее кольцо. При отпускании усилия кольцо фиксирует трубку в положении, а уплотнительное кольцо герметизирует зазор. Демонтаж производится путём нажатия на размыкающее кольцо, позволяющее безопасно извлечь трубку без повреждения.

Особенностью конструкции является двойная защита от срыва трубки при колебаниях давления. Внутренний профиль кольца и многоточечное уплотнение исключают просачивание воздуха даже при микровибрации. Такая схема особенно эффективна в автоматических линиях и мобильных пневматических установках.

Режимы эксплуатации и допустимые условия применения

Соединитель KFG2H1613-00 подходит для широкого диапазона рабочих условий:

• непрерывные циклы подачи воздуха в пневмосистемах с частыми старт-стоп режимами;
• интенсивная вибрационная нагрузка в подвижных узлах — например, на роботизированных манипуляторах или транспортных платформах;
• работа в загрязнённой среде — наличие масляного аэрозоля, частиц пыли, влаги не влияет на герметичность и долговечность соединения;
• длительная эксплуатация при высокой температуре — фторкаучуковые уплотнители сохраняют эластичность и герметизирующие свойства даже после тысяч часов нагрева;
• возможность использования в системах подачи инертных газов или технических жидкостей (в рамках совместимости материалов);
• кратковременные скачки давления до 1,5 МПа без разрушения конструкции.

Преимущества конструкции и удобство обслуживания

Инженеры, выбирающие эту модель, получают ряд очевидных преимуществ:

• возможность монтажа без инструментов — экономия времени при сборке пневмолиний;
• двустороннее соединение — минимизация количества компонентов в схеме;
• антикоррозионная защита — пригоден для влажных и химически активных сред;
• высокий ресурс соединения — исключение частого обслуживания;
• совместимость с другими фитингами серии KFG2H — упрощение логистики и стандартных решений;
• надёжная фиксация трубки — даже при сильных колебаниях давления и частых стартах компрессора;
• гладкая внутренняя геометрия — минимальные потери давления и турбулентности;
• поддержка в продукции SMC с учётом международных стандартов ISO.

Области применения и типовые задачи

Фитинг SMC KFG2H1613-00 применяется в многочисленных отраслях промышленности:

• автоматизация производственных линий — сборочные, упаковочные, сортировочные станции;
• автомобильная промышленность — системы подготовки воздуха и приводы пневмоинструмента;
• пищевое производство — линии розлива, пневмоприводы заслонок и шиберов (с учётом гигиенических требований);
• станкостроение — пневмораспределители и механизмы подачи;
• лабораторные установки — контроль потоков технических газов;
• энергетика и HVAC — клапанные блоки, регуляторы давления, системы контроля зажима.

Таким образом, соединитель SMC KFG2H1613-00 — это надёжный элемент пневматических систем, сочетающий в себе простоту монтажа, высокую герметичность и прочность конструкции. Он идеально подходит для использования в динамичных, вибронагруженных и термически нестабильных условиях. Универсальность конструкции, долговечность материалов и совместимость с трубками различных диаметров делают его эффективным решением как для массового промышленного применения, так и для нестандартных инженерных задач.
